Гусеница боковой рама — HITACHI ZX670LC-5G

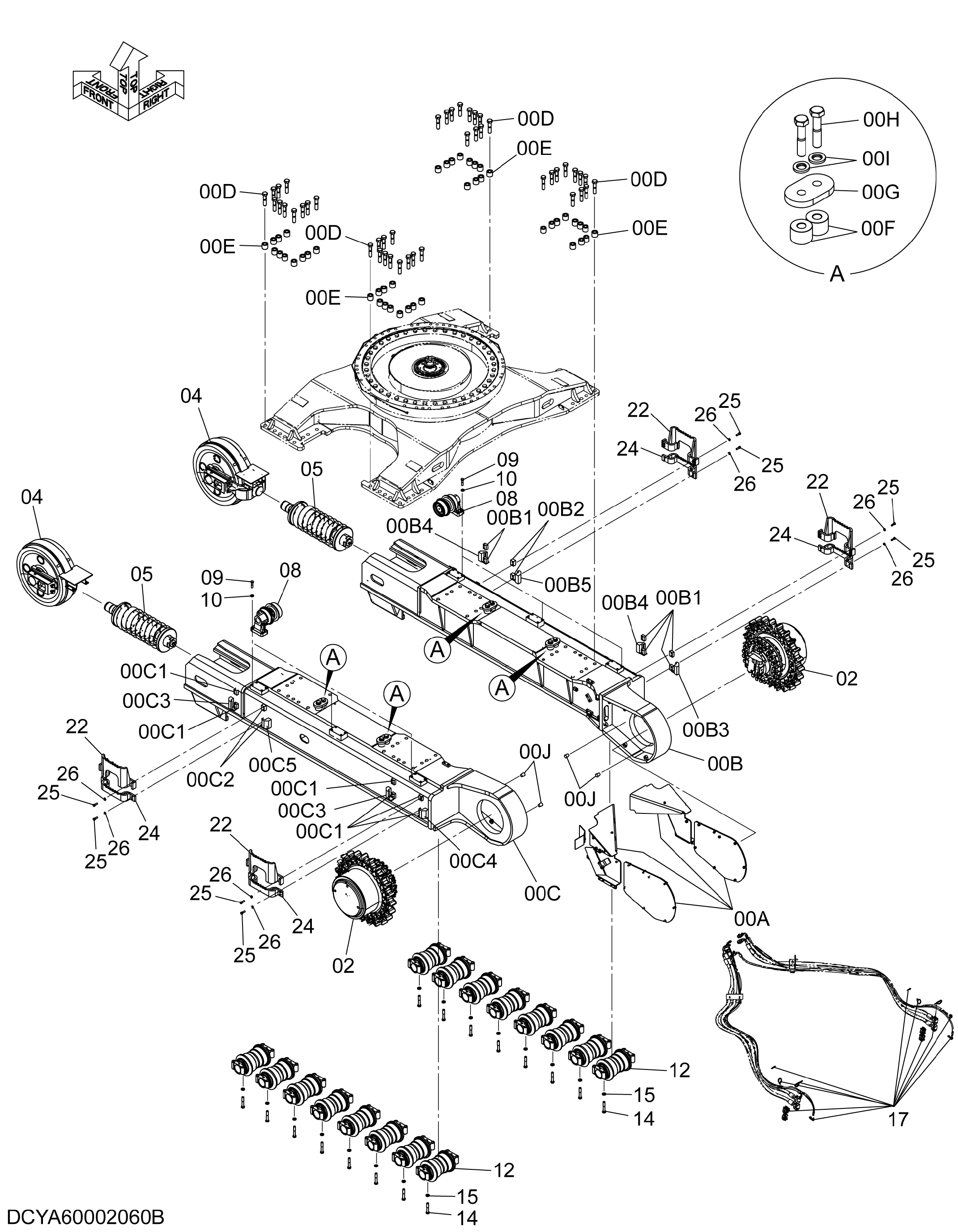

Заводская схема «Гусеница боковой рама» для HITACHI ZX670LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60002059 | Сиде-фраме | 1 |
| 00A | 9297577 | Гидролинии хода крышка | 1 |
| 00B | 5010244 | Рама боковой(правый) | 1 |
| 00B1 | 4638272 | Седло винта | 6 |
| 00B2 | 4640730 | Седло винта | 2 |
| 00B3 | 9755383 | Кронштейн | 1 |
| 00B4 | 9755384 | Кронштейн | 2 |
| 00B5 | 9764794 | Кронштейн | 1 |
| 00C | 5010245 | Рама боковой(левый) | 1 |
| 00C1 | 4638272 | Седло винта | 6 |
| 00C2 | 4640730 | Седло винта | 2 |
| 00C3 | 9755383 | Кронштейн | 2 |
| 00C4 | 9755384 | Кронштейн | 1 |
| 00C5 | 9764793 | Кронштейн | 1 |
| 00D | 4218943 | Болт | 44 |
| 00E | 4218944 | Проставка | 44 |
| 00F | 4643263 | Проставка | 8 |
| 00G | 4207766 | Стопорная пластина | 4 |
| 00H | J833008 | Болт | 8 |
| 00I | 4114408 | Шайба | 8 |
| 00J | 425175 | Пробка | 4 |
| 02 | YA60000957 | Травел-девике | 2 |
| 04 | YA00014544 | Направляющее колесо | 2 |
| 05 | 9244516 | Механизм натяжения | 2 |
| 08 | 9078675 | Поддерживающий каток | 6 |
| 09 | J932080 | Болт | 24 |
| 10 | 4018545 | Шайба | 24 |
| 12 | 4473720 | Каток нижний | 16 |
| 14 | J932408 | Болт | 64 |
| 15 | 4639643 | Шайба | 64 |
| 17 | 9296142 | Ход трубопроводы | 1 |
| 22 | 8127205 | Ступень | 4 |
| 24 | 8068378 | Ступень | 4 |
| 25 | J901650 | Болт | 32 |
| 26 | J222016 | Шайба | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
