Электрооборудование (4) — HITACHI ZX670LC-5B

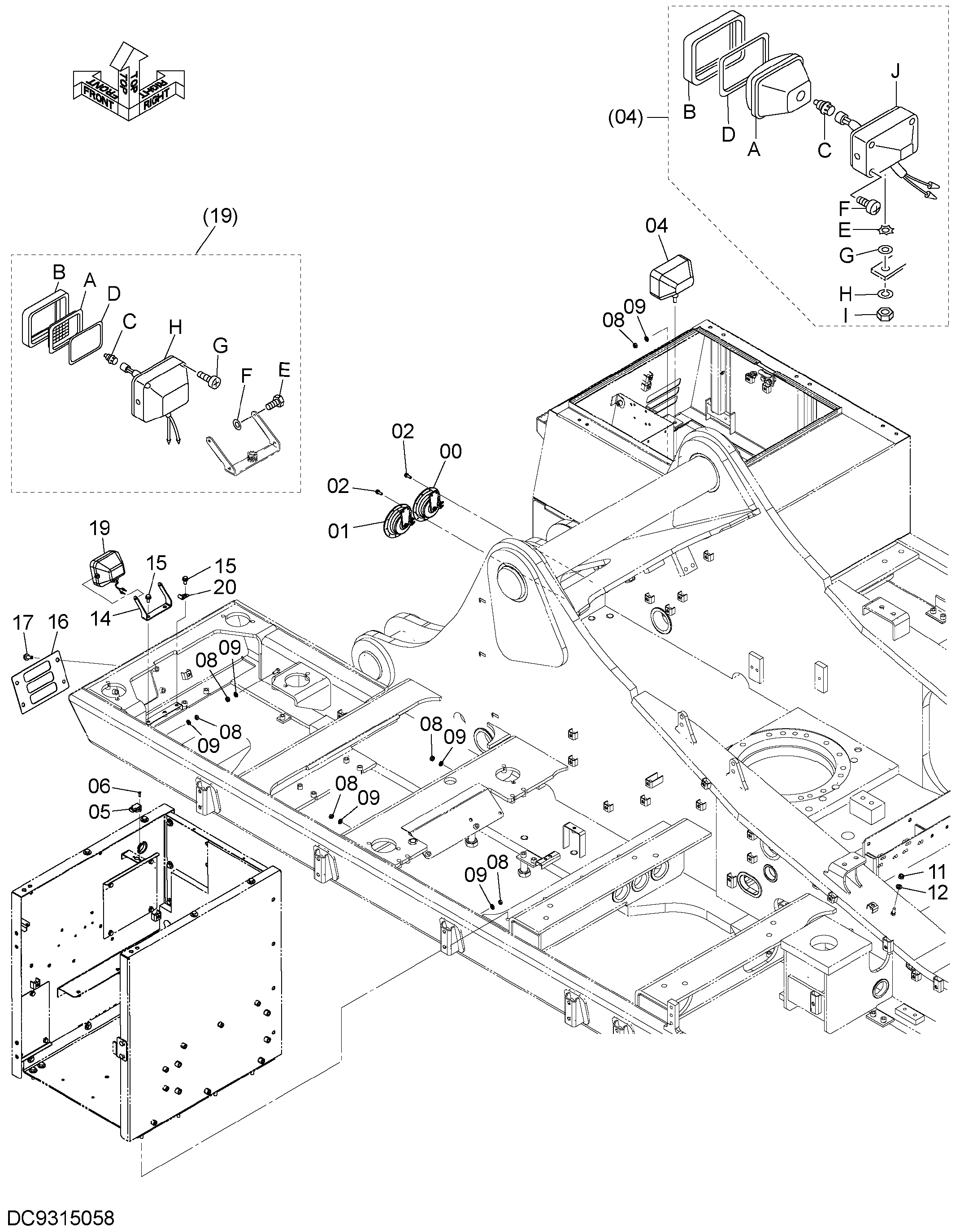

Заводская схема «Электрооборудование (4)» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4449757 | Звуковой сигнал | 1 |
| 01 | 4449758 | Звуковой сигнал | 1 |
| 02 | J260825 | Болт с шайбой | 4 |
| 02A | J900825 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 04 | 4336570 замена: 4326800 | Фара | 1 |
| 04 | 4326800 | Фара | 1 |
| 04A | 4326801 | Ленс блок | 1 |
| 04B | 4326802 | Рама | 1 |
| 04C | 4285648 | Лампа | 1 |
| 04D | 4326803 | Прокладка | 1 |
| 04E | 4307026 | Шайба | 1 |
| 04F | 4307027 | Винт | 4 |
| 04G | A590114 | Плоская шайба | 1 |
| 04H | A590914 | Пружинная шайба | 1 |
| 04I | J952014 | Гайка | 1 |
| 05 | 4651944 | Датчик давления | 1 |
| 06 | J460520 | Винт с шайбой | 2 |
| 08 | J950010 | Гайка | 6 |
| 09 | A590110 | Плоская шайба | 6 |
| 11 | J950012 | Гайка | 1 |
| 12 | A590112 | Плоская шайба | 1 |
| 14 | 4720196 | Кронштейн | 1 |
| 15 | J271025 | Болт с шайбой | 3 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 4707357 | Крышка | 1 |
| 17 | J271235 | Болт с шайбой | 4 |
| 17A | J901235 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4274478 | Фара | 1 |
| 19A | 4285646 | Рассеиватель | 1 |
| 19B | 4285647 | Обод | 1 |
| 19C | 4285648 | Лампа | 1 |
| 19D | 4288342 | Прокладка | 1 |
| 19E | J900616 | Болт | 2 |
| 20 | 4190261 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
