Насос блок — HITACHI ZX670LC-5B

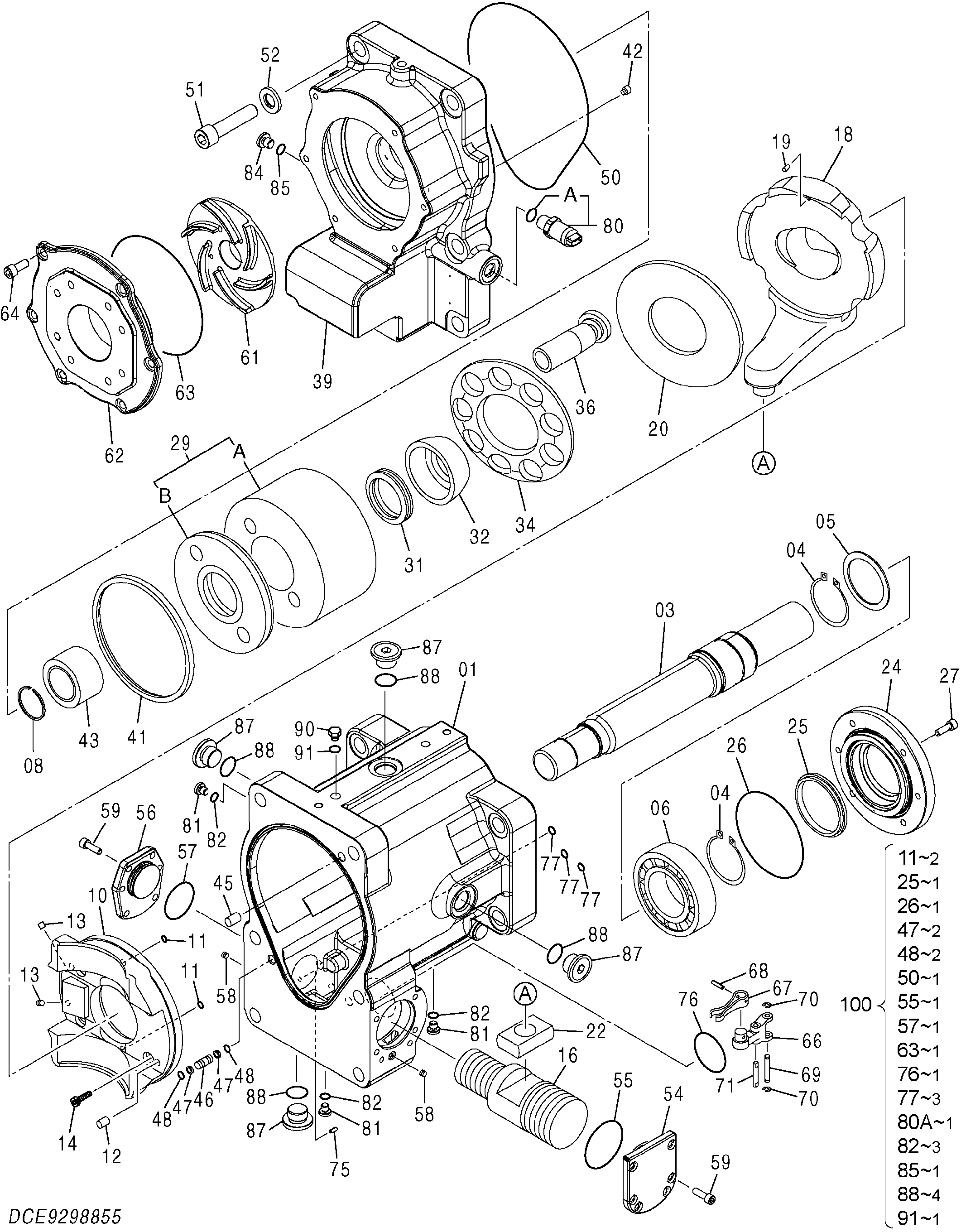

Заводская схема «Насос блок» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9298855 | Насос блок | 1 | |
| 01 | 0004541 | Корпус насос | 1 |
| 03 | 2048195 | Вал привод | 1 |
| 04 | 488075 | Стопорное кольцо | 2 |
| 05 | 4645955 | Проставка | 1 |
| 06 | 4440264 | Роликовый подшипник | 1 |
| 08 | 4472903 | Стопорное кольцо | 1 |
| 10 | 1030551 | Пластина | 1 |
| 11 | 4343074 | Уплотнительное кольцо | 2 |
| 12 | 4212842 | Установочный штифт | 1 |
| 13 | 4427347 | Пробка | 2 |
| 14 | M341025 | Болт с внутренним шестигранником | 4 |
| 16 | 3095197 | Поршень серво | 1 |
| 18 | 1030456 | Пластина свасх | 1 |
| 19 | 4198956 | Палец | 1 |
| 20 | 4481827 | Пластина кулачок | 1 |
| 22 | 4473215 | Втулка направляющая | 1 |
| 24 | 2050591 | Крышка | 1 |
| 25 | 4632389 | Масляное уплотнение | 1 |
| 26 | 4153552 | Уплотнительное кольцо | 1 |
| 27 | M340825 | Болт с внутренним шестигранником | 4 |
| 29 | 8106487 | Роторная группа | 1 |
| 31 | 4452970 | Тарельчатая пружина | 1 |
| 32 | 3090660 | Втулка | 1 |
| 34 | 3090648 | Фиксатор | 1 |
| 36 | 8088402 | Поршень | 9 |
| 39 | 0007287 | Блок порт | 1 |
| 41 | 4645945 | Кольцо | 1 |
| 42 | 4472907 | Установочный штифт | 1 |
| 43 | 4472905 | Игольчатый подшипник | 1 |
| 45 | 4409640 | Установочный штифт | 1 |
| 46 | 4626259 | Палец | 1 |
| 47 | 4436322 | Опорное кольцо | 2 |
| 48 | 4180349 | Уплотнительное кольцо | 2 |
| 50 | 4473983 | Уплотнительное кольцо | 1 |
| 51 | M342080 | Болт с внутренним шестигранником | 6 |
| 52 | J222020 | Шайба | 6 |
| 54 | 4473248 | Ограничитель | 1 |
| 55 | 4196265 | Уплотнительное кольцо | 1 |
| 56 | 4473249 | Ограничитель | 1 |
| 57 | 4292386 | Уплотнительное кольцо | 1 |
| 58 | 4427347 | Пробка | 2 |
| 59 | M340825 | Болт с внутренним шестигранником | 12 |
| 61 | 1030458 | Импеллер | 1 |
| 62 | 2048157 | Крышка | 1 |
| 63 | 4633509 | Уплотнительное кольцо | 1 |
| 64 | M341025 | Болт с внутренним шестигранником | 6 |
| 66 | 3095201 | Тяга | 1 |
| 67 | 4610111 | Рычаг | 1 |
| 68 | 4116304 | Пружинный штифт | 1 |
| 69 | 4472909 | Палец | 1 |
| 70 | 4146370 | Стопорное кольцо | 2 |
| 71 | 4200227 | Палец | 1 |
| 75 | 4515041 | Пружинный штифт | 2 |
| 76 | 4153537 | Уплотнительное кольцо | 1 |
| 77 | 4180349 | Уплотнительное кольцо | 3 |
| 80 | 4703324 | Датчик давления | 1 |
| 80A | 4365826 | Уплотнительное кольцо | 1 |
| 81 | 4336165 | Пробка | 3 |
| 82 | 4366517 | Уплотнительное кольцо | 3 |
| 84 | 4336166 | Пробка | 1 |
| 85 | 4297379 | Уплотнительное кольцо | 1 |
| 87 | 4336169 | Пробка | 4 |
| 88 | 4153103 | Уплотнительное кольцо | 4 |
| 90 | 4085511 | Пробка | 1 |
| 91 | 4297379 | Уплотнительное кольцо | 1 |
| 100 | YB00000857 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
