036: Система турбонаддува — HITACHI ZX670LC-5B

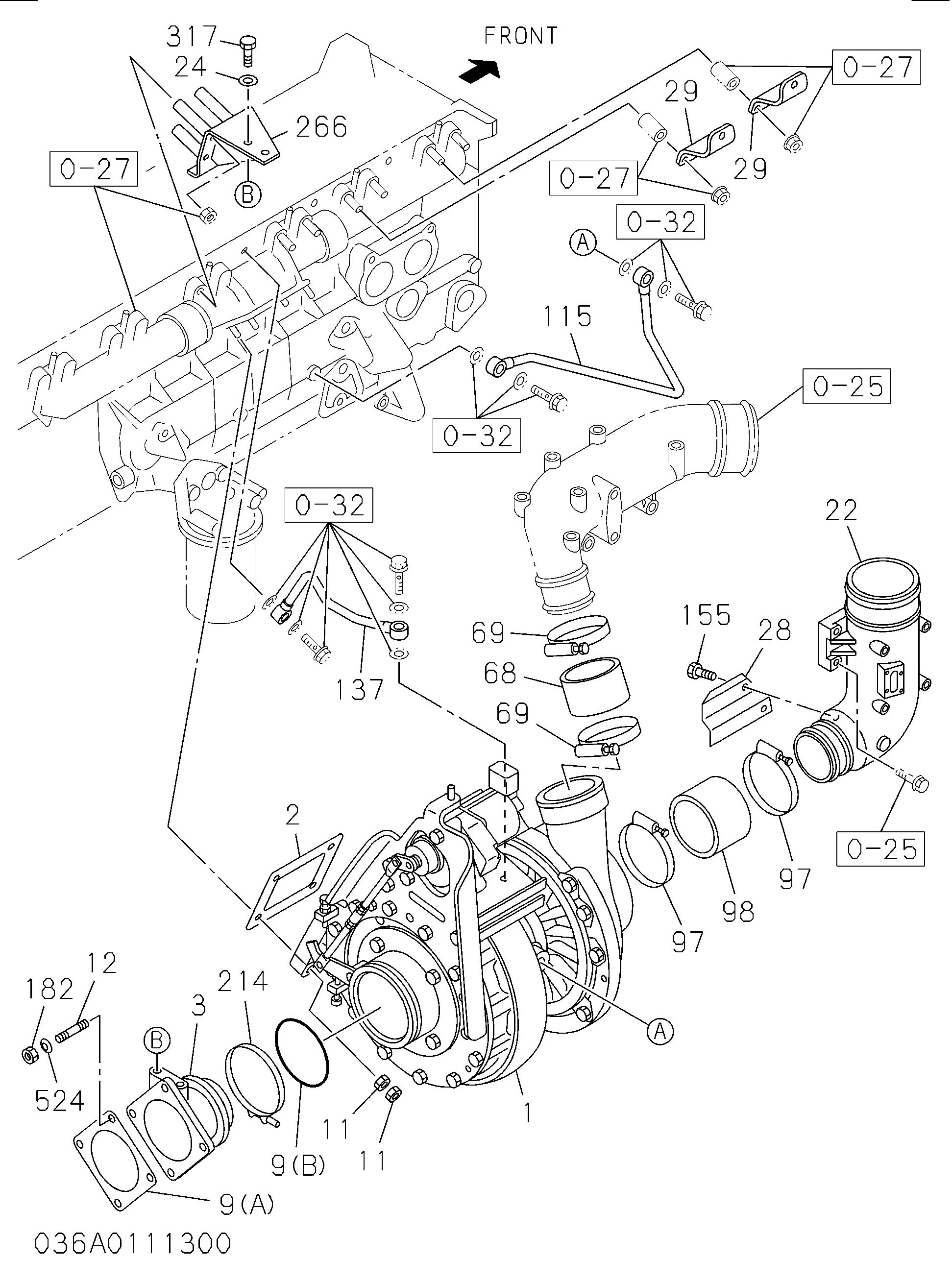

Заводская схема «036: Система турбонаддува» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8981797630 | Турбокомпрессор в сборе | 1 |
| 002 | 8981621610 | Прокладка турбокомпрессор TO EXH коллектор | 1 |
| 003 | 1141446581 | Трубка EXH, турбокомпрессор | 1 |
| 009(A) | 1141451750 | Прокладка турбокомпрессор TO EXH воздуховод | 1 |
| 009(B) | 8976187611 | Прокладка турбокомпрессор TO EXH воздуховод | 1 |
| 011 | 1094200050 | Гайка турбокомпрессор | 8 |
| 012 | 9098330970 | Шпилька турбокомпрессор | 4 |
| 022 | 8981644670 | Воздуховод INL, ACL TO турбокомпрессор | 1 |
| 024 | 1095000070 | Шайба PL, трубка | 2 |
| 028 | 1141812720 | Защита подогрев, шланг, воздушный воздуховод | 1 |
| 029 | 1141194730 | Кронштейн INL трубка, ACL TO турбокомпрессор | 2 |
| 068 | 8981696780 | Шланг резиновый, турбокомпрессор TO INL крышка | 1 |
| 069 | 8980965920 | Зажим резиновый шланг, турбокомпрессор | 2 |
| 097 | 1097071390 | Зажим шланг, турбокомпрессор, INL | 2 |
| 098 | 1093609880 | Шланг резиновый, турбокомпрессор выпускной | 1 |
| 115 | 1137220400 | Трубка водяной, турбокомпрессор выпуск | 1 |
| 137 | 1137220411 | Трубка водяной, турбокомпрессор IN | 1 |
| 155 | 0280508120 | Болт подогрев защита | 2 |
| 182 | 1094000720 | Гайка воздуховод | 8 |
| 214 | 8980060070 | Лента "V", турбокомпрессор TO EXH трубка | 1 |
| 266 | 8976066621 | Кронштейн EXH трубка | 1 |
| 317 | 1090200732 | Болт EXH трубка | 2 |
| 524 | 1095560200 | Шайба дисх | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
