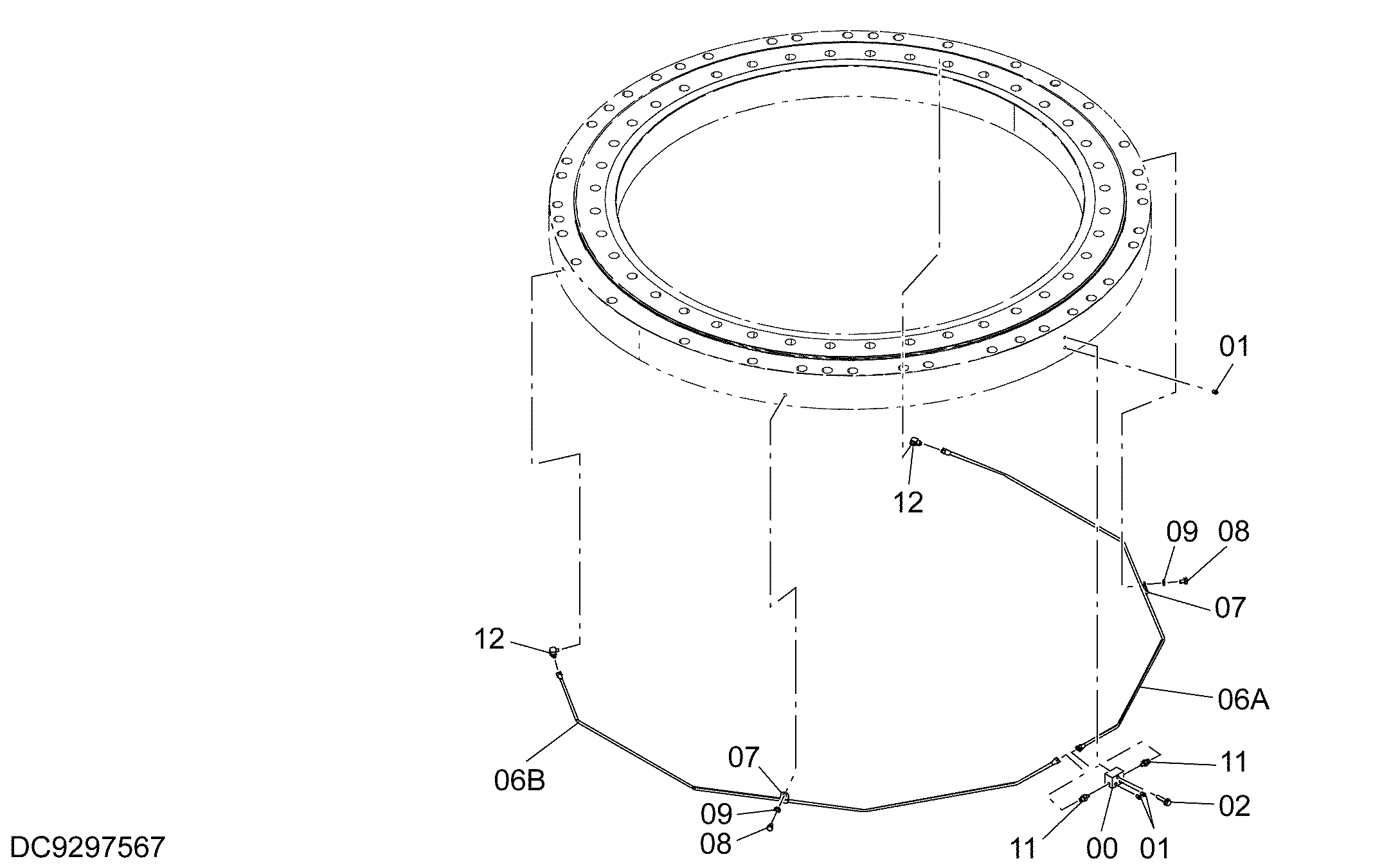

Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI ZX670LC-5B
Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9297567 | Трубопроводы системы смазки | 1 | |
| 00 | 4219720 | Блок | 1 |
| 01 | J75481 | Пресс-маслёнка | 3 |
| 02 | J271045 | Болт с шайбой | 1 |
| 02A | J901045 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 06 | 9255639 | Трубка-в сборе | 1 |
| 06A | 3106448 | Трубка | 1 |
| 06B | 3106449 | Трубка | 1 |
| 07 | 484827 | Хомут | 2 |
| 08 | J901016 | Болт | 2 |
| 09 | A590910 | Пружинная шайба | 2 |
| 11 | 4018355 | Адаптер | 2 |
| 12 | 4345297 | Штуцер трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
