Обратные трубопроводы (2) — HITACHI ZX670LC-5B

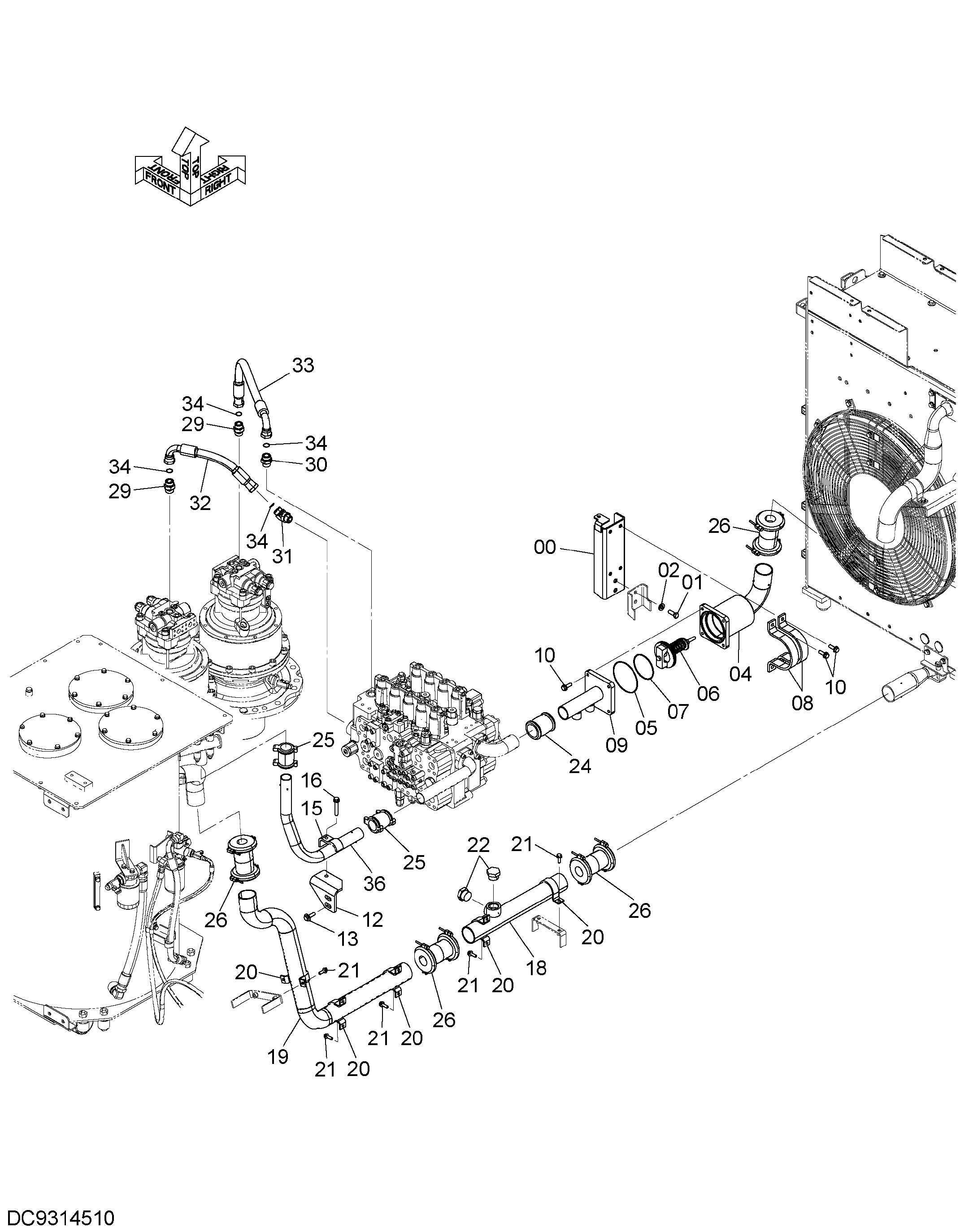

Заводская схема «Обратные трубопроводы (2)» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7058845 | Кронштейн | 1 |
| 01 | J921440 | Болт | 2 |
| 02 | J222014 | Шайба | 2 |
| 04 | 8121989 | Трубка | 1 |
| 05 | A811145 | Уплотнительное кольцо | 1 |
| 06 | 4433092 | Клапан | 1 |
| 07 | 4154331 | Уплотнительное кольцо | 1 |
| 08 | 4246954 | Хомут трубки | 2 |
| 09 | 9772474 | Трубка | 1 |
| 10 | J271240 | Болт с шайбой | 8 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | YA40005985 | Кронштейн | 1 |
| 13 | J281245 | Болт с шайбой | 2 |
| 13A | J901245 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 15 | 4053697 | Хомут трубки | 1 |
| 16 | J271280 | Болт с шайбой | 1 |
| 16A | J901280 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 9772445 | Трубка | 1 |
| 19 | 8121872 | Трубка | 1 |
| 20 | 4000909 | Хомут трубки | 5 |
| 21 | J271035 | Болт с шайбой | 10 |
| 21A | J901035 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 4154693 | Пробка | 2 |
| 22A | 970860 | Уплотнительное кольцо | 1 |
| 24 | 4067833 | Муфта трубка | 1 |
| 24A | 4196261 | Уплотнение кольцо | 2 |
| 25 | 4067834 | Муфта трубка | 2 |
| 25A | 4196260 | Уплотнение кольцо | 2 |
| 26 | 4071215 | Муфта трубка | 4 |
| 29 | A853168 | Адаптер | 2 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | A853188 | Адаптер | 1 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | A853288 | Угловой штуцер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | 4451148 | Шланг | 1 |
| 33 | 4601431 | Шланг | 1 |
| 34 | 4187328 | Уплотнительное кольцо | 4 |
| 36 | 4715661 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
