Пилотные гидролинии (2-2) — HITACHI ZX670LC-5B

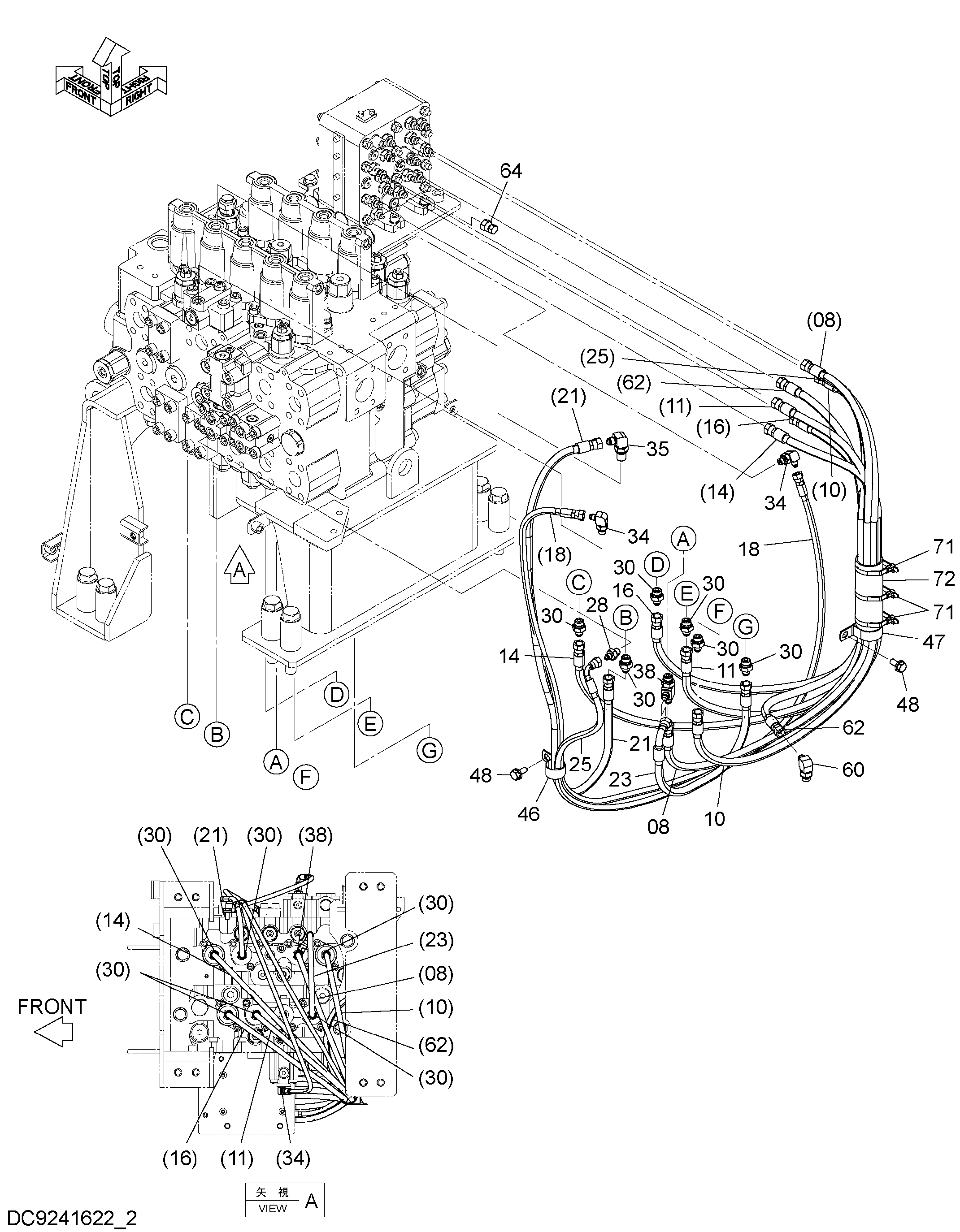

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4713481 | Шланг | 1 |
| 10 | 4634370 | Шланг | 1 |
| 11 | 4634371 | Шланг | 1 |
| 14 | 4609135 | Шланг | 1 |
| 16 | 4713484 | Шланг | 1 |
| 18 | 4712899 | Шланг | 1 |
| 21 | 4364413 | Шланг | 1 |
| 23 | 4213401 | Шланг | 1 |
| 25 | 4713489 | Шланг | 1 |
| 28 | A852122 | Адаптер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | A852133 | Адаптер | 6 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852322 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4208913 | Угловой штуцер | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A852433 | Тройник | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4193848 | Зажим | 1 |
| 48 | J271025 | Болт с шайбой | 2 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 60 | A852333 | Угловой штуцер | 1 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4710439 | Шланг | 1 |
| 64 | 4650482 | Пробка унион | 1 |
| 71 | 4121859 | Ленточный зажим | 3 |
| 72 | 4442484 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
