Гидрораспределитель (1/4) — HITACHI ZX670LC-5B

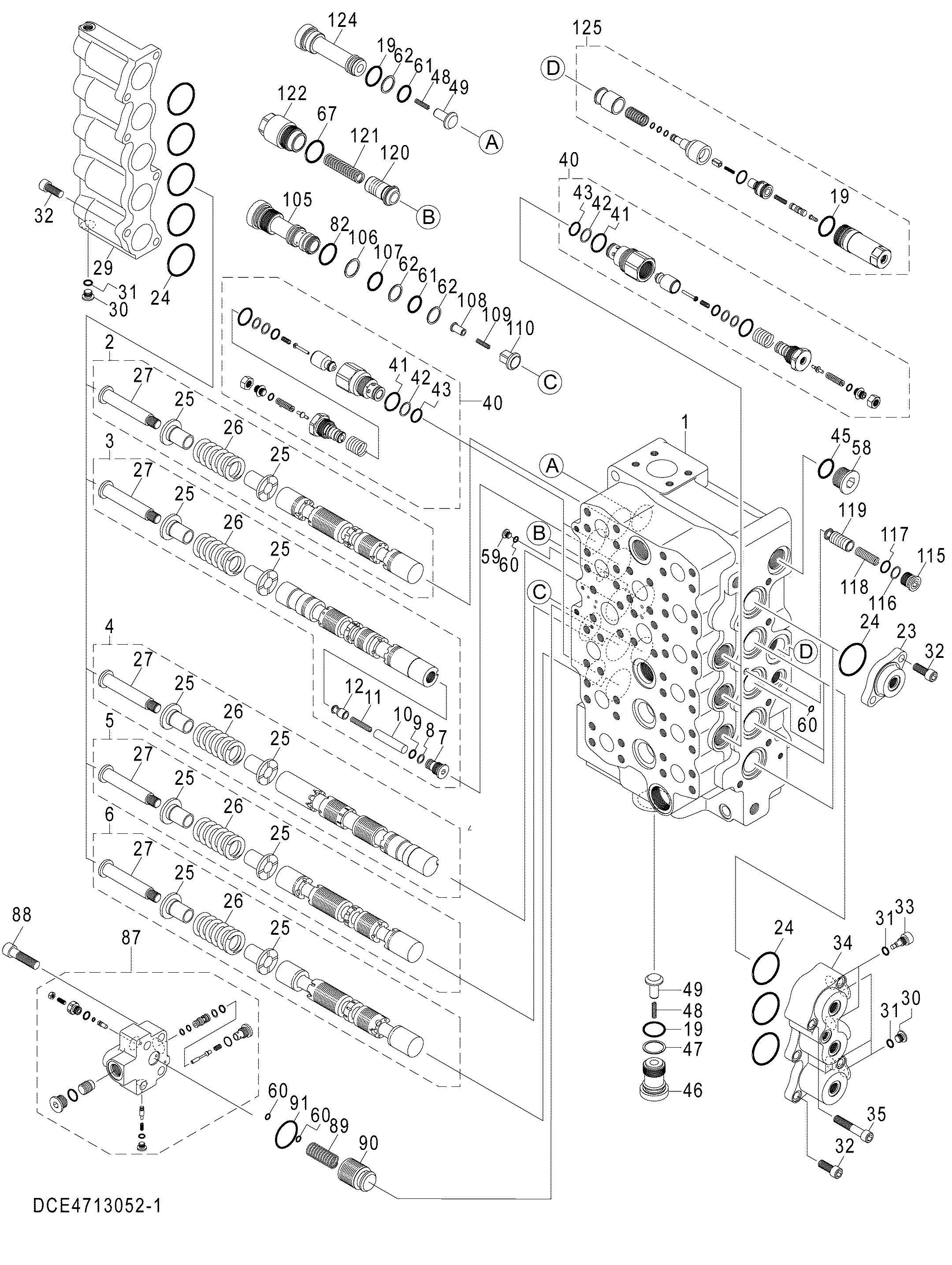

Заводская схема «Гидрораспределитель (1/4)» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4713052	Гидрораспределитель	1
2	XB00001313	Плунжер	1
3	XB00001678	Плунжер	1
4	XB00001679	Плунжер	1
5	XB00001316	Плунжер	1
6	XB00001680	Плунжер	1
7	0622877	Колпачок	2
8	0166805	Опорное кольцо	2
9	4506412	Уплотнительное кольцо	2
10	0703301	Проставка	2
11	0159315	Пружина	2
12	0622811	Проверка	2
19	4088425	Уплотнительное кольцо	3
23	0622803	Крышка	2
24	4486597	Уплотнительное кольцо	10
25	1194205	Направляющая	10
26	0622807	Пружина	5
27	0622808	Колпачок	5
29	XB00001323	Крышка	1
30	0622810	Колпачок	4
31	957366	Уплотнительное кольцо	6
32	M341230	Болт с внутренним шестигранником	12
33	1194206	Пробка	3
34	XB00001324	Крышка	1
35	0214702	Болт с внутренним шестигранником	3
40	4469380	Предохранительный клапан	5
41	0818007	Уплотнительное кольцо	6
42	4027959	Опорное кольцо	6
43	0818011	Уплотнительное кольцо	6
45	0624703	Уплотнительное кольцо	1
46	0622825	Колпачок	1
47	0223104	Опорное кольцо	1
48	XB00001325	Пружина	2
49	0622829	Проверка	2
58	0624702	Колпачок	1
59	0838001	Колпачок	1
60	0838002	Уплотнительное кольцо	4
61	966689	Уплотнительное кольцо	2
62	4113187	Опорное кольцо	3
67	0979224	Уплотнительное кольцо	1
82	0810603	Уплотнительное кольцо	1
87	XB00001329	Крышка	1
88	0979234	Болт с внутренним шестигранником	4
89	0622856	Пружина	1
90	1221801	Тарельчатый клапан	1
91	0979231	Уплотнительное кольцо	1
105	XB00001336	Колпачок	1
106	4044839	Опорное кольцо	1
107	4506428	Уплотнительное кольцо	1
108	XB00001337	Тарельчатый клапан	1
109	0159206	Пружина	1
110	XB00001338	Обратный клапан	1
115	XB00001342	Колпачок	1
116	XB00001343	Опорное кольцо	1
117	4506418	Уплотнительное кольцо	1
118	0810706	Пружина	1
119	XB00001344	Обратный клапан	1
120	XB00001345	Тарельчатый клапан	1
121	XB00001346	Пружина	1
122	XB00001347	Колпачок	1
124	0979233	Колпачок	1
125	XB00001349	Тарельчатый клапан	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
