Основные гидролинии (3-1) — HITACHI ZX670LC-5B

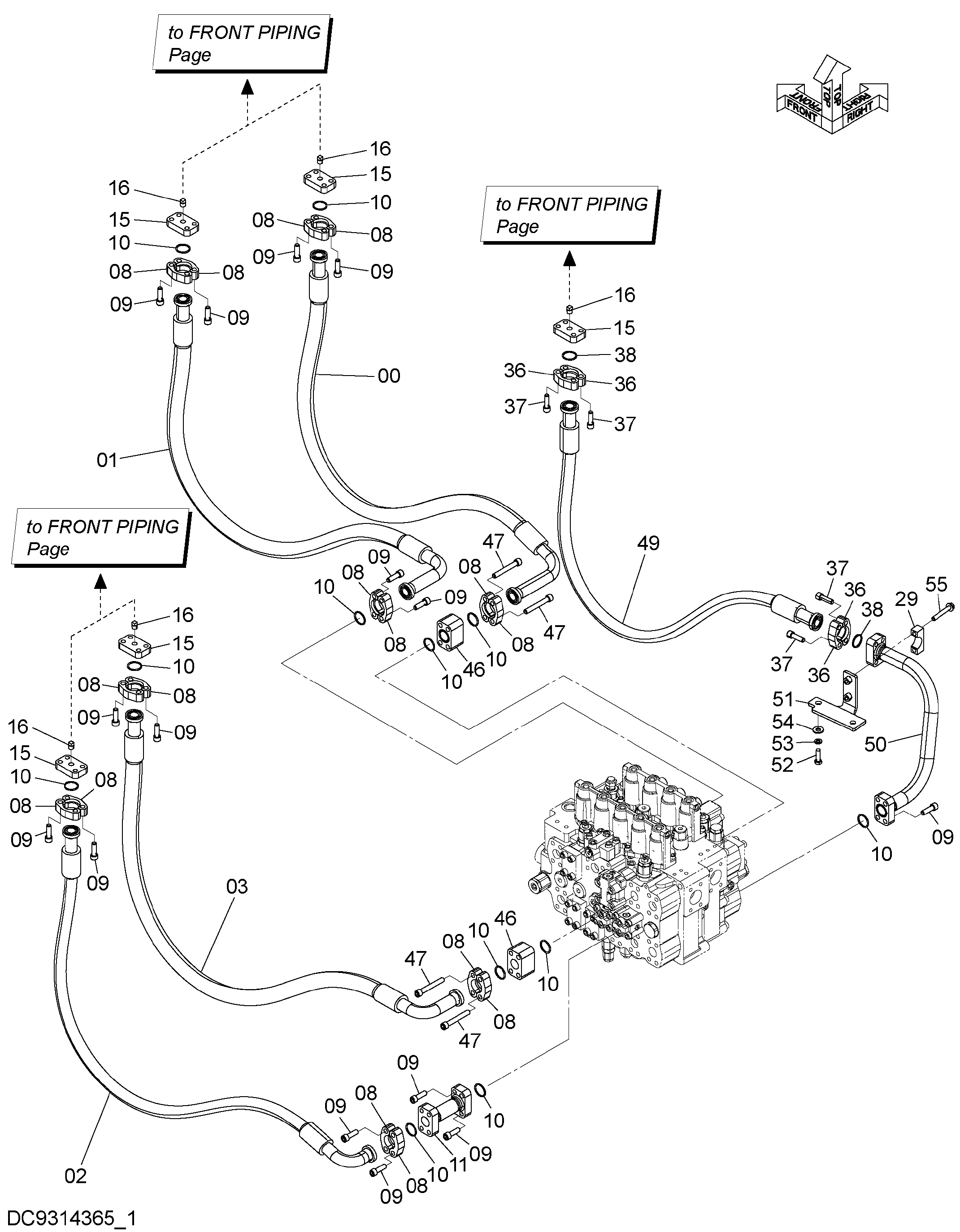

Заводская схема «Основные гидролинии (3-1)» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4692845 | Шланг | 1 |
| 01 | 4644292 | Шланг | 1 |
| 02 | 4716347 | Шланг | 1 |
| 03 | 4644294 | Шланг | 1 |
| 08 | 4089703 | Разъёмный фланец | 16 |
| 09 | M341445 | Болт с внутренним шестигранником | 32 |
| 10 | 4508805 | Уплотнительное кольцо | 12 |
| 11 | 9772406 | Трубка | 1 |
| 15 | 4199393 | Крышка | 5 |
| 16 | 94-2023 | Пробка | 5 |
| 29 | 4334364 | Хомут трубки | 1 |
| 36 | 4089703 | Разъёмный фланец | 4 |
| 37 | M341445 | Болт с внутренним шестигранником | 8 |
| 38 | 4508805 | Уплотнительное кольцо | 2 |
| 46 | 3110111 | Блок | 2 |
| 47 | M341400 | Болт с внутренним шестигранником | 8 |
| 49 | 4716365 | Шланг | 1 |
| 50 | 8122521 | Трубка | 1 |
| 51 | 8122519 | Кронштейн | 1 |
| 52 | J901240 | Болт | 2 |
| 53 | A590912 | Пружинная шайба | 2 |
| 54 | 4249324 | Шайба | 2 |
| 55 | J271285 | Болт с шайбой | 2 |
| 55A | J901285 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
