Опора радиатора — HITACHI ZX670LC-5B

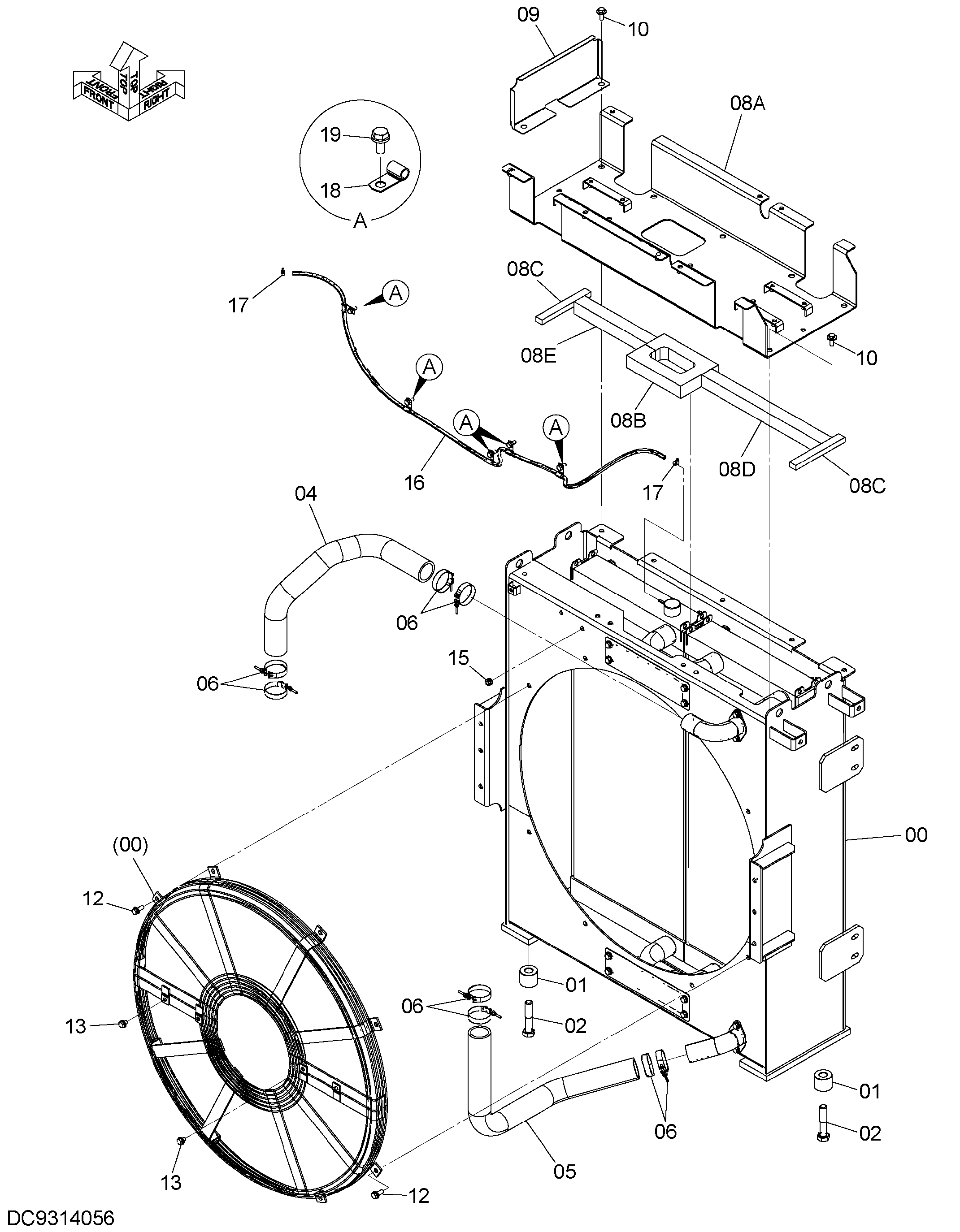

Заводская схема «Опора радиатора» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4713177 | Радиатор | 1 |
| 01 | 4404224 | Проставка | 4 |
| 02 | J932404 | Болт | 4 |
| 04 | 3118825 | Водяной шланг | 1 |
| 05 | 3118826 | Водяной шланг | 1 |
| 06 | 4263764 | Хомут шланга | 8 |
| 08 | YA60001923 | Крышка | 1 |
| 08A | 7058759 | Крышка | 1 |
| 08B | 4637594 | Резиновая прокладка | 1 |
| 08C | 4643930 | Резиновая прокладка | 2 |
| 08D | 4714165 | Резиновое уплотнение | 1 |
| 08E | 4714166 | Резиновое уплотнение | 1 |
| 09 | 4714212 | Крышка | 1 |
| 10 | J281235 | Болт с шайбой | 9 |
| 10A | J901235 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 12 | J271235 | Болт с шайбой | 8 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271220 | Болт с шайбой | 4 |
| 13A | J901220 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 445100 | Резиновая втулка | 1 |
| 16 | 4392394 | Водяной шланг | 1 |
| 17 | 4508575 | Хомут шланга | 2 |
| 18 | 4190272 | Зажим | 5 |
| 19 | J271025 | Болт с шайбой | 5 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
