Всасывающие трубопроводы (насос) — HITACHI ZX670LC-5B

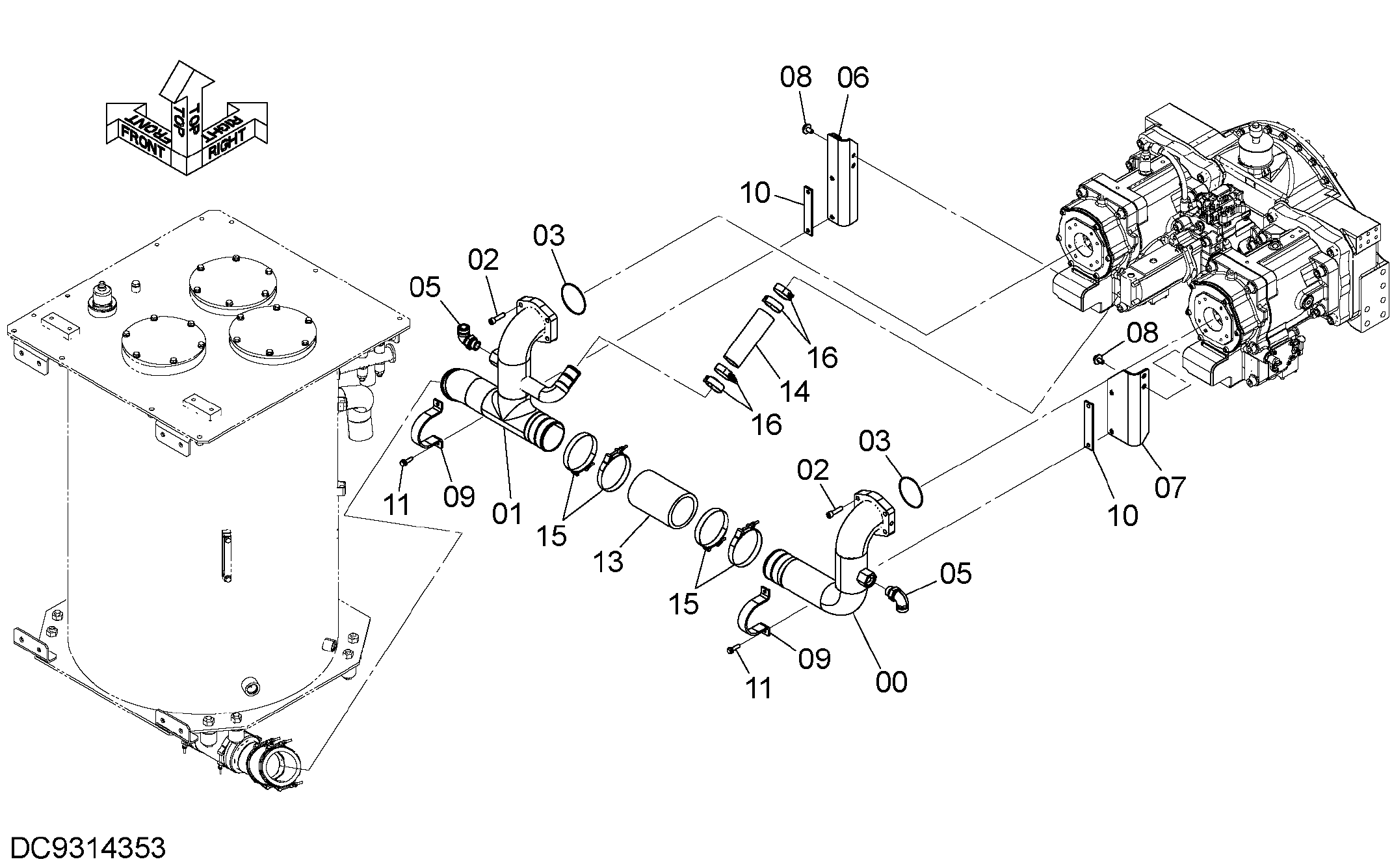

Заводская схема «Всасывающие трубопроводы (насос)» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40005226 | Трубка | 1 |
| 01 | YA40005258 | Трубка | 1 |
| 02 | M341245 | Болт с внутренним шестигранником | 8 |
| 03 | A810100 | Уплотнительное кольцо | 2 |
| 05 | A853388 | Угловой штуцер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | 8118443 | Кронштейн | 1 |
| 07 | 8121800 | Кронштейн | 1 |
| 08 | J281225 | Болт с шайбой | 4 |
| 08A | J901225 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 09 | 4186854 | Хомут трубки | 2 |
| 10 | 4244786 | Пластина | 2 |
| 11 | J271040 | Болт с шайбой | 4 |
| 11A | J901040 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4193871 | Резиновый шланг | 1 |
| 14 | 4231751 | Резиновый шланг | 1 |
| 15 | 4282488 | Хомут шланга | 4 |
| 16 | 4282477 | Хомут шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
