Рама (2) — HITACHI ZX670LC-5B

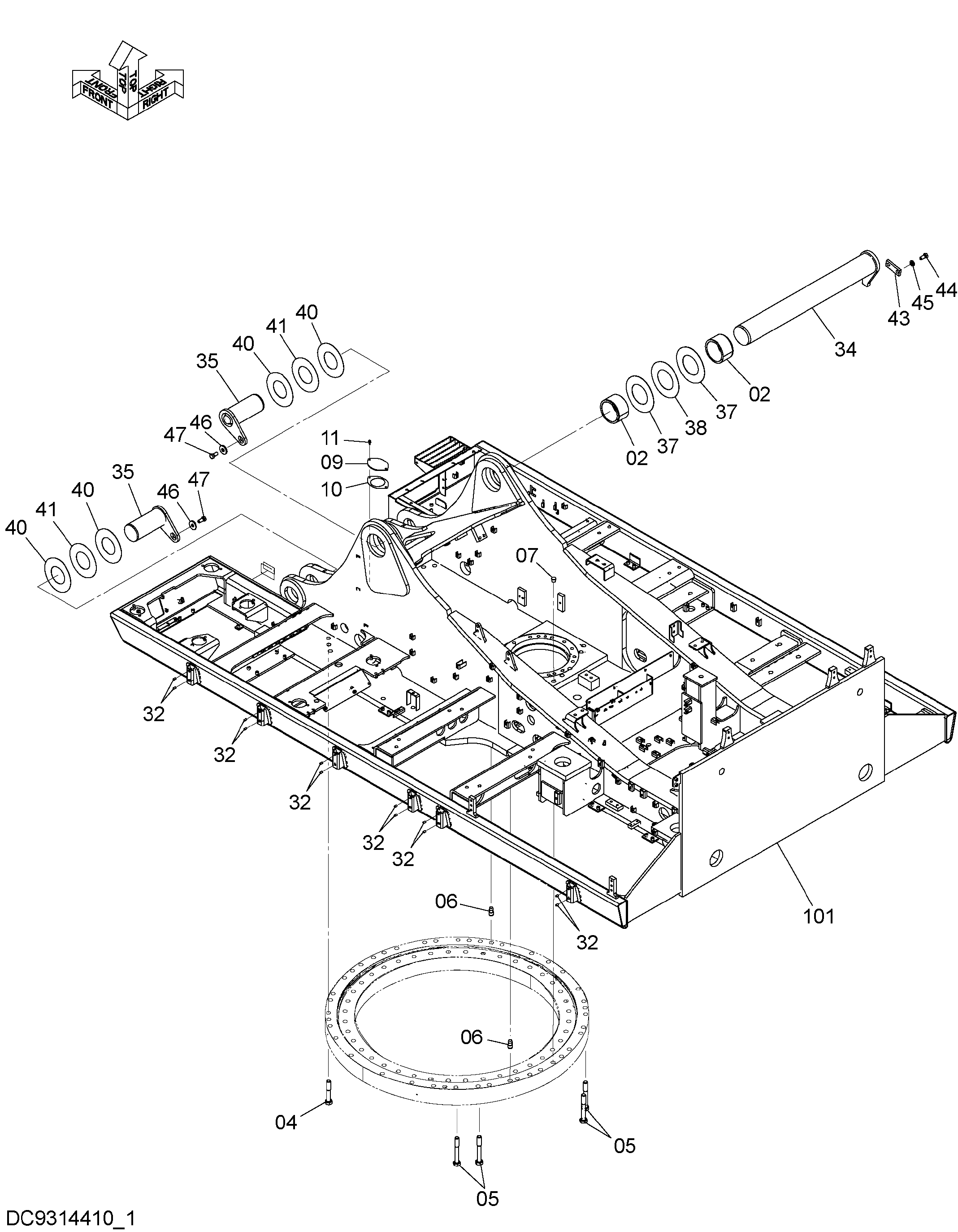

Заводская схема «Рама (2)» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4643728 | Втулка | 2 |
| 04 | J833012 | Болт | 36 |
| 05 | J833016 | Болт | 4 |
| 06 | 4700006 | Установочный штифт | 2 |
| 07 | 429135 | Пробка | 8 |
| 09 | 4292764 | Крышка | 1 |
| 10 | 4292765 | Манжета | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 32 | 429597 | Пробка | 12 |
| 34 | 8101236 | Палец | 1 |
| 35 | 8102795 | Палец | 2 |
| 37 | 4165444 | Регулировочная шайба | 2 |
| 38 | 4191279 | Регулировочная шайба | 1 |
| 40 | 4219932 | Регулировочная шайба | 4 |
| 41 | 4219933 | Регулировочная шайба | 2 |
| 43 | 4122729 | Пластина | 1 |
| 44 | J912045 | Болт | 2 |
| 45 | J222020 | Шайба | 2 |
| 46 | 4635470 | Шайба | 2 |
| 47 | J912045 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
