Радиатор — HITACHI ZX670LC-5B

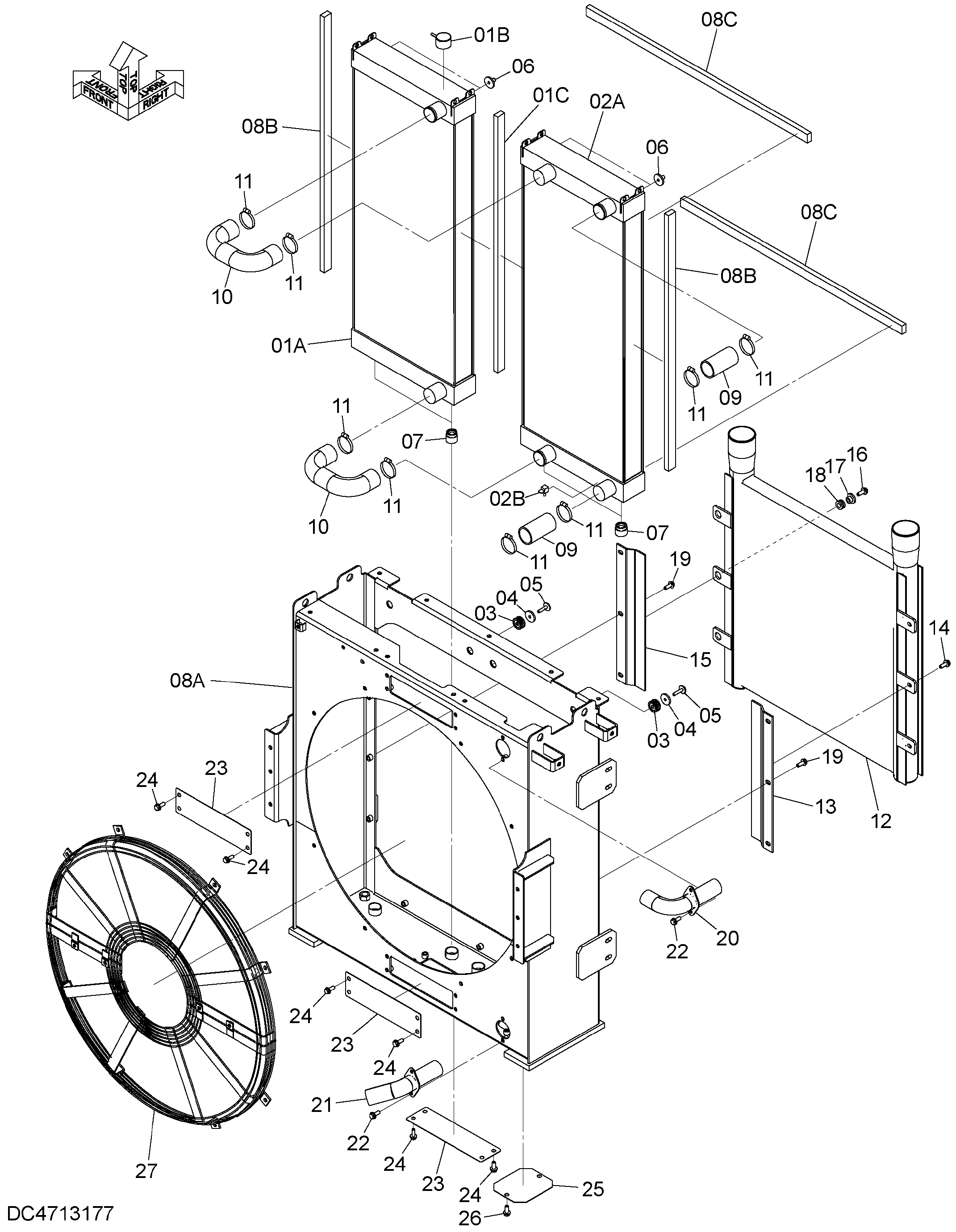

Заводская схема «Радиатор» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00004873 | Коре радиатор | 1 |
| 01A | XB00001628 | Коре радиатор | 1 |
| 01B | 4152858 | Колпачок | 1 |
| 01C | XB00001629 | Манжета | 1 |
| 02 | YA00004874 | Коре радиатор | 1 |
| 02A | XB00001630 | Коре радиатор | 1 |
| 02B | 4201253 | Пробка дренажный | 1 |
| 03 | 4697753 | Амортизатор | 4 |
| 04 | 4697752 | Шайба | 4 |
| 05 | 4697745 | Болт | 4 |
| 06 | 4697755 | Втулка | 4 |
| 07 | 4664900 | Амортизатор | 4 |
| 08 | XB00001649 | Рама | 1 |
| 08A | 5012672 | Рама | 1 |
| 08B | XB00001632 | Манжета | 2 |
| 08C | XB00001633 | Манжета | 2 |
| 09 | 4655017 | Шланг | 2 |
| 10 | 4654984 | Шланг | 2 |
| 11 | 4655018 | Хомут | 16 |
| 12 | YA00004878 | Радиатор | 1 |
| 13 | XB00001634 | Кронштейн | 1 |
| 14 | XB00001635 | Болт | 3 |
| 15 | XB00001636 | Кронштейн | 1 |
| 16 | XB00001637 | Болт | 3 |
| 17 | XB00001638 | Втулка | 3 |
| 18 | XB00001639 | Резиновая подушка | 3 |
| 19 | 4662026 | Болт с шайбой | 6 |
| 20 | XB00001640 | Трубка | 1 |
| 21 | 4654981 | Трубка | 1 |
| 22 | 4662026 | Болт с шайбой | 4 |
| 23 | XB00001641 | Пластина | 3 |
| 24 | 4662026 | Болт с шайбой | 12 |
| 25 | XB00001642 | Пластина | 1 |
| 26 | 4662026 | Болт с шайбой | 2 |
| 27 | XB00001600 | Защита вентилятор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
