Нижняя защита — HITACHI ZX670LC-5B

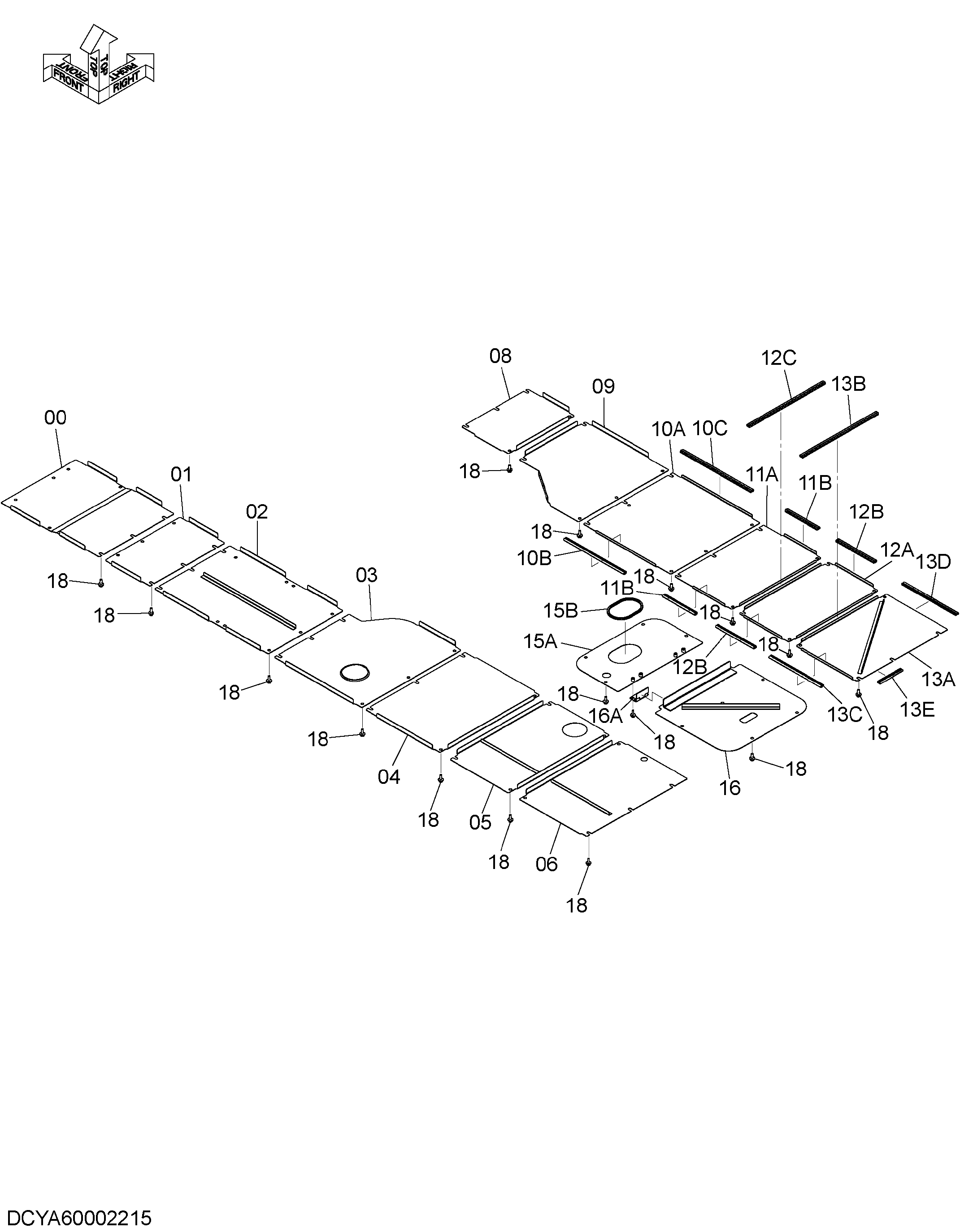

Заводская схема «Нижняя защита» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00003284 | Крышка | 1 |
| 01 | YA00003285 | Крышка | 1 |
| 02 | YA40002150 | Крышка | 1 |
| 03 | YA00003286 | Крышка | 1 |
| 04 | YA00003287 | Крышка | 1 |
| 05 | YA40002151 | Крышка | 1 |
| 06 | YA40002152 | Крышка | 1 |
| 08 | YA00003288 | Крышка | 1 |
| 09 | YA00003289 | Крышка | 1 |
| 10 | YA60002217 | Крышка | 1 |
| 10A | YA00003290 | Крышка | 1 |
| 10B | 4704917 | Уплотнительная окантовка | 1 |
| 10C | 4628502 | Уплотнительная окантовка | 1 |
| 11 | YA60002218 | Крышка | 1 |
| 11A | YA00003291 | Крышка | 1 |
| 11B | YA00003293 | Уплотнительная окантовка | 2 |
| 12 | YA60002219 | Крышка | 1 |
| 12A | YA00003292 | Крышка | 1 |
| 12B | YA00003294 | Уплотнительная окантовка | 2 |
| 12C | YA00003399 | Уплотнительная окантовка | 1 |
| 13 | YA60002220 | Крышка | 1 |
| 13A | YA40002153 | Крышка | 1 |
| 13B | YA00003399 | Уплотнительная окантовка | 1 |
| 13C | 4703774 | Уплотнительная окантовка | 1 |
| 13D | 4640745 | Уплотнительная окантовка | 1 |
| 13E | 4629513 | Уплотнительная окантовка | 1 |
| 15 | YA60002221 | Крышка | 1 |
| 15A | YA40002154 | Крышка | 1 |
| 15B | YA00003295 | Трим | 1 |
| 16 | YA40002155 | Крышка | 1 |
| 16A | 3072015 | Петля | 2 |
| 18 | 4643112 | Болт с шайбой | 86 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
