Гидролинии рабочего оборудования (BE стрела 6.8m) — HITACHI ZX670LC-5B

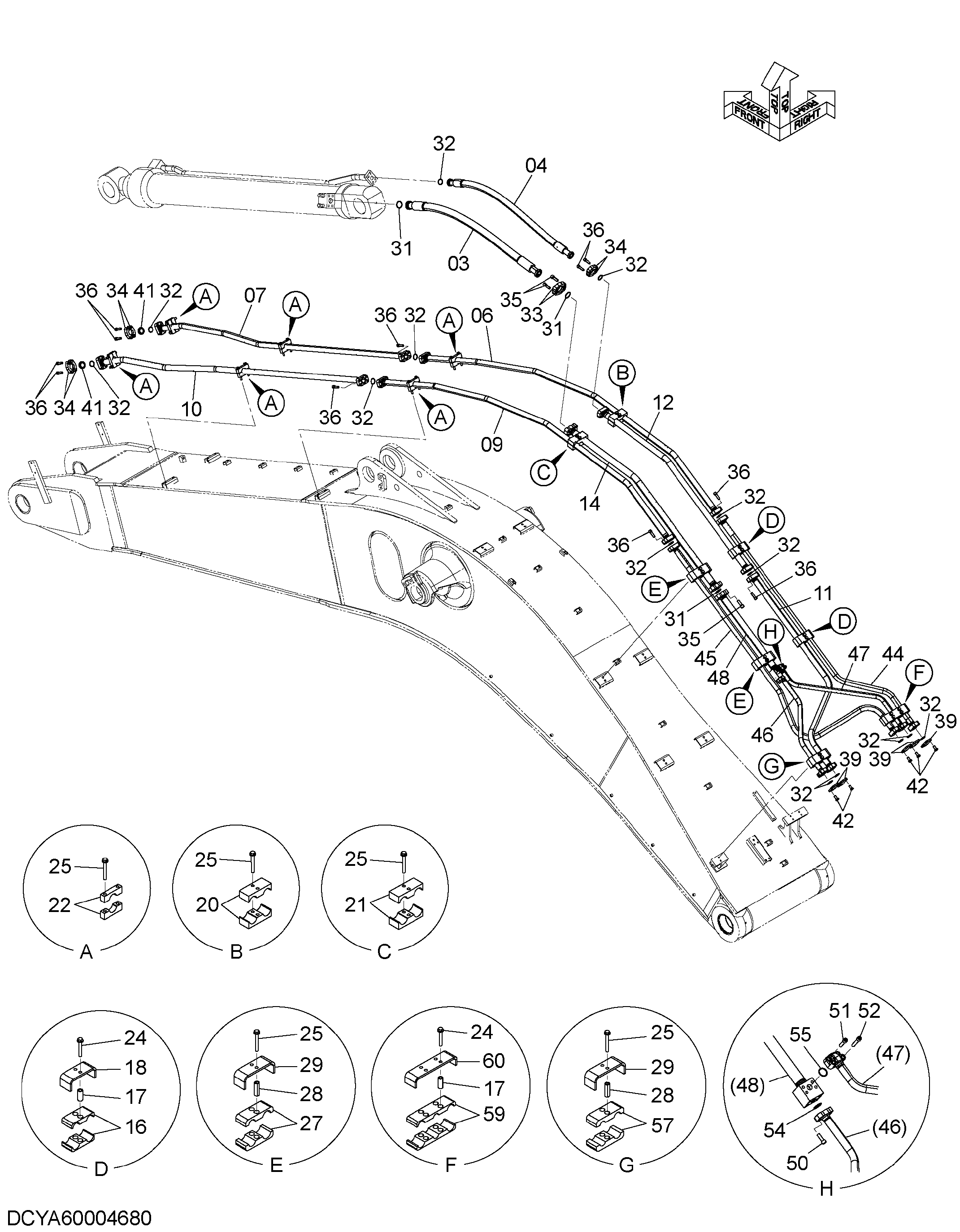

Заводская схема «Гидролинии рабочего оборудования (BE стрела 6.8m)» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4414283	Шланг	1
04	4645583	Шланг	1
06	7051459	Трубка	1
07	8106614	Трубка	1
09	7051460	Трубка	1
10	8106615	Трубка	1
11	7049556	Трубка	1
12	8106616	Трубка	1
14	8106617	Трубка	1
16	4337125	Хомут	4
17	4304539	Проставка	8
18	4304481	Хомут трубки	2
20	4645251	Хомут трубки	2
21	4645252	Хомут трубки	2
22	4645250	Хомут трубки	12
24	J271285	Болт с шайбой	8
24A	J901285	Болт	1
24B	J222012	Шайба	1
25	J271200	Болт с шайбой	22
25A	J901200	Болт	1
25B	J222012	Шайба	1
27	4645253	Хомут	4
28	4342699	Проставка	6
29	4342695	Хомут трубки	3
31	4510169	Уплотнительное кольцо	3
32	4508805	Уплотнительное кольцо	14
33	4075854	Разъёмный фланец	2
34	4089703	Разъёмный фланец	6
35	M341650	Болт с внутренним шестигранником	8
36	M341450	Болт с внутренним шестигранником	32
39	4167789	Крышка	5
41	4336672	Крышка	2
42	J921430	Болт	20
44	7058761	Трубка	1
45	7058006	Трубка	1
46	8122534	Трубка	1
47	8122529	Трубка	1
48	8122567	Трубка	1
50	M341236	Болт с внутренним шестигранником	4
51	M341245	Болт с внутренним шестигранником	2
52	M341260	Болт с внутренним шестигранником	2
54	966993	Уплотнительное кольцо	1
55	A811035	Уплотнительное кольцо	1
57	4704784	Хомут	2
59	4716204	Хомут	2
60	4713520	Хомут трубки	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
