Воздушный трубопроводы — HITACHI ZX670LC-5B

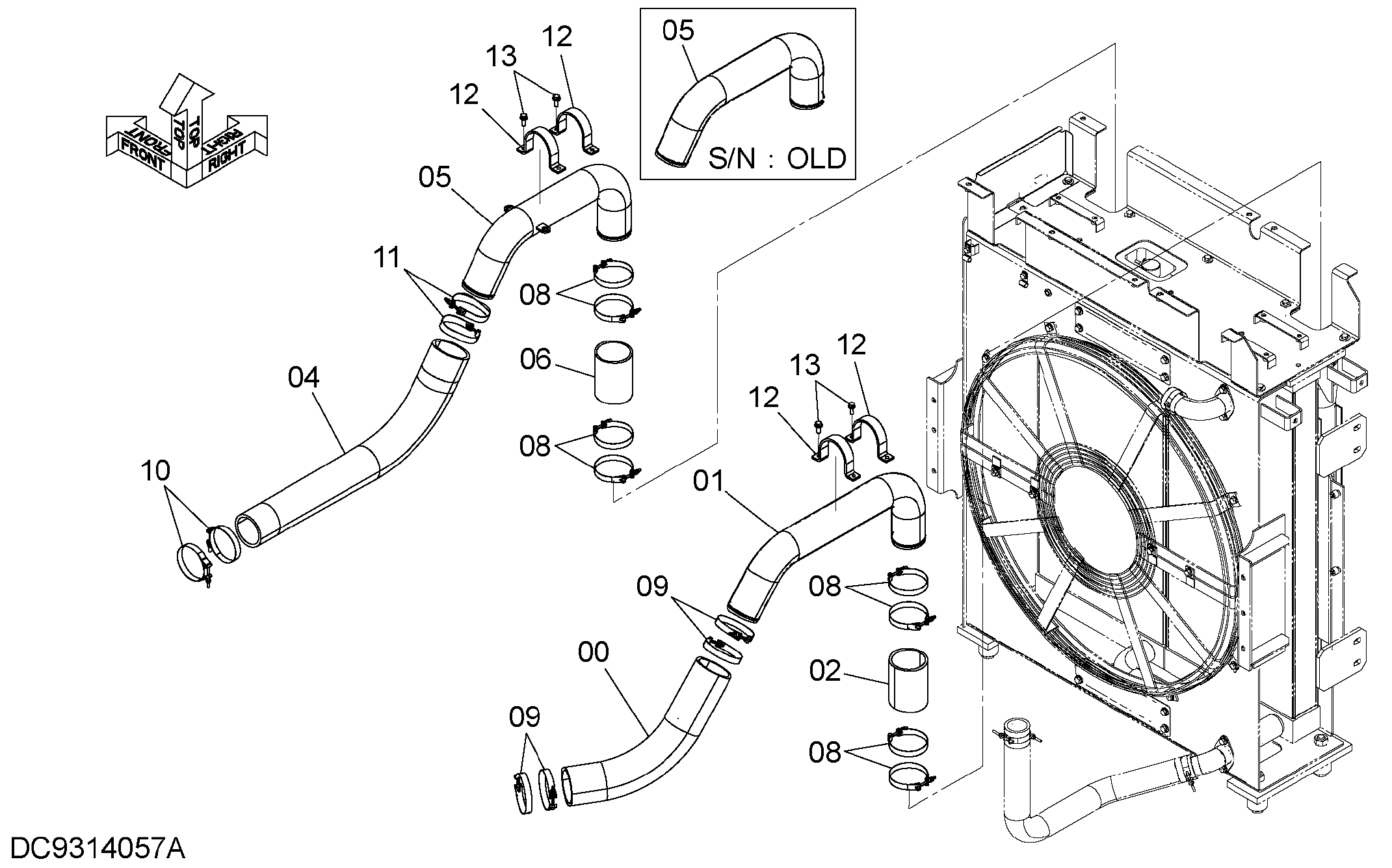

Заводская схема «Воздушный трубопроводы» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3118734 | Воздушный шланг | 1 |
| 01 | YA00001880 | Трубка воздушный | 1 |
| 02 | 4703392 | Воздушный шланг | 1 |
| 04 | 3118735 | Воздушный шланг | 1 |
| 05 | YA00001884 замена: YA40008618 | Трубка воздушный | 1 |
| 05 | YA40008618 | Трубка воздушный | 1 |
| 06 | 4644285 | Воздушный шланг | 1 |
| 08 | 4282485 | Хомут шланга | 8 |
| 09 | 4282486 | Хомут шланга | 4 |
| 10 | 4285234 | Хомут шланга | 2 |
| 11 | 4282487 | Хомут шланга | 2 |
| 12 | 4186854 | Хомут трубки | 4 |
| 13 | J271030 | Болт с шайбой | 8 |
| 13A | J901030 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
