Топливный пре-филтер — HITACHI ZX670LC-5B

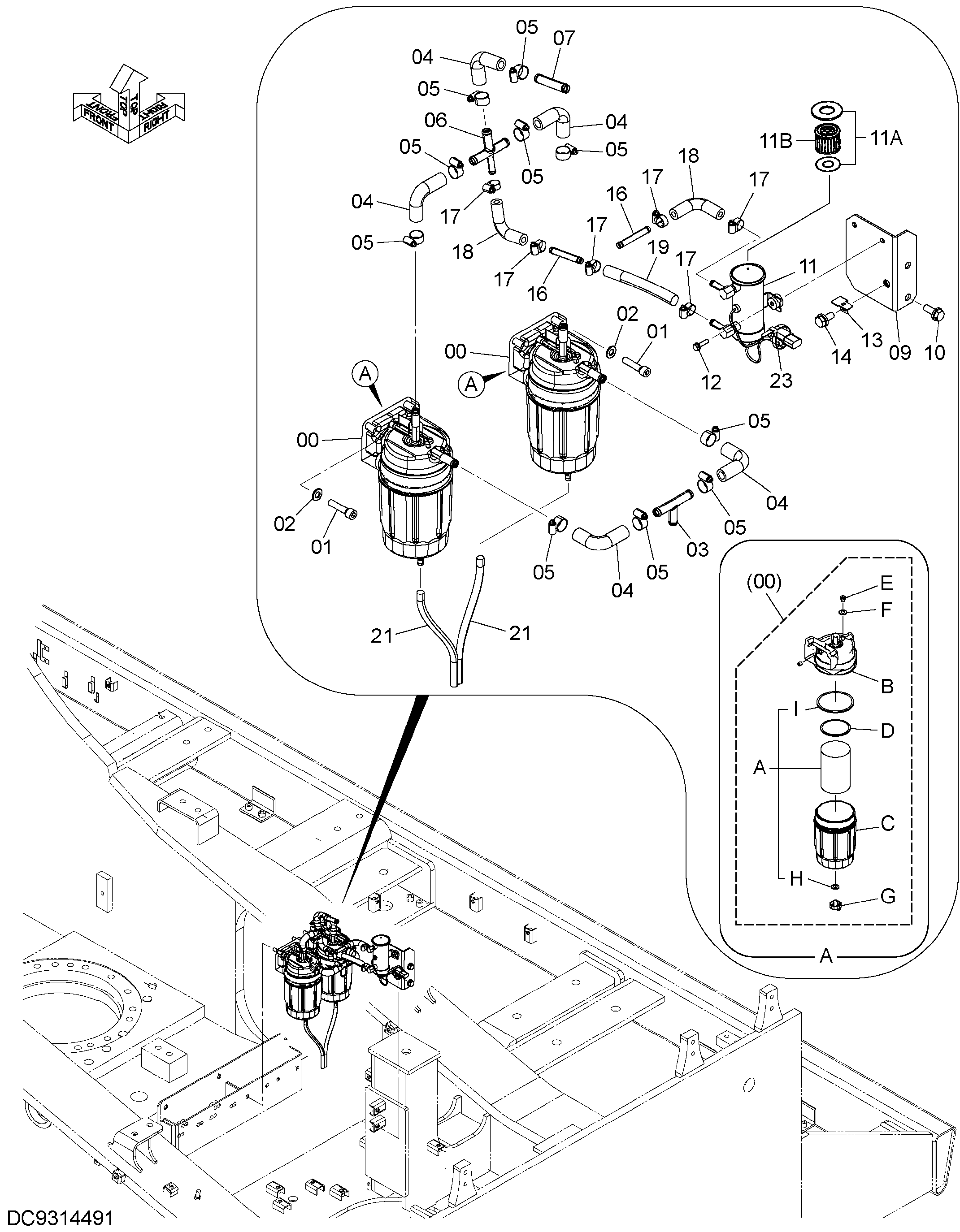

Заводская схема «Топливный пре-филтер» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4679165 | Топливный фильтр | 2 |
| 00A | 4676385 | Топливный фильтр | 1 |
| 00B | 4683285 | Головка | 1 |
| 00C | 4653189 | Корпус фильтр | 1 |
| 00D | 4653190 | Кольцо | 1 |
| 00E | 4653191 | Пробка воздушный | 1 |
| 00F | 4653192 | Прокладка | 1 |
| 00G | 4653193 | Пробка дренажный | 1 |
| 00H | 4653194 | Прокладка | 1 |
| 00I | 4653195 | Уплотнительное кольцо | 1 |
| 01 | J781045 | Болт с внутренним шестигранником | 4 |
| 02 | A590110 | Плоская шайба | 4 |
| 03 | 9768265 | Трубка | 1 |
| 04 | 4679166 | Угловой штуцер | 5 |
| 05 | 4514699 | Хомут шланга | 10 |
| 06 | 9772476 | Трубка | 1 |
| 07 | 4679167 | Соединение | 1 |
| 09 | 9772477 | Кронштейн | 1 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4645227 | Насос | 1 |
| 11A | 4658052 | Прокладка | 1 |
| 11B | 4658053 | Странер | 1 |
| 12 | J260625 | Болт с шайбой | 2 |
| 12A | J900625 | Болт | 1 |
| 12B | A590106 | Плоская шайба | 1 |
| 13 | 4355515 | Кронштейн | 1 |
| 14 | J271025 | Болт с шайбой | 1 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4714776 | Соединение | 2 |
| 17 | 4514700 | Зажим шланг | 6 |
| 18 | 4714161 | Угловой штуцер | 2 |
| 19 | 4714775 | Топливный шланг | 1 |
| 21 | 4714774 | Виниловый шланг | 2 |
| 23 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
