Боковой ответвление трубопроводы — HITACHI ZX670LC-5B

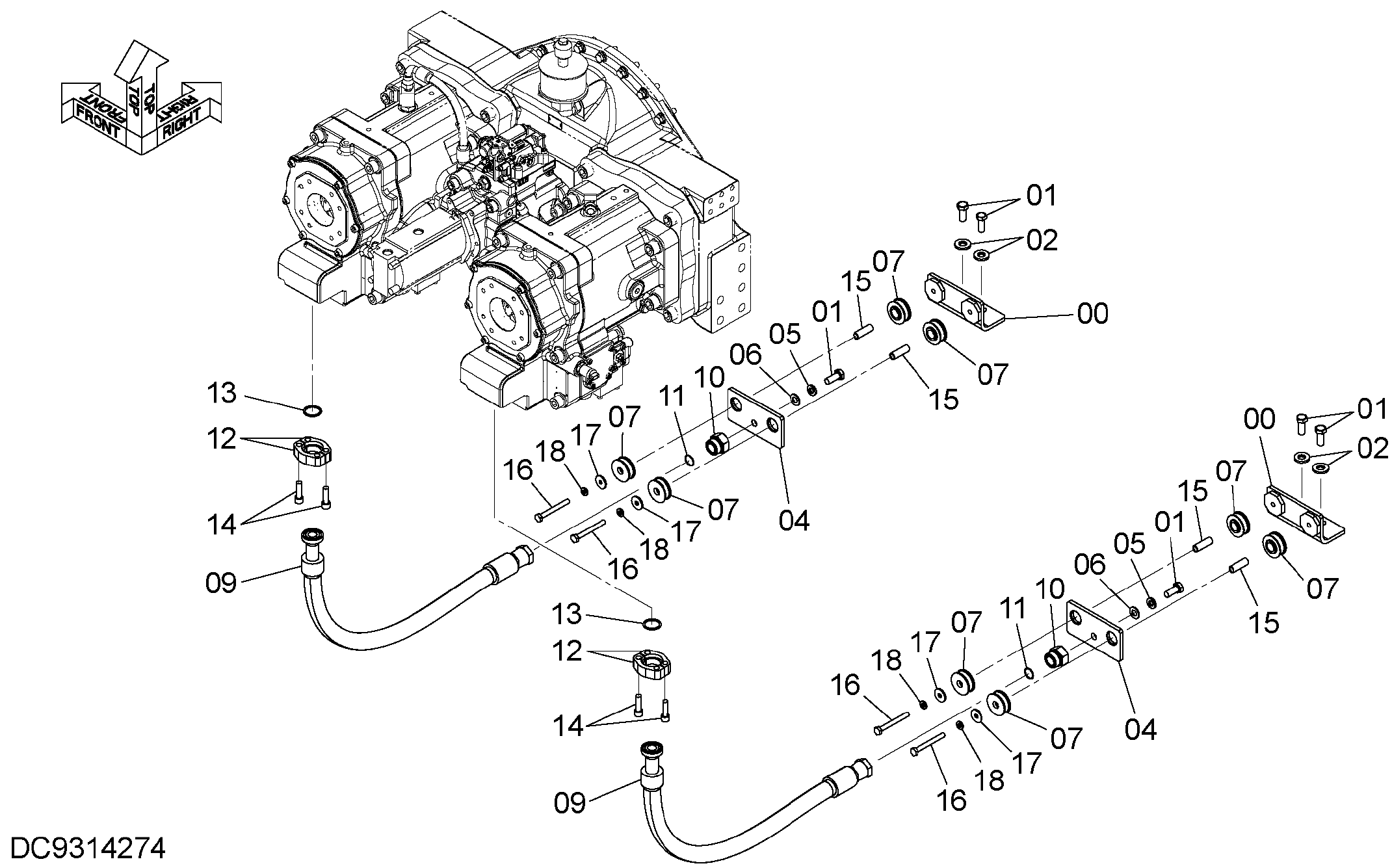

Заводская схема «Боковой ответвление трубопроводы» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9773263 | Кронштейн | 2 |
| 01 | J901435 | Болт | 6 |
| 02 | 4086894 | Шайба | 4 |
| 04 | 4722621 | Кронштейн | 2 |
| 05 | A590914 | Пружинная шайба | 2 |
| 06 | A590114 | Плоская шайба | 2 |
| 07 | 4720524 | Резиновая прокладка | 8 |
| 09 | 4714013 | Шланг | 2 |
| 10 | 4637521 | Пробка | 2 |
| 11 | 4187328 | Уплотнительное кольцо | 2 |
| 12 | 4085560 | Разъёмный фланец | 4 |
| 13 | 966993 | Уплотнительное кольцо | 2 |
| 14 | M341240 | Болт с внутренним шестигранником | 8 |
| 15 | 4720361 | Трубка | 4 |
| 16 | J901090 | Болт | 4 |
| 17 | 4486055 | Шайба | 4 |
| 18 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
