Крышка рама — HITACHI ZX670LC-5B

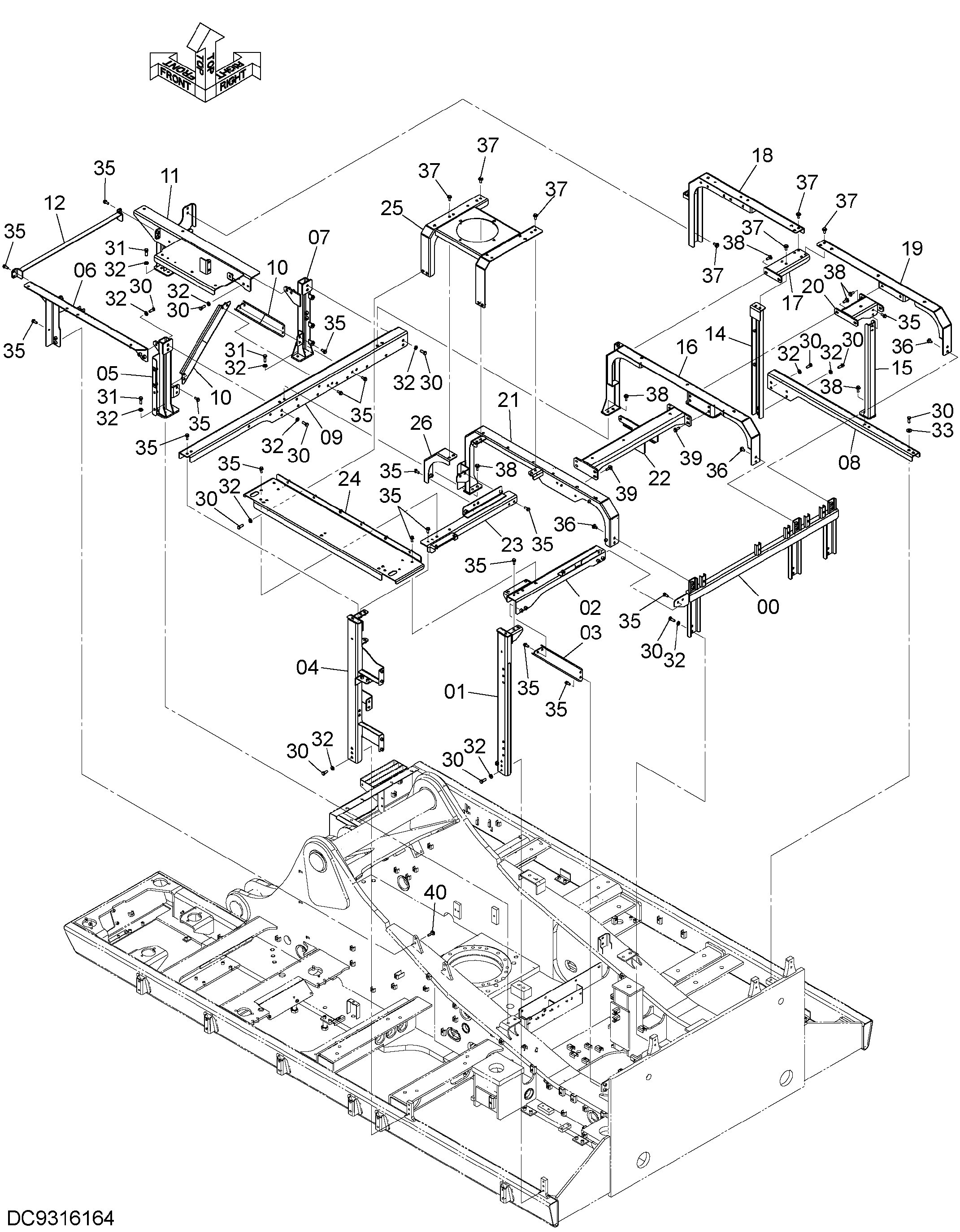

Заводская схема «Крышка рама» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7058991 | Балка | 1 |
| 01 | 9772615 | Опора | 1 |
| 02 | 8122473 | Балка | 1 |
| 03 | 4645303 | Браке | 1 |
| 04 | 6028217 | Опора | 1 |
| 05 | 7059003 | Рама | 1 |
| 06 | 7059127 | Опора | 1 |
| 07 | 7059010 | Рама | 1 |
| 08 | 7059067 | Балка | 1 |
| 09 | 7059019 | Балка | 1 |
| 10 | 9765283 | Браке | 2 |
| 11 | 7059049 | Опора | 1 |
| 12 | 8122327 | Балка | 1 |
| 14 | 8122452 | Опора | 1 |
| 15 | 8122450 | Опора | 1 |
| 16 | 7059029 | Опора | 1 |
| 17 | 8122456 | Балка | 1 |
| 18 | 7059051 | Опора | 1 |
| 19 | 7058901 | Опора | 1 |
| 20 | 8122455 | Балка | 1 |
| 21 | 6028497 | Опора | 1 |
| 22 | 7059043 | Балка | 1 |
| 23 | 8124587 | Балка | 1 |
| 24 | 7060294 | Крышка | 1 |
| 25 | 7060293 | Опора | 1 |
| 26 | 8124588 | Опора | 1 |
| 30 | J921440 | Болт | 30 |
| 31 | J921445 | Болт | 6 |
| 32 | J222014 | Шайба | 34 |
| 33 | 4086894 | Шайба | 2 |
| 35 | J271235 | Болт с шайбой | 39 |
| 35A | J901235 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | J281230 | Болт с шайбой | 6 |
| 36A | J901230 | Болт | 1 |
| 36B | 4249324 | Шайба | 1 |
| 37 | J281235 | Болт с шайбой | 14 |
| 37A | J901235 | Болт | 1 |
| 37B | 4249324 | Шайба | 1 |
| 38 | J281240 | Болт с шайбой | 12 |
| 38A | J901240 | Болт | 1 |
| 38B | 4249324 | Шайба | 1 |
| 39 | J281245 | Болт с шайбой | 8 |
| 39A | J901245 | Болт | 1 |
| 39B | 4249324 | Шайба | 1 |
| 40 | J281250 | Болт с шайбой | 2 |
| 40A | J901250 | Болт | 1 |
| 40B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
