Основные гидролинии (3-2) — HITACHI ZX670LC-5B

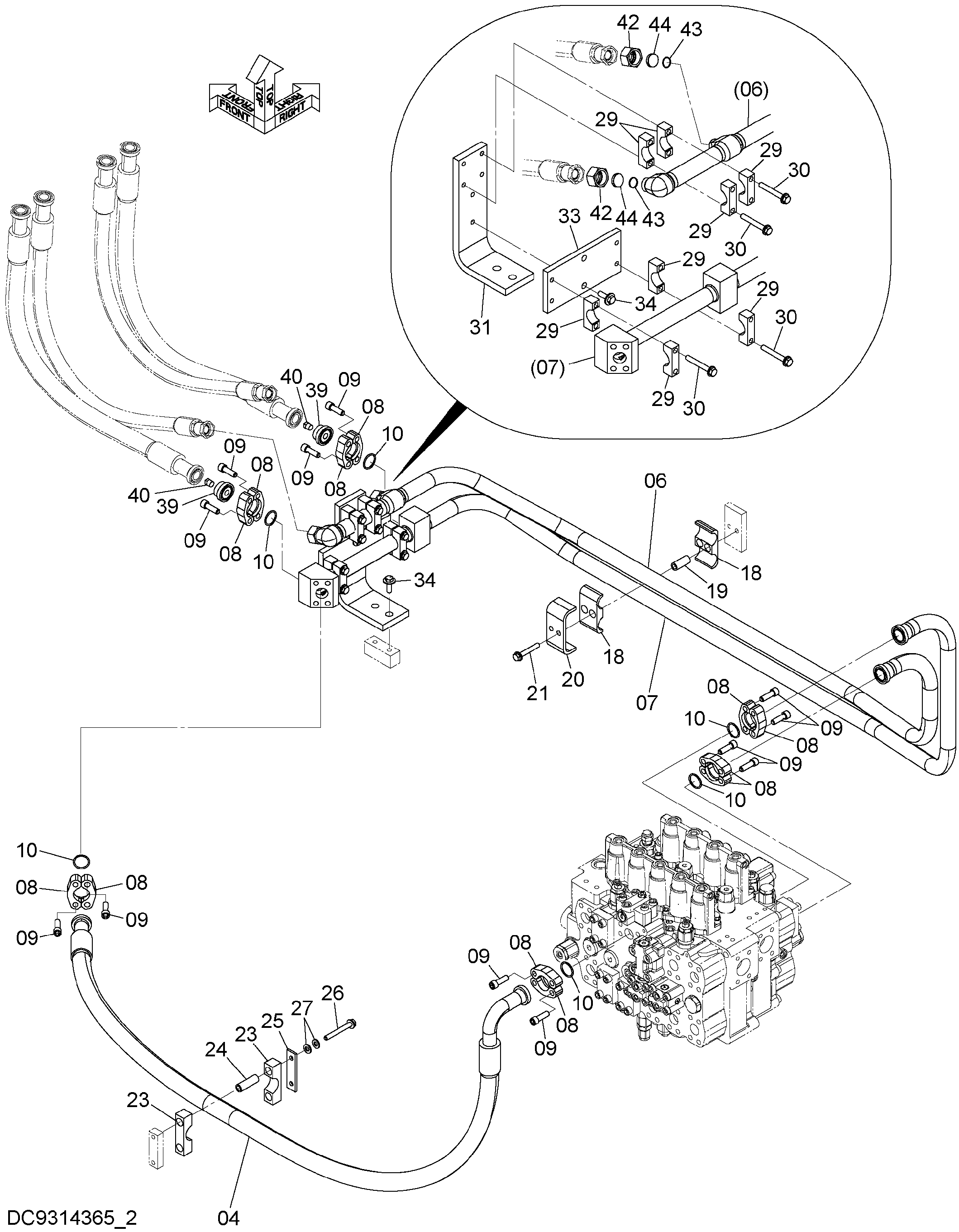

Заводская схема «Основные гидролинии (3-2)» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4639976 | Шланг | 1 |
| 06 | 8121816 | Трубка | 1 |
| 07 | 8121820 | Трубка | 1 |
| 08 | 4089703 | Разъёмный фланец | 12 |
| 09 | M341445 | Болт с внутренним шестигранником | 24 |
| 10 | 4508805 | Уплотнительное кольцо | 6 |
| 18 | 4638127 | Хомут | 2 |
| 19 | 4304539 | Проставка | 2 |
| 20 | 4638126 | Хомут трубки | 1 |
| 21 | J271280 | Болт с шайбой | 2 |
| 21A | J901280 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 4207036 | Хомут | 2 |
| 24 | 4207037 | Проставка | 2 |
| 25 | 4207038 | Пластина | 1 |
| 26 | J271200 | Болт с шайбой | 2 |
| 26A | J901200 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | J222012 | Шайба | 4 |
| 29 | 4334364 | Хомут трубки | 8 |
| 30 | J271290 | Болт с шайбой | 8 |
| 30A | J901290 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | 3111177 | Кронштейн | 1 |
| 33 | 4638266 | Кронштейн | 1 |
| 34 | J281240 | Болт с шайбой | 4 |
| 34A | J901240 | Болт | 1 |
| 34B | 4249324 | Шайба | 1 |
| 39 | 4199396 | Крышка | 2 |
| 40 | 94-2023 | Пробка | 2 |
| 42 | 4188138 | Гайка | 2 |
| 43 | 4187328 | Уплотнительное кольцо | 2 |
| 44 | 4189095 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
