Топливные трубопроводы (2) — HITACHI ZX670LC-5B

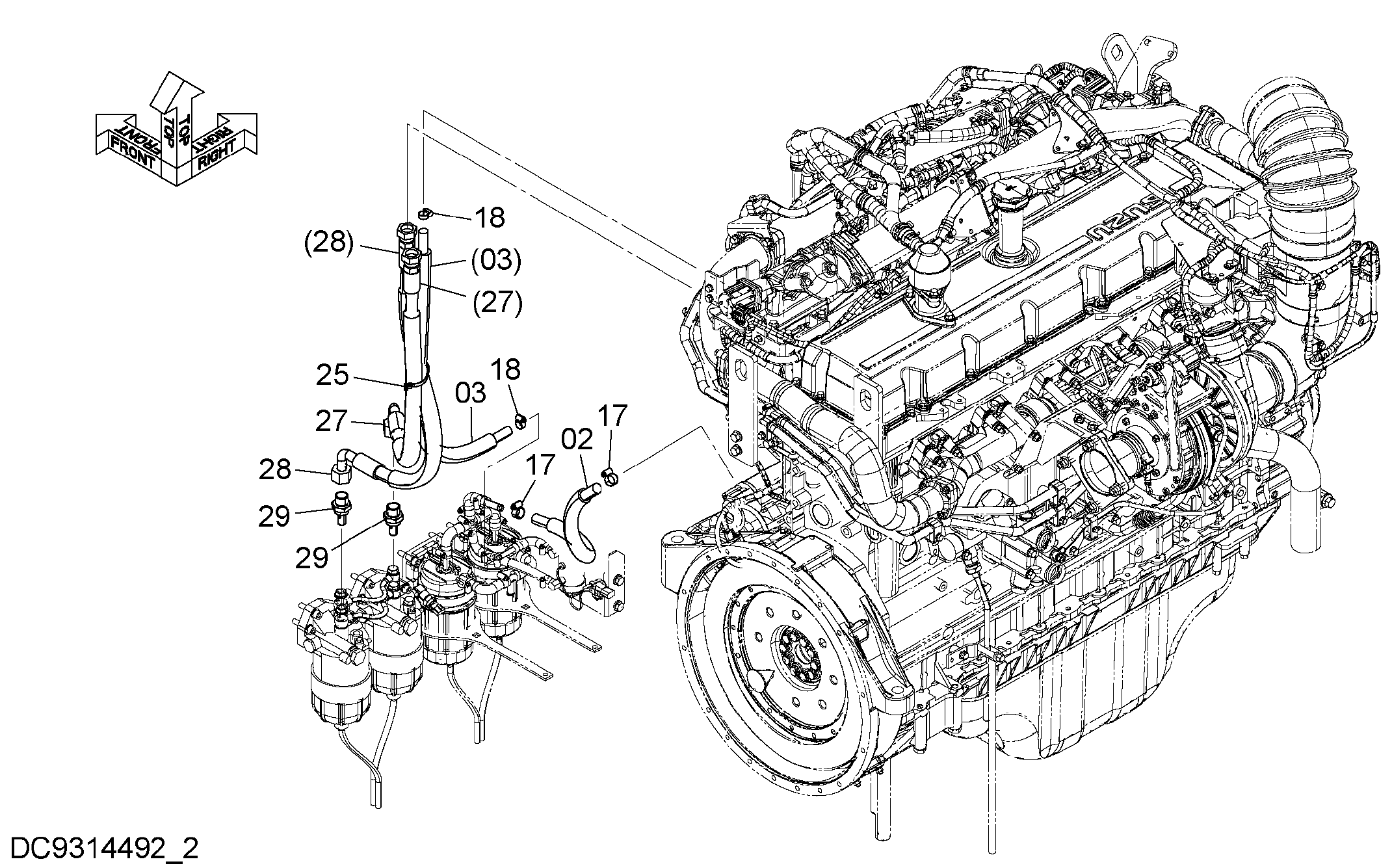

Заводская схема «Топливные трубопроводы (2)» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9297912 | Топливный шланг | 1 |
| 02A | 4693925 | Топливный шланг | 1 |
| 02B | 4693929 | Трубка | 1 |
| 03 | 9314969 | Топливный шланг | 1 |
| 03A | 4714753 | Топливный шланг | 1 |
| 03B | 4714754 | Трубка | 1 |
| 17 | 4514699 | Хомут шланга | 2 |
| 18 | 4514700 | Зажим шланг | 2 |
| 25 | 4055312 | Ленточный зажим | 1 |
| 27 | 9329665 | Топливный шланг | 1 |
| 27A | 4730768 | Шланг | 1 |
| 27B | 4730769 | Трубка | 1 |
| 28 | 9329666 | Топливный шланг | 1 |
| 28A | 4730768 | Шланг | 1 |
| 28B | 4730769 | Трубка | 1 |
| 29 | 4681878 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
