Вентилятор привод (для масляный радиатор) — HITACHI ZX670LC-5B

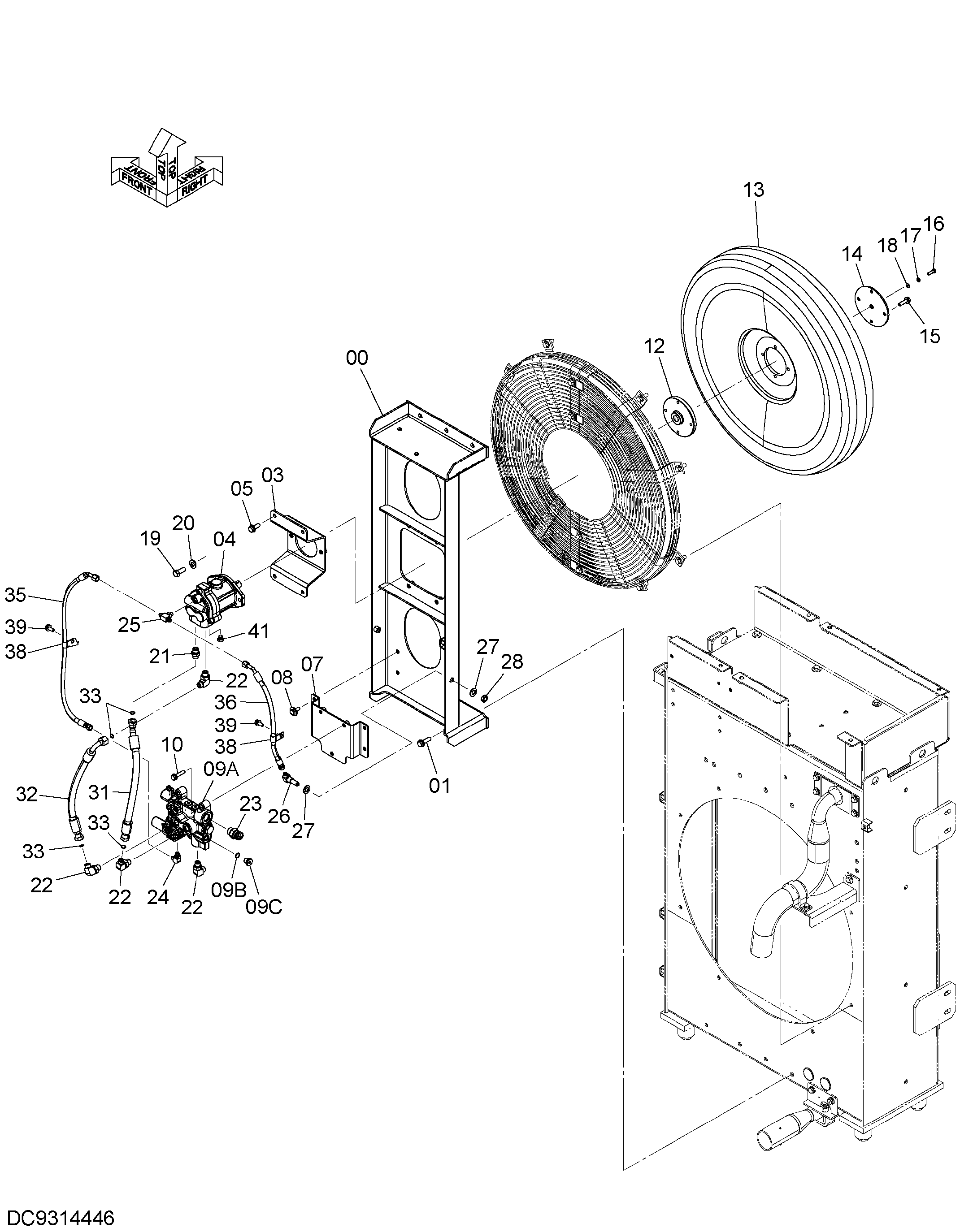

Заводская схема «Вентилятор привод (для масляный радиатор)» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7058744 | Кронштейн | 1 |
| 01 | J271245 | Болт с шайбой | 6 |
| 01A | J901245 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 9772395 | Кронштейн | 1 |
| 04 | 4713909 | Гидромотор | 1 |
| 05 | J271235 | Болт с шайбой | 4 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 8121785 | Кронштейн | 1 |
| 08 | J281030 | Болт с шайбой | 4 |
| 08A | J901030 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 09 | YB60000080 | Гидрораспределитель | 1 |
| 09A | 9299940 | Гидрораспределитель | 1 |
| 09B | 4712439 | Пробка | 1 |
| 09C | 4506416 | Уплотнительное кольцо | 1 |
| 10 | J271050 | Болт с шайбой | 3 |
| 10A | J901050 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4713808 | Муфта | 1 |
| 13 | 4640773 | Вентилятор | 1 |
| 14 | 4713921 | Ограничитель | 1 |
| 15 | J271040 | Болт с шайбой | 4 |
| 15A | J901040 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J900825 | Болт | 1 |
| 17 | A590908 | Пружинная шайба | 1 |
| 18 | A590108 | Плоская шайба | 1 |
| 19 | J901435 | Болт | 2 |
| 20 | J222014 | Шайба | 2 |
| 21 | A853144 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A853344 | Угловой штуцер | 4 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | A852266 | Угловой штуцер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | A852323 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852523 | Тройник | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4285863 | Угловой штуцер | 1 |
| 27 | A590116 | Плоская шайба | 2 |
| 28 | 4202531 | Гайка | 1 |
| 31 | 4671534 | Шланг | 1 |
| 32 | 4347581 | Шланг | 1 |
| 33 | 4138938 | Уплотнительное кольцо | 4 |
| 35 | 4674020 | Шланг | 1 |
| 36 | 4489604 | Шланг | 1 |
| 38 | 4190253 | Зажим | 2 |
| 39 | J271025 | Болт с шайбой | 2 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4093624 | Пробка | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
