Масляный радиатор крышка — HITACHI ZX670LC-5B

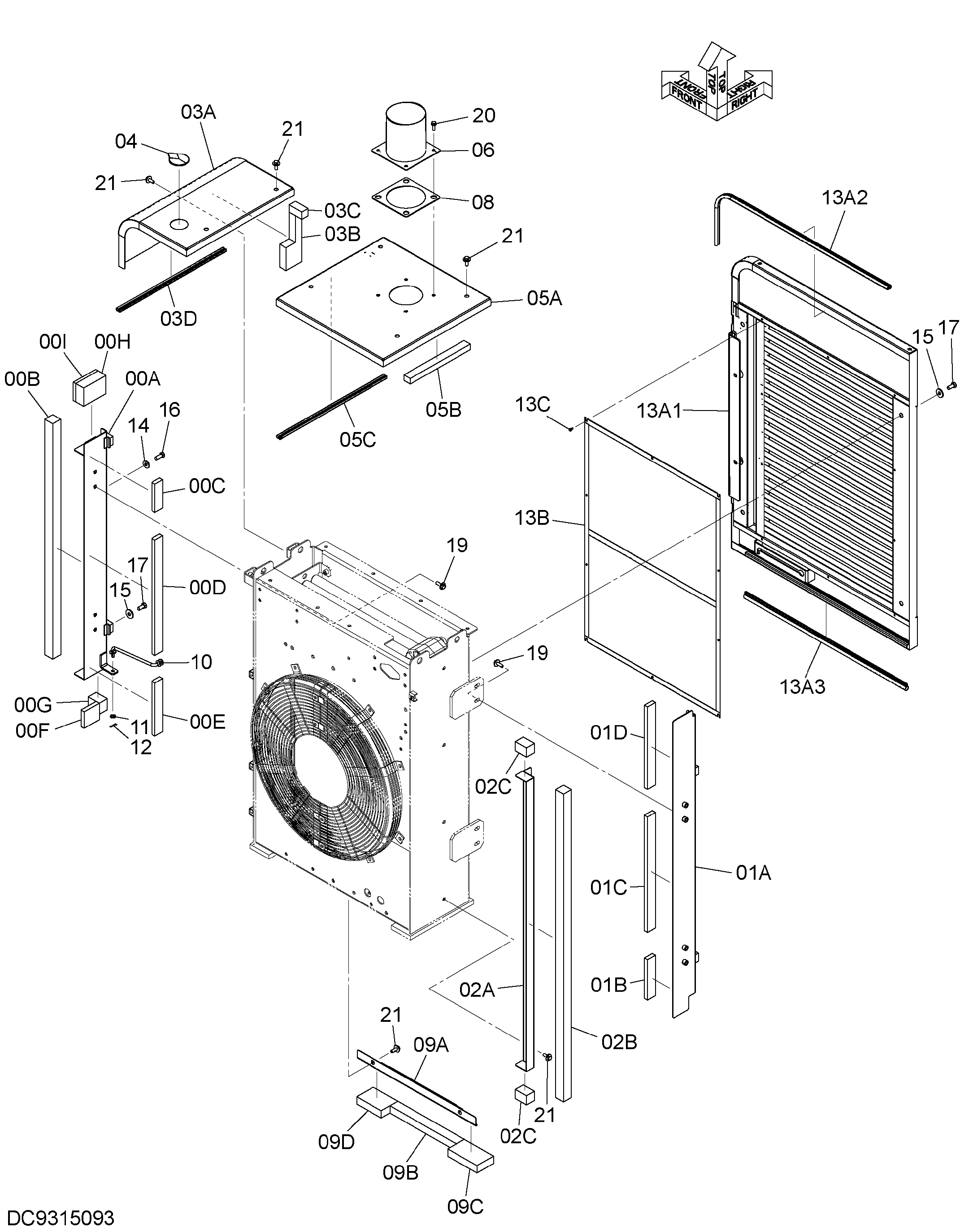

Заводская схема «Масляный радиатор крышка» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8122010 | Крышка | 1 |
| 00A | 7058844 | Крышка | 1 |
| 00B | 4714685 | Резиновая прокладка | 1 |
| 00C | 4714546 | Резиновая прокладка | 1 |
| 00D | 4714543 | Резиновая прокладка | 1 |
| 00E | 4714683 | Резиновая прокладка | 1 |
| 00F | 4714687 | Резиновое уплотнение | 1 |
| 00G | 4714686 | Резиновая прокладка | 1 |
| 00H | YA00003302 | Резиновое уплотнение | 1 |
| 00I | YA00003303 | Резиновое уплотнение | 1 |
| 01 | 8112093 | Крышка | 1 |
| 01A | 7058839 | Крышка | 1 |
| 01B | 4714573 | Резиновая прокладка | 1 |
| 01C | 4714543 | Резиновая прокладка | 1 |
| 01D | 4714574 | Резиновая прокладка | 1 |
| 02 | 8122012 | Крышка | 1 |
| 02A | 8122011 | Крышка | 1 |
| 02B | 4640354 | Резиновая прокладка | 1 |
| 02C | 4664827 | Резиновая прокладка | 2 |
| 03 | 7058827 | Крышка | 1 |
| 03A | 7058826 | Крышка | 1 |
| 03B | 4714628 | Резиновая прокладка | 1 |
| 03C | 4703339 | Резиновая прокладка | 1 |
| 03D | 4725220 | Резиновая прокладка | 1 |
| 04 | 3058180 | Резиновая втулка | 1 |
| 05 | 8122941 | Крышка | 1 |
| 05A | 7058823 | Крышка | 1 |
| 05B | 4717365 | Резиновая прокладка | 1 |
| 05C | 4717366 | Резиновая прокладка | 1 |
| 06 | 9764200 | Трубка воздушный | 1 |
| 08 | 4654835 | Манжета | 1 |
| 09 | 8122019 | Крышка | 1 |
| 09A | 3118895 | Крышка | 1 |
| 09B | 4714713 | Резиновая прокладка | 1 |
| 09C | 4714711 | Резиновая прокладка | 1 |
| 09D | 4714712 | Резиновая прокладка | 1 |
| 10 | 9773600 | Стойка | 1 |
| 11 | A590112 | Плоская шайба | 1 |
| 12 | 4022699 | Стопорный палец | 1 |
| 13 | 9313641 | Воздуховод | 1 |
| 13A | YA60002365 | Воздуховод | 1 |
| 13A1 | 5012959 | Воздуховод | 1 |
| 13A2 | 4714341 | Уплотнительная окантовка | 1 |
| 13A3 | 4714342 | Резиновая прокладка | 1 |
| 13B | 8121515 | Сетка | 1 |
| 13C | J260616 | Болт с шайбой | 10 |
| 13CA | J900616 | Болт | 1 |
| 13CB | A590106 | Плоская шайба | 1 |
| 14 | 4086894 | Шайба | 2 |
| 15 | 4338575 | Плоская шайба | 4 |
| 16 | J901435 | Болт | 2 |
| 17 | J921430 | Болт | 4 |
| 19 | J281240 | Болт с шайбой | 8 |
| 19A | J901240 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
| 20 | J271035 | Болт с шайбой | 4 |
| 20A | J901035 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | J281235 | Болт с шайбой | 14 |
| 21A | J901235 | Болт | 1 |
| 21B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
