Вентилятор привод трубопроводы — HITACHI ZX670LC-5B

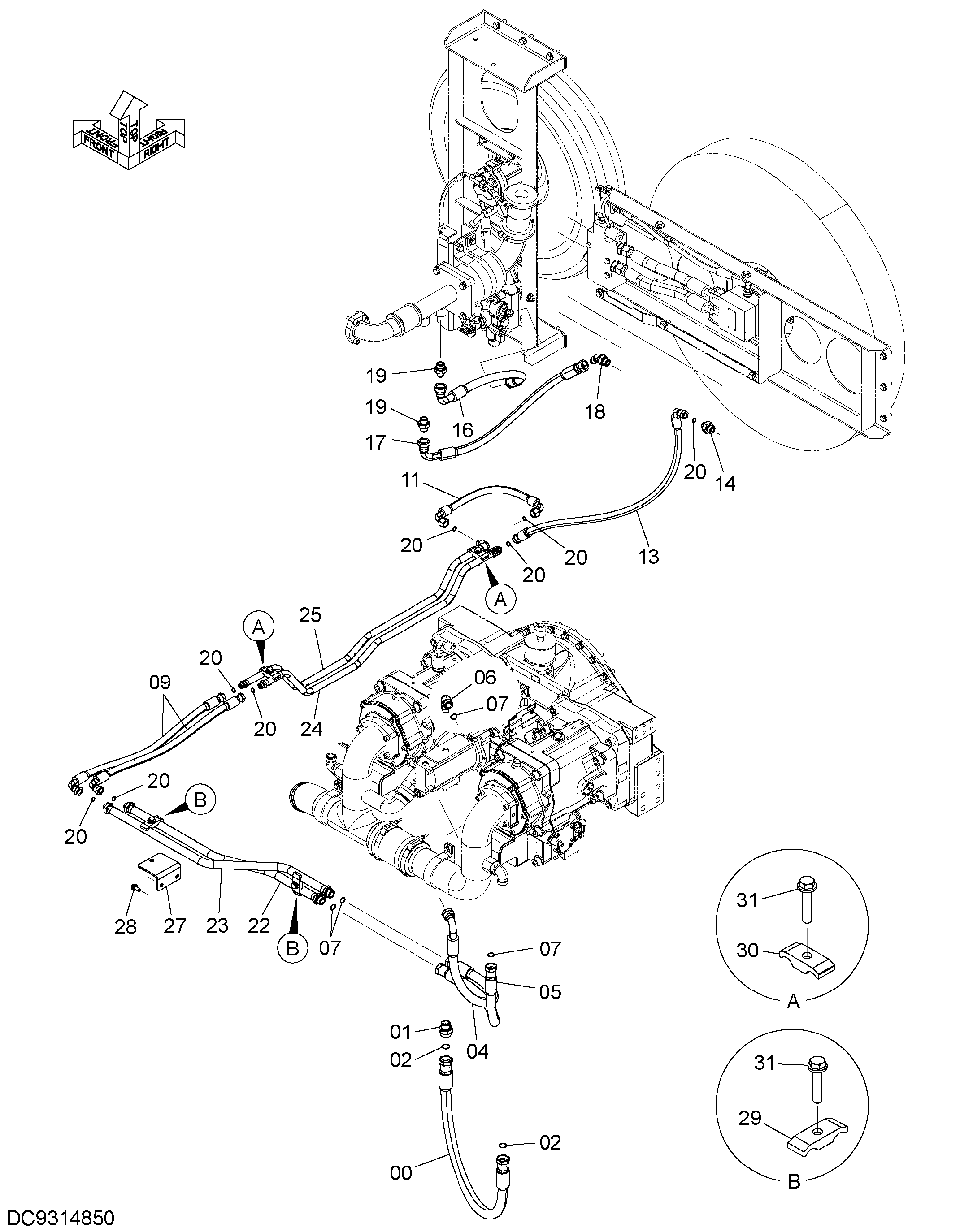

Заводская схема «Вентилятор привод трубопроводы» для HITACHI ZX670LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4205319 | Шланг | 1 |
| 01 | A853188 | Адаптер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | 4187328 | Уплотнительное кольцо | 2 |
| 04 | 4638813 | Шланг | 1 |
| 05 | 4672974 | Шланг | 1 |
| 06 | A853346 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4653731 | Шланг | 2 |
| 11 | 4633612 | Шланг | 1 |
| 13 | 4659734 | Шланг | 1 |
| 14 | A853164 | Адаптер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4695086 | Шланг | 1 |
| 17 | 4402714 | Шланг | 1 |
| 18 | A852266 | Угловой штуцер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | A852166 | Адаптер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4138938 | Уплотнительное кольцо | 8 |
| 22 | 8121883 | Трубка | 1 |
| 23 | 8121884 | Трубка | 1 |
| 24 | 8121885 | Трубка | 1 |
| 25 | 8121886 | Трубка | 1 |
| 27 | 9772429 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4189859 | Хомут трубки | 2 |
| 30 | 4189858 | Хомут трубки | 2 |
| 31 | J271260 | Болт с шайбой | 4 |
| 31A | J901260 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
