Головка блока цилиндров и боннет — HITACHI ZX65USB-3F

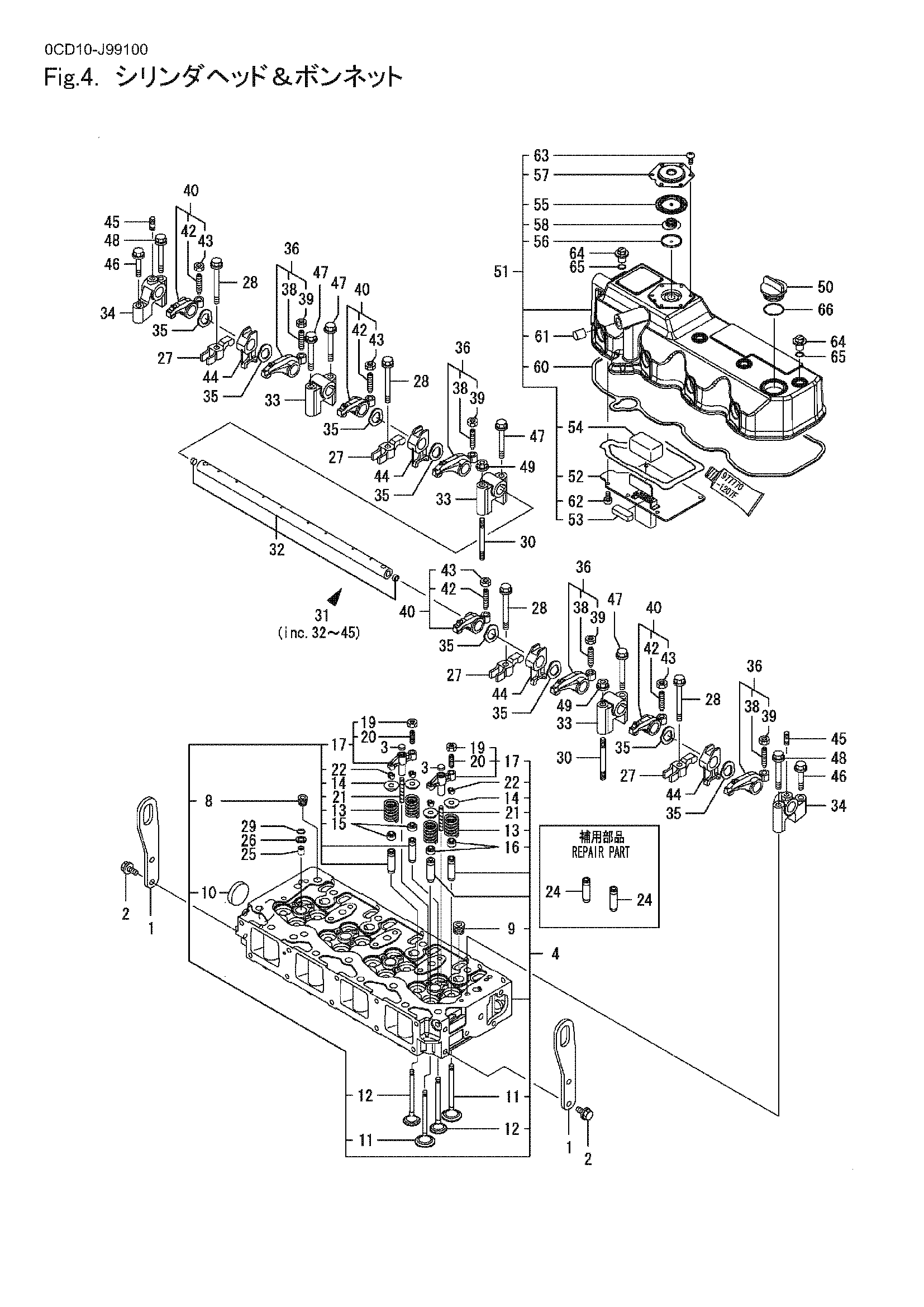

Заводская схема «Головка блока цилиндров и боннет» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 129907-07900 | Лифтер, двигатель | 2 |
| 2 | 26106-080162 | Болт M 8X 16 с покрытием | 4 |
| 3 | 123907-11550 | Сиденье A, клапан бридге | 8 |
| 4 | 129907-11700 | Головка в сборе, гидроцилиндр | 1 |
| 8 | 23876-020000 | Пробка PT1/4, винт | 1 |
| 9 | 23876-030000 | Пробка PT3/8, винт | 4 |
| 10 | 27241-400000 | Пробка 40 | 1 |
| 11 | 129907-11100 | Клапан(INT | 8 |
| 12 | 129907-11110 | Клапан(EXH | 8 |
| 13 | 129907-11120 | Клапан пружина | 16 |
| 14 | 119620-11180 | Фиксатор, пружина | 16 |
| 15 | 119803-11340 | Уплотнение, клапан стем(EXH | 8 |
| 16 | 124160-11340 | Уплотнение, клапан стем(INT | 8 |
| 17 | 129907-11510 | Бридге в сборе, клапан | 8 |
| 19 | 129150-11750 | Гайка M8XP1.0 | 8 |
| 20 | 123907-11830 | Скрве, клапан бридге | 8 |
| 21 | 123907-11820 | Направляющая, клапан бридге | 8 |
| 22 | 27310-070001 | Коттер в сборе | 16 |
| 24 | 129907-11800 | Направляющая, клапан | 16 |
| 25 | 119802-11870 | Защита, форсунка | 4 |
| 26 | 119625-11880 | Сиденье, форсунка | 4 |
| 27 | 129907-11910 | Фиксатор, ф.и.валве | 4 |
| 28 | 129907-11950 | Фланец болт, фиксатор | 4 |
| 29 | 24311-000120 | Уплотнительное кольцо 1A P 12.0 | 4 |
| 30 | 119593-11301 | Болт 8X80 | 2 |
| 31 | 129907-11341 | Опора CMP | 1 |
| 32 | 129907-11250 | Вал, коромысло рукоять | 1 |
| 33 | 129907-11260 | Опора A | 3 |
| 34 | 129907-11270 | Опора B | 2 |
| 35 | 123907-11280 | Ваве шайба | 8 |
| 36 | 129907-11650 | Рукоять в сборе, коромысло | 4 |
| 38 | 129150-11230 | Винт, клапан | 4 |
| 39 | 129150-11750 | Гайка M8XP1.0 | 4 |
| 40 | 129907-11660 | Рукоять в сборе, коромысло | 4 |
| 42 | 129150-11230 | Винт, клапан | 4 |
| 43 | 129150-11750 | Гайка M8XP1.0 | 4 |
| 44 | 129907-11920 | Педестал, фиксатор | 4 |
| 45 | 26226-080222 | Шпилька M 8X 22 с покрытием | 2 |
| 46 | 26106-080402 | Болт M 8X 40 с покрытием | 2 |
| 47 | 26106-080602 | Болт M 8X 60 с покрытием | 4 |
| 48 | 26106-080602 | Болт M 8X 60 с покрытием | 2 |
| 49 | 26306-080002 | Гайка | 2 |
| 50 | 124160-01751 | Крышка, заливная горловина | 1 |
| 51 | 129907-11321 | Боннет в сборе | 1 |
| 52 | 129907-03011 | Баффле пластина | 1 |
| 53 | 129907-03061 | Баффле | 1 |
| 54 | 129907-03070 | Баффле | 1 |
| 55 | 123907-03100 | Диапхрагм, сапун | 1 |
| 56 | 123907-03110 | Центральный пластина | 1 |
| 57 | 123907-03120 | Пластина, сапун | 1 |
| 58 | 123907-03140 | Пружина, диапхрагм | 1 |
| 60 | 129933-11310 | Прокладка, боннет | 1 |
| 61 | 119640-61400 | Пробка | 1 |
| 62 | 22857-500100 | Винт 5X10, таппинг | 6 |
| 63 | 22857-500100 | Винт 5X10, таппинг | 6 |
| 64 | 124160-11360 | Ручка | 4 |
| 65 | 24311-000120 | Уплотнительное кольцо 1A P 12.0 | 4 |
| 66 | 24311-000320 | Уплотнительное кольцо 1A P-32.0 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
