Гидроцилиндр рукояти — HITACHI ZX65USB-3F

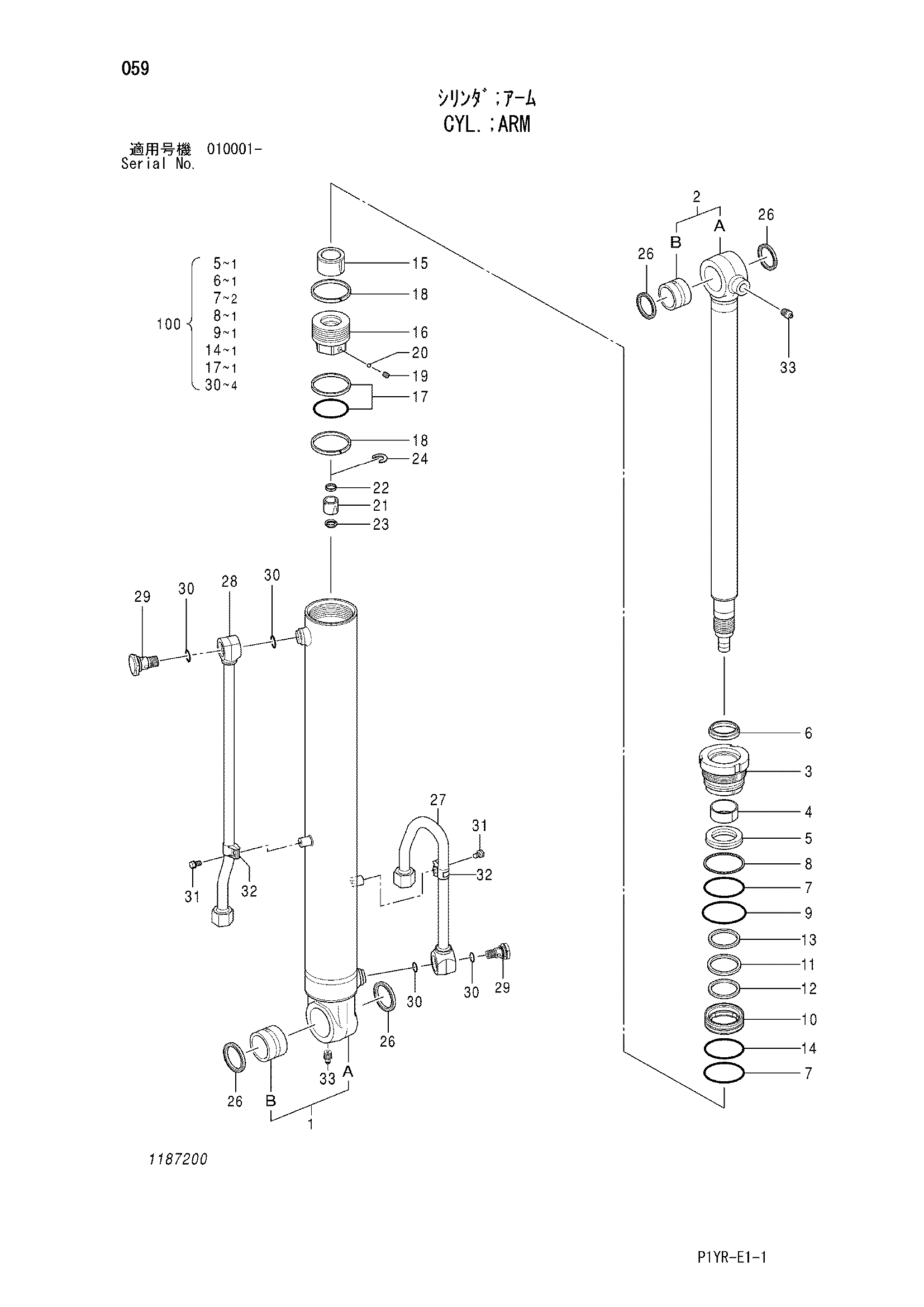

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4671379 | Гидроцилиндр рукояти | 1 | |
| 1 | 1187201 | Труба гидроцилиндра в сборе | 1 |
| 1B | 4334427 | Втулка | 1 |
| 2 | 1187202 | Шток поршня в сборе | 1 |
| 2B | 4334427 | Втулка | 1 |
| 3 | 0894203 | Головка гидроцилиндра | 1 |
| 4 | 1187203 | Втулка | 1 |
| 5 | 4070039 | У-ринг | 1 |
| 6 | 0453517 | Грязесъёмное кольцо | 1 |
| 7 | A811085 | Уплотнительное кольцо | 2 |
| 8 | 0854105 | Опорное кольцо | 1 |
| 9 | A810090 | Уплотнительное кольцо | 1 |
| 10 | 0894205 | Держатель | 1 |
| 11 | 0894206 | Уплотнение амортизатор | 1 |
| 12 | 0894207 | Проставка | 1 |
| 13 | 1187204 | Коллер | 1 |
| 14 | 0653302 | Опорное кольцо | 1 |
| 15 | 1187205 | Амортизирующий подшипник | 1 |
| 16 | 0894210 | Поршень | 1 |
| 17 | 0243803 | Уплотнительное кольцо | 1 |
| 18 | 1187206 | Направляющее кольцо | 2 |
| 19 | 0310612 | Установочный винт | 1 |
| 20 | 0111818 | Шарик | 1 |
| 21 | 0444708 | Амортизирующий подшипник | 1 |
| 22 | 0714904 | Уплотнение амортизатор | 1 |
| 23 | 0396211 | Ограничитель | 2 |
| 24 | 0444710 | Стопорное кольцо | 1 |
| 26 | 4679230 | Пылезащитное уплотнение | 4 |
| 27 | 1187207 | Трубка | 1 |
| 28 | 1187208 | Трубка | 1 |
| 29 | 4480022 | Пробка | 2 |
| 30 | 4509182 | Уплотнительное кольцо | 4 |
| 31 | 0826816 | Болт | 2 |
| 32 | 0826815 | Держатель | 2 |
| 33 | J75481 | Пресс-маслёнка | 2 |
| 100 | 4687560 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
