Поворот педаль (2)(правый боковой хоризонтал тип) — HITACHI ZX65USB-3F

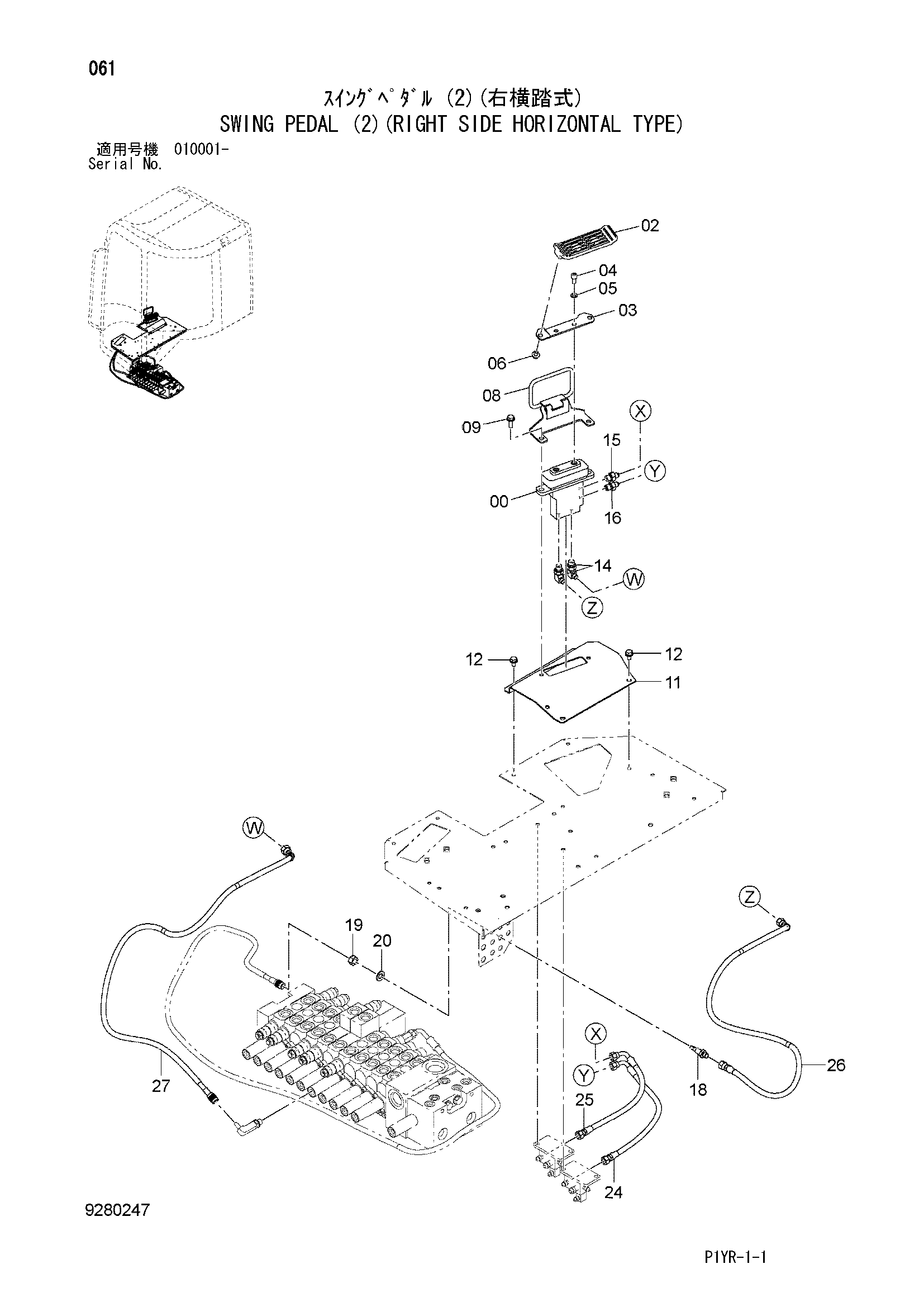

Заводская схема «Поворот педаль (2)(правый боковой хоризонтал тип)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 02 | 4612247 | Педаль | 1 |
| 03 | 4611406 | Кронштейн | 1 |
| 04 | J780816 | Болт с внутренним шестигранником | 2 |
| 05 | A590908 | Пружинная шайба | 2 |
| 06 | J260812 | Болт с шайбой | 2 |
| 06A | J900812 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 8098457 | Крышка | 1 |
| 09 | J260825 | Болт с шайбой | 2 |
| 09A | J900825 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 11 | 8110288 | Крышка | 1 |
| 12 | J260816 | Болт с шайбой | 4 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 14 | A852322 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4652862 | Фильтр | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4653496 | Адаптер | 1 |
| 19 | J950012 | Гайка | 1 |
| 20 | A590112 | Плоская шайба | 1 |
| 24 | 4677572 | Пластиковый шланг (WP) | 1 |
| 25 | 4677573 | Пластиковый шланг (WT) | 1 |
| 26 | 4677577 | Пластиковый шланг (W2) | 1 |
| 27 | 4677656 | Шланг (W1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
