Кабина (1) — HITACHI ZX65USB-3F

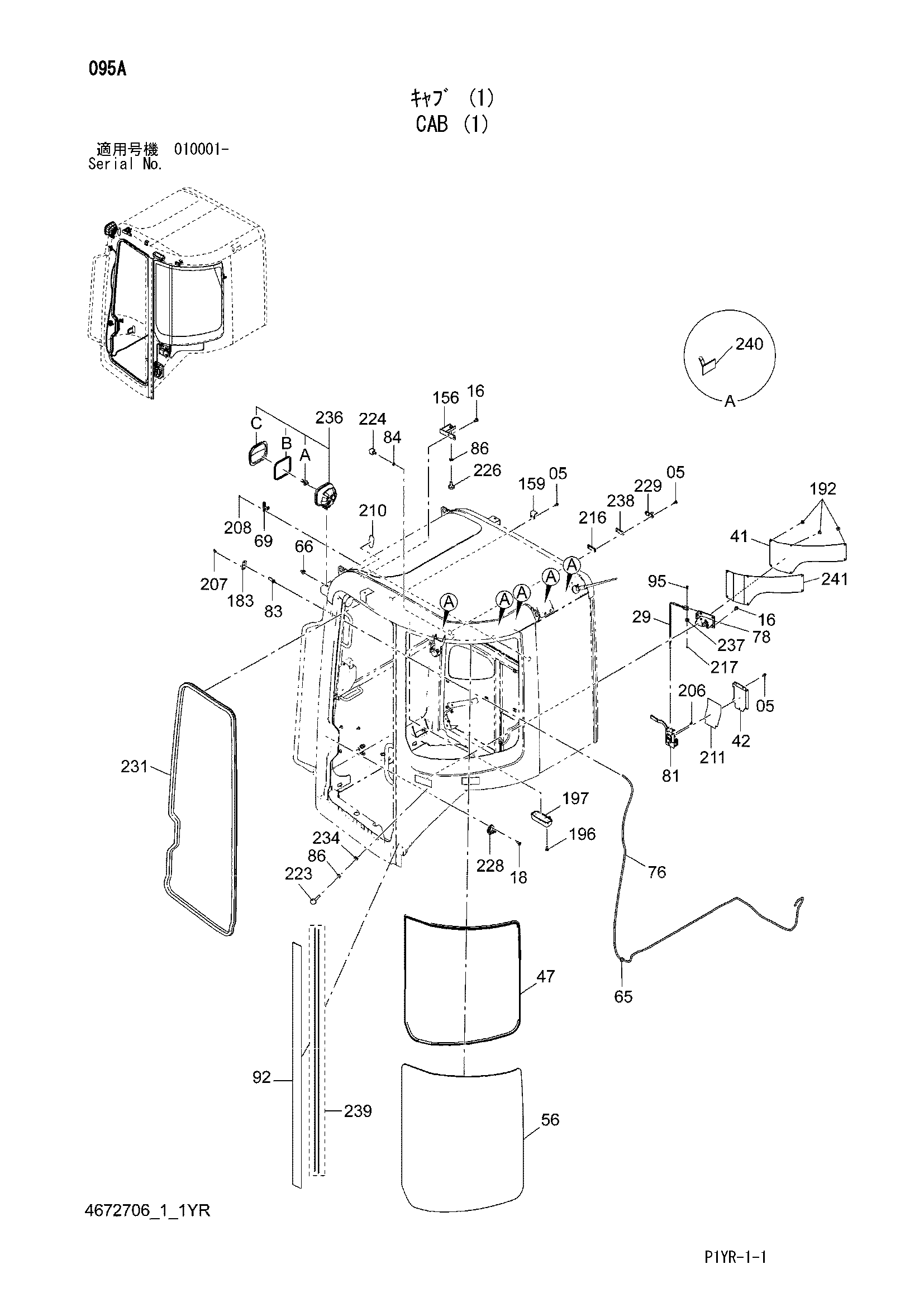

Заводская схема «Кабина (1)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4380970 | Болт | 7 |
| 16 | 4424770 | Болт | 6 |
| 18 | 4424759 | Болт | 2 |
| 29 | 4642302 | Трос | 1 |
| 41 | 4642313 | Крышка | 1 |
| 42 | 4642305 | Крышка | 1 |
| 47 | 4642270 | Уплотнительная окантовка | 1 |
| 56 | 4635162 | Стекло | 1 |
| 65 | 4380977 | Резиновая втулка | 1 |
| 66 | 4642275 | Резиновая втулка | 1 |
| 69 | 4642352 | Подвес | 1 |
| 76 | 4642273 | Шланг | 1 |
| 78 | 4642283 | Защёлка | 1 |
| 81 | 4642300 | Рычаг | 1 |
| 83 | 4380989 | Форсунка | 1 |
| 84 | 4424763 | Гайка | 1 |
| 86 | 4424763 | Гайка | 2 |
| 92 | 4646307 | Крышка | 1 |
| 95 | 4642304 | Палец | 1 |
| 156 | 4646305 | Кронштейн | 1 |
| 159 | 4680534 | Кронштейн | 1 |
| 183 | 4424709 | Пластина | 1 |
| 192 | 4680259 | Заклёпка | 6 |
| 196 | 4690218 | Винт | 2 |
| 197 | 4642311 | Плафон кабины | 1 |
| 206 | 4680554 | Винт | 3 |
| 207 | 4380957 | Винт | 2 |
| 208 | 4680547 | Винт | 2 |
| 210 | 4642341 | Уплотнение | 1 |
| 211 | 4680537 | Уплотнение | 1 |
| 216 | 4642289 | Сиденье | 1 |
| 217 | 4642303 | Палец | 1 |
| 223 | 4680293 | Ограничитель | 1 |
| 224 | 4642286 | Ограничитель | 1 |
| 226 | 4680533 | Ограничитель | 1 |
| 228 | 4347035 | Ответная планка | 1 |
| 229 | 4642288 | Ответная планка | 1 |
| 231 | 4642306 | Уплотнительная окантовка | 1 |
| 234 | 4646474 | Шайба | 1 |
| 236 | 4608379 | Фара | 1 |
| 236A | 4375215 | Лампа | 1 |
| 236B | 4428123 | Прокладка | 1 |
| 236C | 4634053 | Рассеиватель | 1 |
| 237 | 4690217 | Шайба | 1 |
| 238 | 4698956 | Регулировочная шайба | 1 |
| 239 | 4424755 | Резиновая прокладка | 1 |
| 240 | 4347049 | Крип | 5 |
| 241 | 4642314 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
