Блок кондиционера — HITACHI ZX65USB-3F

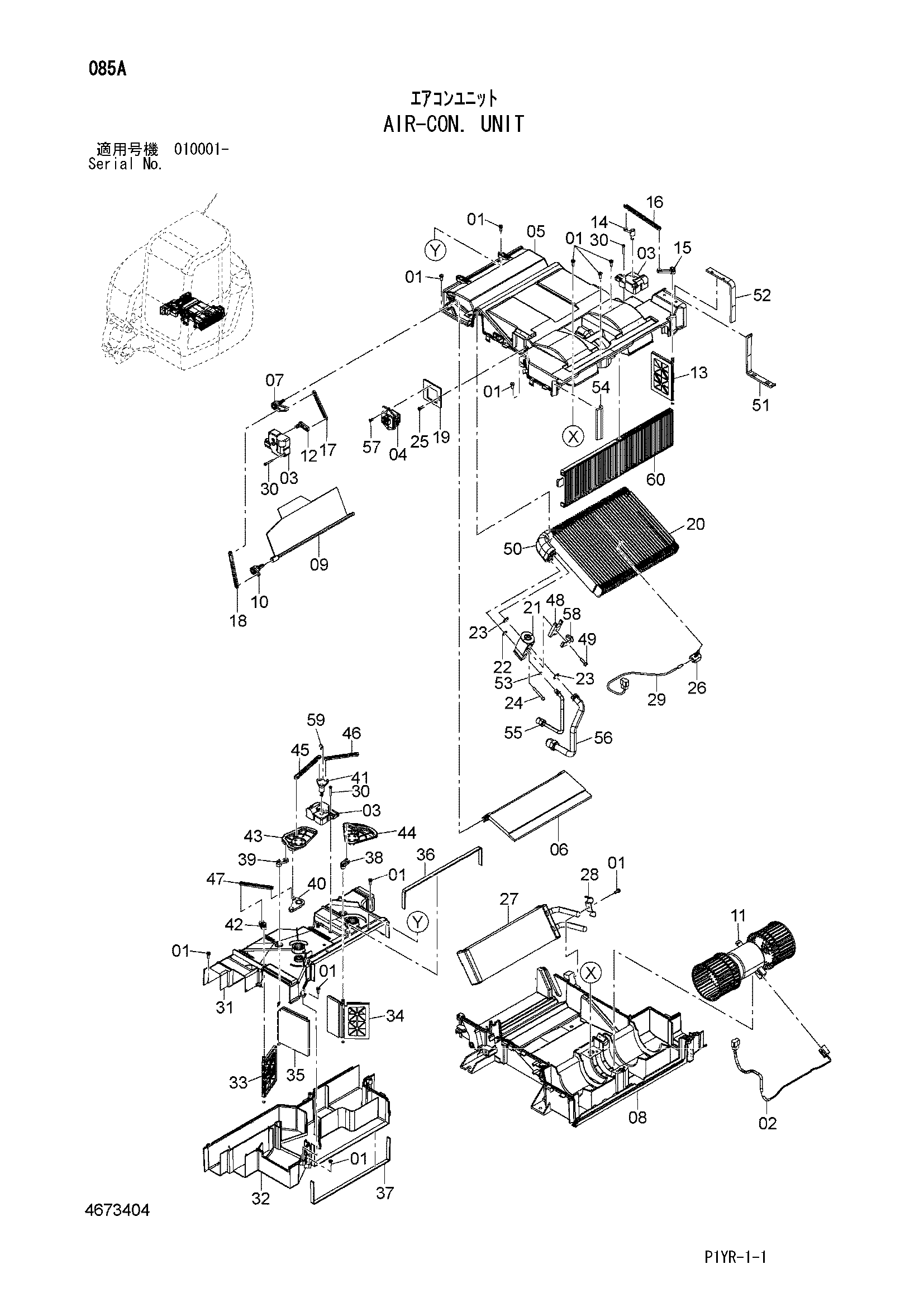

Заводская схема «Блок кондиционера» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4673404 | Блок кондиционера | 1 | |
| 01 | 4699658 | Винт | 19 |
| 02 | 4694396 | Жгут проводов | 1 |
| 03 | 4694400 | Гидромотор | 3 |
| 04 | 4694393 | Резистор | 1 |
| 05 | 4694380 | Корпус | 1 |
| 06 | 4694390 | Пластина | 1 |
| 07 | 4694418 | Рычаг | 1 |
| 08 | 4694379 | Корпус | 1 |
| 09 | 4694389 | Пластина | 1 |
| 10 | 4694425 | Рычаг | 1 |
| 11 | 4694398 | Вентилятор | 1 |
| 12 | 4694414 | Рычаг | 1 |
| 13 | 4694404 | Винг | 1 |
| 14 | 4694413 | Рычаг | 1 |
| 15 | 4694417 | Рычаг | 1 |
| 16 | 4694420 | Шток | 1 |
| 17 | 4694421 | Шток | 1 |
| 18 | 4694423 | Шток | 1 |
| 19 | 4694383 | Пластина | 1 |
| 20 | 4694394 | Евапоратор | 1 |
| 21 | 4694391 | Клапан | 1 |
| 22 | 4699659 | Уплотнительное кольцо | 1 |
| 23 | 4699660 | Уплотнительное кольцо | 2 |
| 24 | 4699661 | Болт | 2 |
| 25 | 4699662 | Винт | 2 |
| 26 | 4694397 | Держатель | 1 |
| 27 | 4694392 | Коре | 1 |
| 28 | 4694385 | Хомут | 1 |
| 29 | 4694395 | Жгут проводов | 1 |
| 30 | 4699663 | Винт | 9 |
| 31 | 4694381 | Корпус | 1 |
| 32 | 4694382 | Корпус | 1 |
| 33 | 4694403 | Винг | 1 |
| 34 | 4694402 | Винг | 1 |
| 35 | 4694401 | Винг | 1 |
| 36 | 4699664 | Резиновая прокладка | 1 |
| 37 | 4699665 | Резиновая прокладка | 1 |
| 38 | 4694424 | Рычаг | 1 |
| 39 | 4694430 | Рычаг | 1 |
| 40 | 4694427 | Рычаг | 1 |
| 41 | 4694415 | Рычаг | 1 |
| 42 | 4694429 | Рычаг | 1 |
| 43 | 4694426 | Рычаг | 1 |
| 44 | 4694419 | Рычаг | 1 |
| 45 | 4694792 | Шток | 1 |
| 46 | 4694422 | Шток | 1 |
| 47 | 4694428 | Шток | 1 |
| 48 | 4694386 | Пластина | 1 |
| 49 | 4694399 | Винт | 1 |
| 50 | 4694411 | Резиновая прокладка | 1 |
| 51 | 4694405 | Резиновая прокладка | 1 |
| 52 | 4694406 | Резиновая прокладка | 1 |
| 53 | 4699666 | Уплотнительное кольцо | 1 |
| 54 | 4694410 | Резиновая прокладка | 1 |
| 55 | 4694791 | Трубка | 1 |
| 56 | 4694387 | Трубка | 1 |
| 57 | 4699667 | Винт | 2 |
| 58 | 4694384 | Кронштейн | 1 |
| 59 | 4694793 | Пластина | 1 |
| 60 | 4684045 | Фильтр воздушный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
