Пилотные гидролинии (1-2) — HITACHI ZX65USB-3F

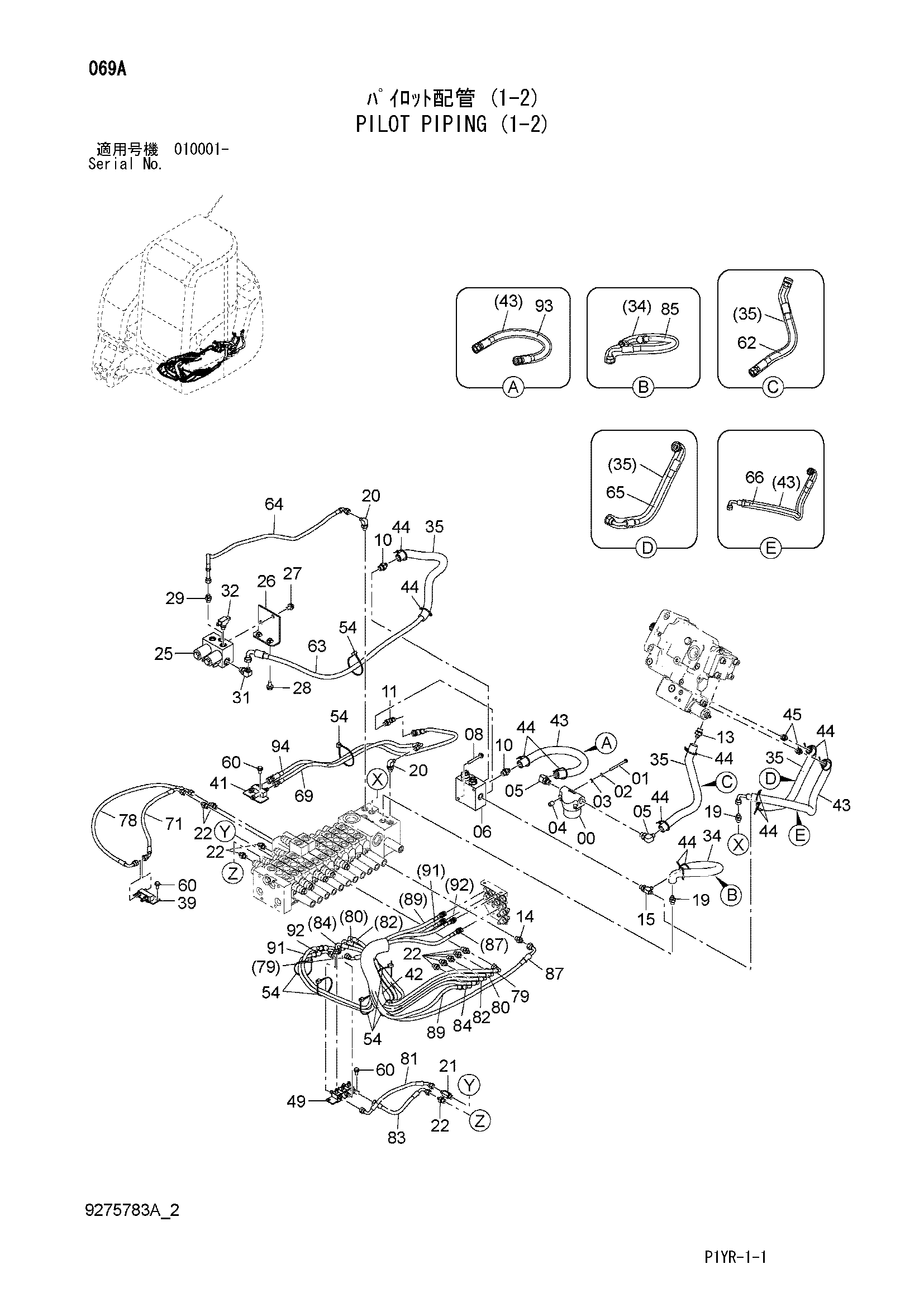

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457683 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00B | 4294129 | Фильтрующий элемент | 1 |
| 00C | 4294161 | Уплотнительное кольцо | 1 |
| 01 | J900680 | Болт | 2 |
| 02 | A590906 | Пружинная шайба | 2 |
| 03 | A590106 | Плоская шайба | 2 |
| 04 | 4277425 | Проставка | 2 |
| 05 | A852333 | Угловой штуцер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4678258 | Клапан | 1 |
| 08 | J260865 | Болт с шайбой | 2 |
| 08A | J900865 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 10 | A852133 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852322 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | A852122 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852422 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852322 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4270517 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852122 | Адаптер | 10 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4607613 | Электромагнитный клапан | 1 |
| 26 | 9760775 | Кронштейн | 1 |
| 27 | J271020 | Болт с шайбой | 2 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | A852122 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852333 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4226388 | Тройник | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4483307 | Защита шланга | 1 |
| 35 | 4482753 | Защита шланга | 3 |
| 39 | 4712372 | Коллектор | 1 |
| 41 | 4712371 | Коллектор | 1 |
| 42 | 4376631 | Защитный кожух | 1 |
| 43 | 4489556 | Защита шланга | 2 |
| 44 | 4326365 | Ленточный зажим | 12 |
| 45 | A852122 | Адаптер | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4712714 | Коллектор | 1 |
| 54 | 4055312 | Ленточный зажим | 7 |
| 60 | J260820 | Болт с шайбой | 6 |
| 60A | J900820 | Болт | 1 |
| 60B | A590108 | Плоская шайба | 1 |
| 62 | 4685504 | Шланг | 1 |
| 63 | 4685505 | Шланг (P4) | 1 |
| 64 | 4685506 | Шланг (P5) | 1 |
| 65 | 4685507 | Шланг | 1 |
| 66 | 4685508 | Шланг (LS) | 1 |
| 69 | 4685511 | Шланг (D1) | 1 |
| 71 | 4685513 | Шланг (DR2) | 1 |
| 78 | 4685520 | Шланг (6A) | 1 |
| 79 | 4685521 | Шланг (6B) | 1 |
| 80 | 4685522 | Шланг (7B) | 1 |
| 81 | 4685523 | Шланг (8A) | 1 |
| 82 | 4685524 | Шланг (8B) | 1 |
| 83 | 4685525 | Шланг (9A) | 1 |
| 84 | 4685526 | Шланг (9B) | 1 |
| 85 | 4685527 | Шланг (PGR) | 1 |
| 87 | 4685529 | Шланг (1B, 24) | 1 |
| 89 | 4685531 | Шланг (10B, 11) | 1 |
| 91 | 4685533 | Шланг (PM2, 21) | 1 |
| 92 | 4685534 | Шланг (PM3, 13) | 1 |
| 93 | 4685535 | Шланг | 1 |
| 94 | 4685536 | Шланг (ET) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
