Кабина в сборе — HITACHI ZX65USB-3F

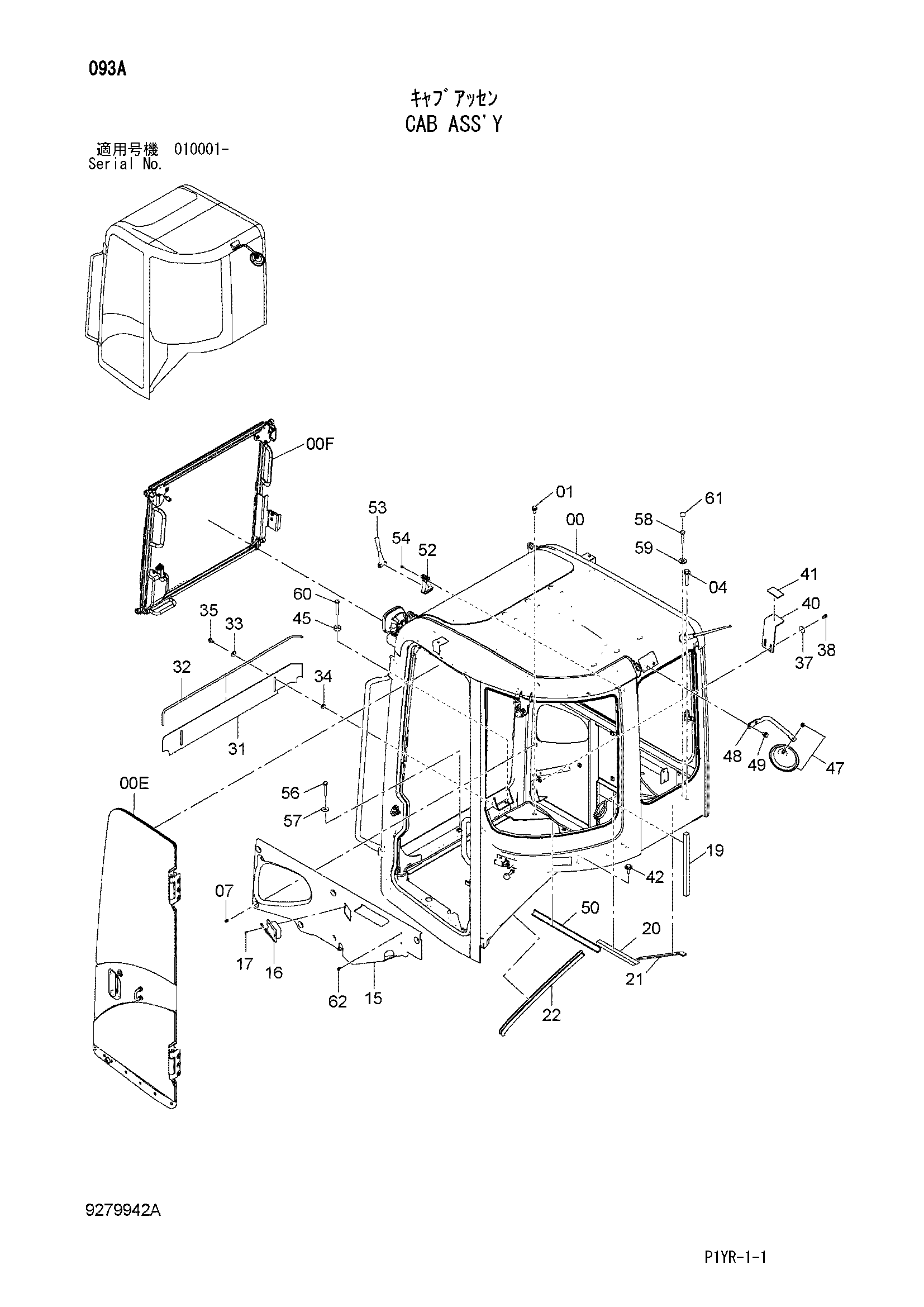

Заводская схема «Кабина в сборе» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4672706 | Кабина | 1 |
| 00E | 4678698 | Дверь | 1 |
| 00F | 4678702 | Передний окно сасх | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | J281275 | Болт с шайбой | 3 |
| 04A | J901275 | Болт | 1 |
| 04B | 4249324 | Шайба | 1 |
| 07 | J680612 | Винт с шайбой | 6 |
| 15 | 4690396 | Крышка | 1 |
| 16 | 4627502 | Асхтрай | 1 |
| 17 | M470416 | Винт | 2 |
| 19 | 4635277 | Резиновая прокладка | 1 |
| 20 | 4635278 | Резиновая прокладка | 1 |
| 21 | 4636340 | Резиновая прокладка | 1 |
| 22 | 4635279 | Уплотнитель | 1 |
| 31 | 3103475 | Крышка | 1 |
| 32 | 4636734 | Амортизатор | 1 |
| 33 | 4303547 | Шайба | 2 |
| 34 | J222010 | Шайба | 2 |
| 35 | J260820 | Болт с шайбой | 2 |
| 35A | J900820 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 37 | 4308365 | Шайба | 2 |
| 38 | J900820 | Болт | 2 |
| 40 | 4678537 | Кронштейн | 1 |
| 41 | 4684960 | Резиновая прокладка | 1 |
| 42 | J281235 | Болт с шайбой | 1 |
| 42A | J901235 | Болт | 1 |
| 42B | 4249324 | Шайба | 1 |
| 45 | 4681436 | Проставка | 1 |
| 47 | 4622853 | Зеркало | 1 |
| 48 | 3113112 | Стойка | 1 |
| 49 | J271020 | Болт с шайбой | 2 |
| 49A | J901020 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | 4687471 | Резиновая прокладка | 1 |
| 52 | 2038764 | Кронштейн | 1 |
| 53 | 4362700 | Молоток | 1 |
| 54 | J680512 | Винт с шайбой | 2 |
| 56 | J921065 | Болт | 2 |
| 57 | J217083 | Шайба | 2 |
| 58 | J921260 | Болт | 2 |
| 59 | 4183252 | Шайба | 2 |
| 60 | J921070 | Болт | 1 |
| 61 | 4642322 | Колпачок | 2 |
| 62 | J680612 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
