Топливоподкачивающий насос — HITACHI ZX65USB-3F

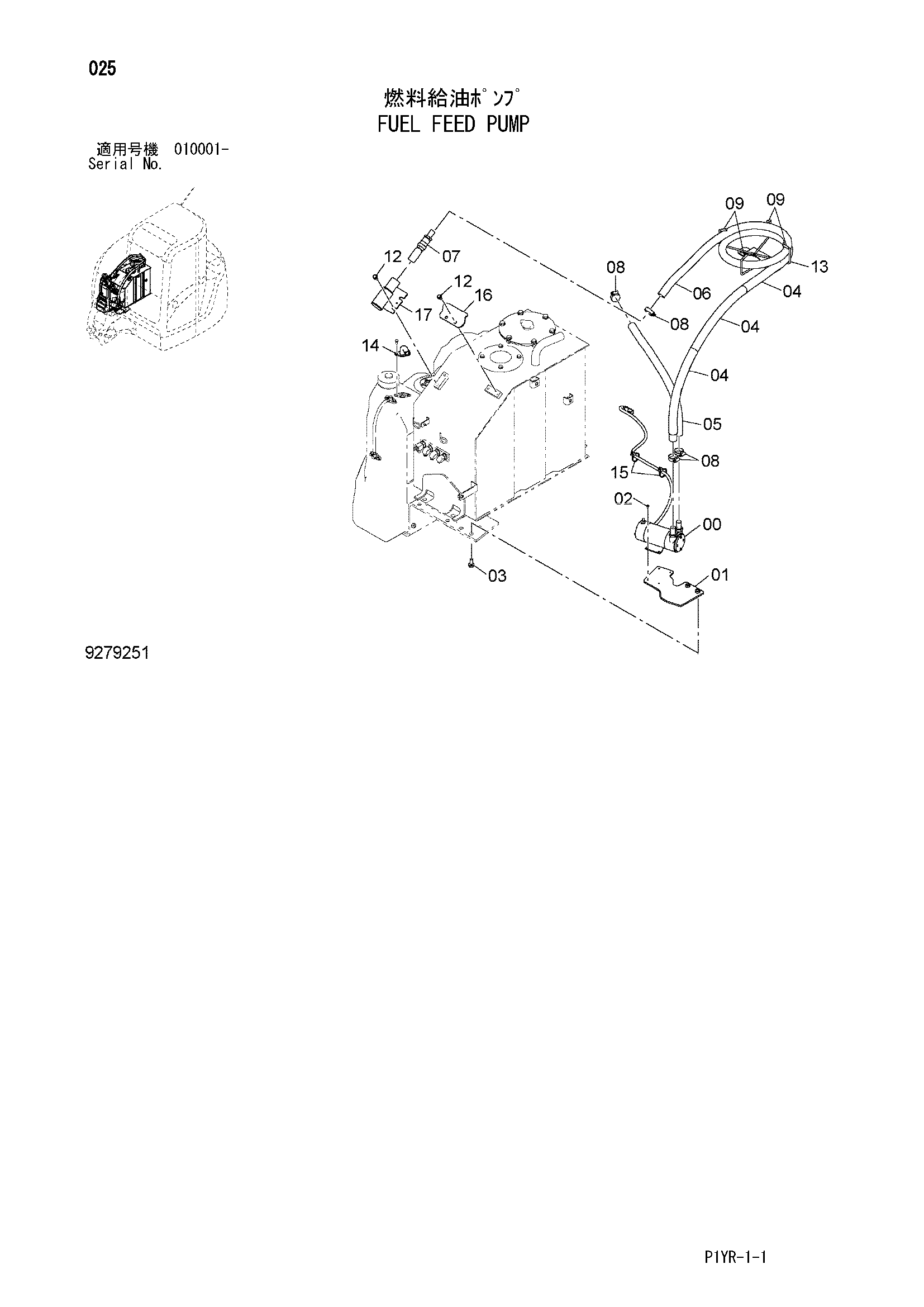

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4675745 | Насос | 1 |
| 01 | 8111058 | Кронштейн | 1 |
| 02 | J650410 | Винт | 4 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4327294 | Защитный кожух | 3 |
| 05 | 4674009 | Шланг | 1 |
| 06 | 4674015 | Шланг | 1 |
| 07 | 4675746 | Сетчатый фильтр | 1 |
| 08 | 4504367 | Хомут шланга | 4 |
| 09 | 4676053 | Колпачок | 4 |
| 12 | J260820 | Болт с шайбой | 4 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 8111005 | Кронштейн | 1 |
| 14 | 9768359 | Фланец | 1 |
| 15 | 4055311 | Ленточный зажим | 2 |
| 16 | 4680619 | Кронштейн | 1 |
| 17 | 8114019 | Держатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
