Стрела детали — HITACHI ZX65USB-3F

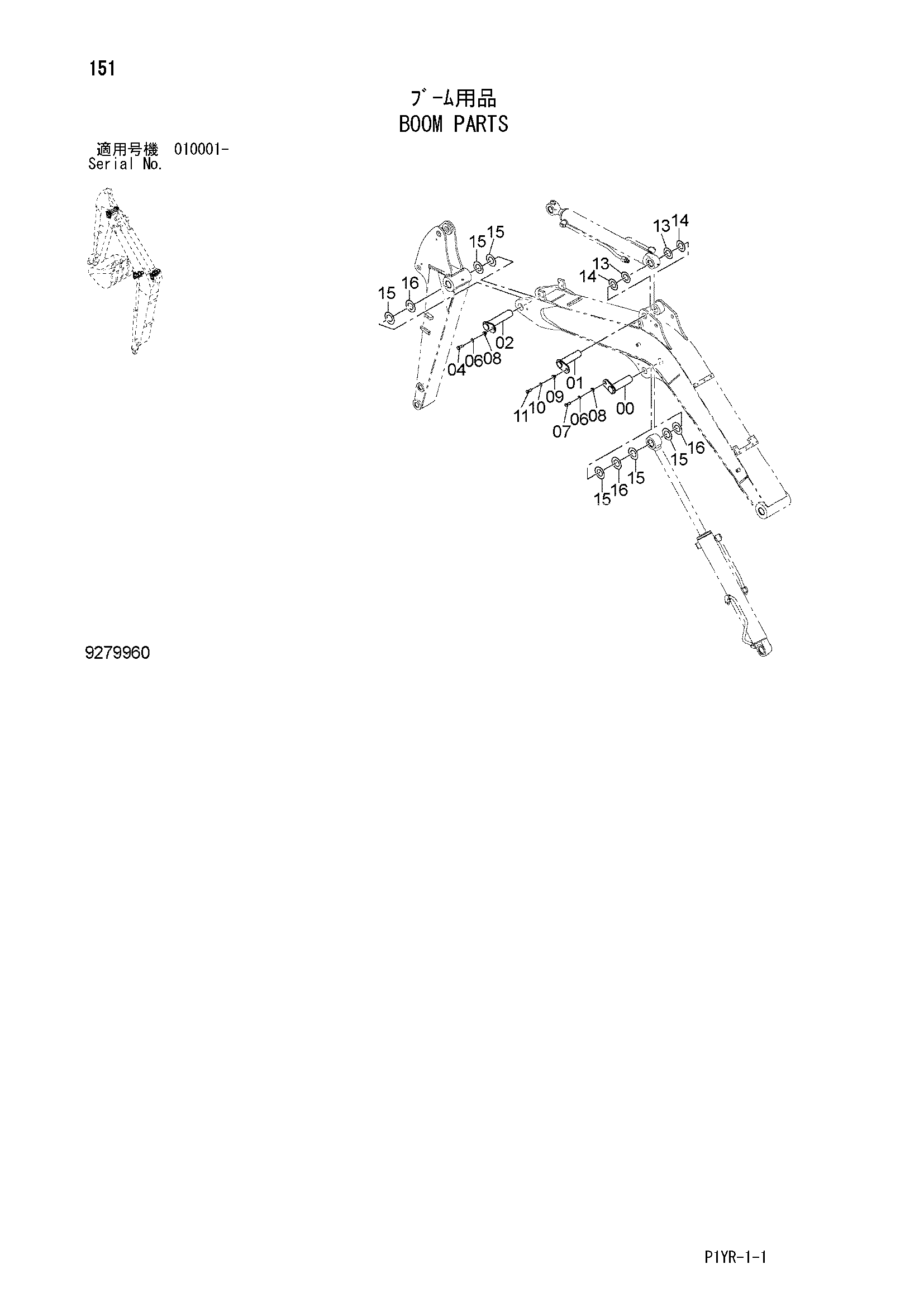

Заводская схема «Стрела детали» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9759950 | Палец | 1 |
| 01 | 9759951 | Палец | 1 |
| 02 | 9758158 | Палец | 1 |
| 04 | J901645 | Болт | 1 |
| 06 | A590916 | Пружинная шайба | 2 |
| 07 | J901640 | Болт | 1 |
| 08 | 4349716 | Втулка | 2 |
| 09 | 4339355 | Втулка | 1 |
| 10 | A590914 | Пружинная шайба | 1 |
| 11 | J901440 | Болт | 1 |
| 13 | 4353674 | Регулировочная шайба 0.5mm | 2 |
| 14 | 4374459 | Упорная пластина | 2 |
| 15 | 4365639 | Регулировочная шайба 0.5mm | 6 |
| 16 | 4365641 | Регулировочная шайба 1.0mm | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
