Основные гидролинии (2) — HITACHI ZX65USB-3F

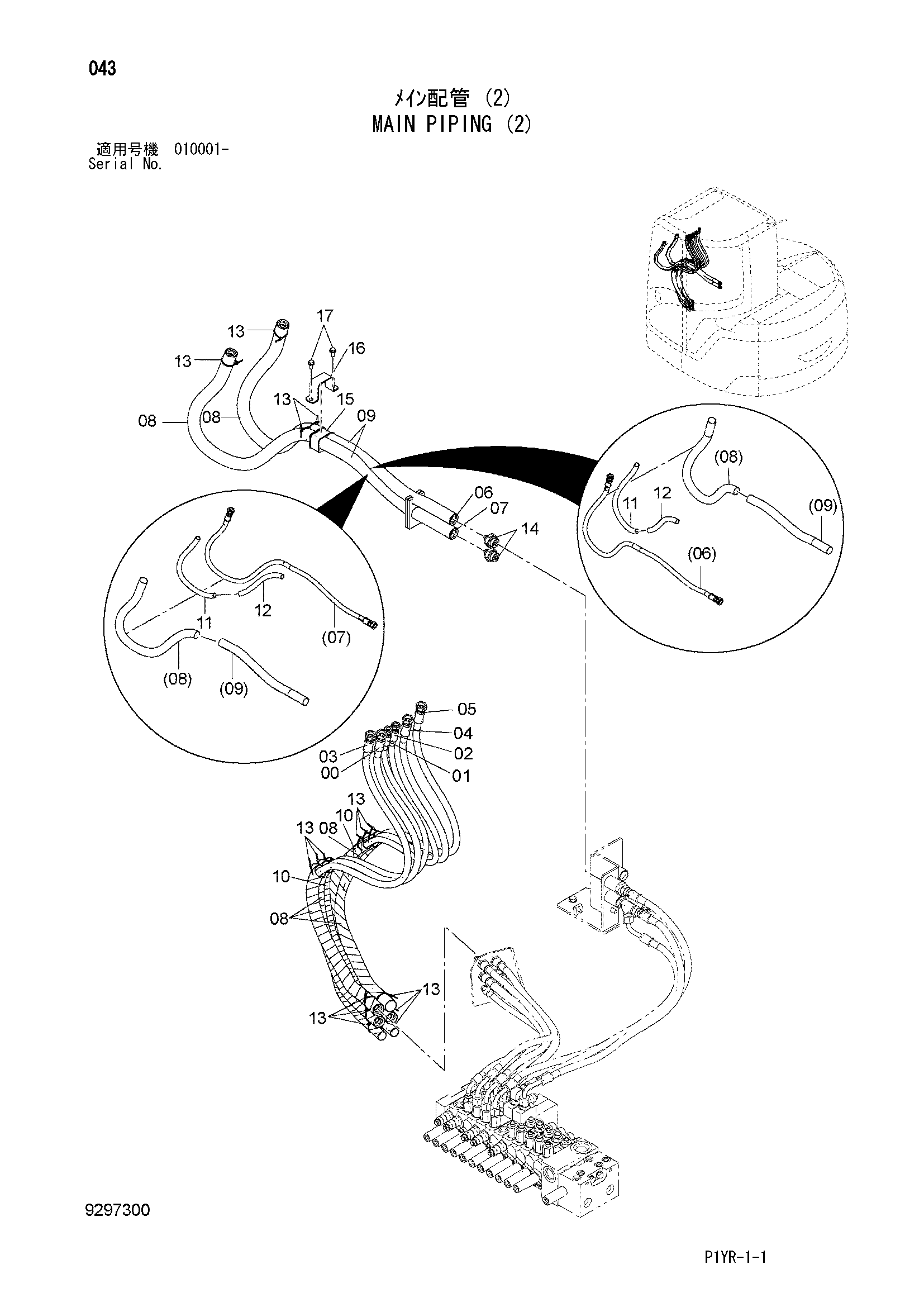

Заводская схема «Основные гидролинии (2)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4685490 | Шланг (F5, 2) | 1 |
| 01 | 4685491 | Шланг (F4, 3) | 1 |
| 02 | 4685492 | Шланг (F1, 4) | 1 |
| 03 | 4685493 | Шланг (F6, 1) | 1 |
| 04 | 4685494 | Шланг (F2, 5) | 1 |
| 05 | 4685495 | Шланг (F3, 6) | 1 |
| 06 | 4685496 | Шланг (F7) | 1 |
| 07 | 4685497 | Шланг (F8) | 1 |
| 08 | 4489565 | Защита шланга | 6 |
| 09 | 4489560 | Защита шланга | 2 |
| 10 | 4603849 | Защита шланга | 2 |
| 11 | 4327294 | Защитный кожух | 2 |
| 12 | 4376631 | Защитный кожух | 2 |
| 13 | 4326365 | Ленточный зажим | 16 |
| 14 | 4279302 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4622376 | Резиновая втулка | 1 |
| 16 | 4675027 | Клумп шланг | 1 |
| 17 | J260820 | Болт с шайбой | 2 |
| 17A | J900820 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
