Кондиционер (2-2) — HITACHI ZX65USB-3F

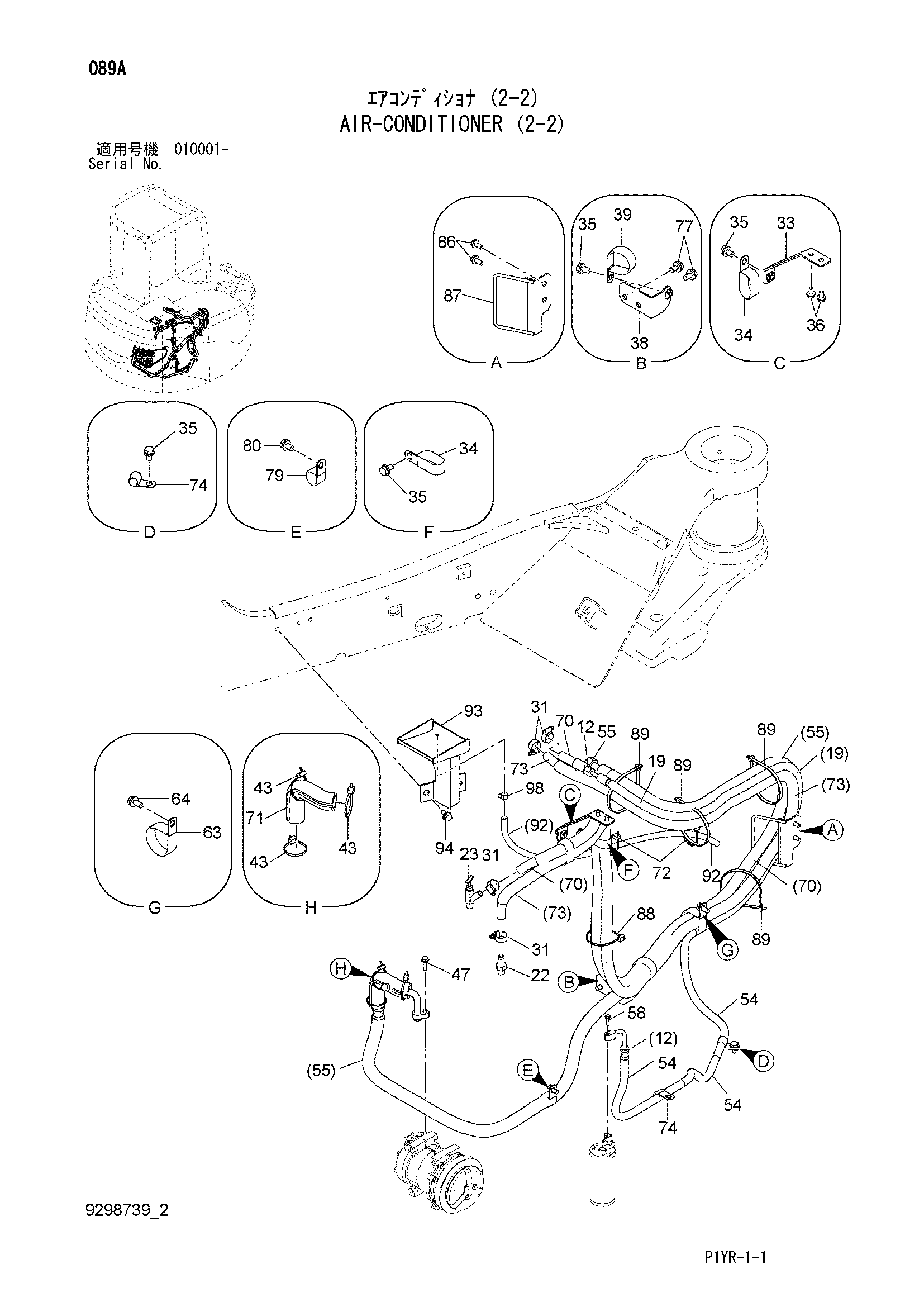

Заводская схема «Кондиционер (2-2)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4678057 | Шланг радиатора | 1 |
| 19 | 4313056 | Трубка | 1 |
| 22 | 4294662 | Адаптер | 1 |
| 23 | 4508050 | Кран | 1 |
| 31 | 4514699 | Хомут шланга | 4 |
| 33 | 9768276 | Кронштейн | 1 |
| 34 | 4295017 | Зажим | 2 |
| 35 | J271020 | Болт с шайбой | 4 |
| 35A | J901020 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | J260816 | Болт с шайбой | 2 |
| 36A | J900816 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 38 | 9769032 | Кронштейн | 1 |
| 39 | 4190265 | Зажим | 1 |
| 43 | 4055312 | Ленточный зажим | 3 |
| 47 | J260830 | Болт с шайбой | 1 |
| 47A | J900830 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 54 | 4327293 | Защитный кожух | 3 |
| 55 | 9291683 | Шланг радиатора | 1 |
| 58 | J260625 | Болт с шайбой | 1 |
| 58A | J900625 | Болт | 1 |
| 58B | A590106 | Плоская шайба | 1 |
| 63 | 4193816 | Зажим | 1 |
| 64 | J271025 | Болт с шайбой | 1 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 70 | 9291681 | Водяной шланг | 1 |
| 71 | 4430923 | Трубка | 1 |
| 72 | 4055312 | Ленточный зажим | 2 |
| 73 | 9291682 | Водяной шланг | 1 |
| 74 | 4190253 | Зажим | 2 |
| 77 | J271020 | Болт с шайбой | 2 |
| 77A | J901020 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 79 | 4192035 | Зажим | 1 |
| 80 | J271020 | Болт с шайбой | 1 |
| 80A | J901020 | Болт | 1 |
| 80B | J222010 | Шайба | 1 |
| 86 | J260820 | Болт с шайбой | 2 |
| 86A | J900820 | Болт | 1 |
| 86B | A590108 | Плоская шайба | 1 |
| 87 | 9769033 | Направляющая шланг | 1 |
| 88 | 4055312 | Ленточный зажим | 1 |
| 89 | 4323613 | Ленточный зажим | 4 |
| 92 | 4363459 | Топливный шланг | 1 |
| 93 | 7053512 | Трай | 1 |
| 94 | J271025 | Болт с шайбой | 2 |
| 94A | J901025 | Болт | 1 |
| 94B | J222010 | Шайба | 1 |
| 98 | 4339258 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
