Электрооборудование (3) — HITACHI ZX65USB-3F

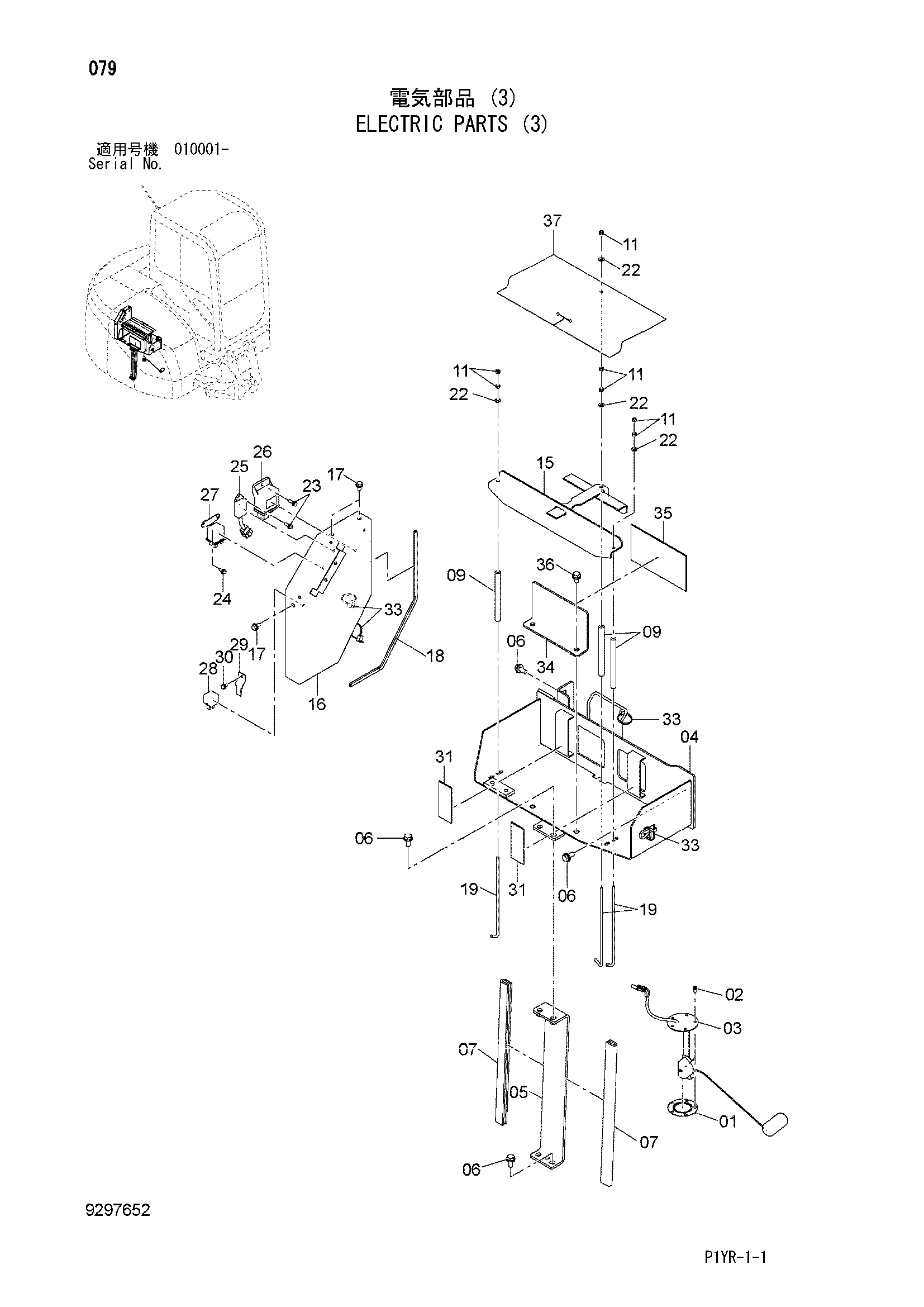

Заводская схема «Электрооборудование (3)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4376524 | Манжета | 1 |
| 02 | 4382035 | Винт | 5 |
| 03 | 4681456 | Поплавок | 1 |
| 04 | 7052535 | Кронштейн | 1 |
| 05 | 8095065 | Кронштейн | 1 |
| 06 | J271025 | Болт с шайбой | 8 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4617494 | Резиновая прокладка | 2 |
| 09 | 4289704 | Трубка | 3 |
| 11 | M500605 | Гайка | 7 |
| 15 | 8113645 | Держатель | 1 |
| 16 | 8110365 | Крышка | 1 |
| 17 | J260816 | Болт с шайбой | 3 |
| 17A | J900816 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 18 | 4423118 | Амортизатор | 1 |
| 19 | 4623696 | Болт | 3 |
| 22 | J222006 | Шайба | 4 |
| 23 | J680620 | Винт с шайбой | 2 |
| 24 | J680616 | Винт с шайбой | 2 |
| 25 | 4626351 | Таймер | 1 |
| 26 | 4626350 | Реле защитный | 1 |
| 27 | 4626352 | Реле | 1 |
| 28 | 4673215 | Реле | 1 |
| 29 | 4673216 | Кронштейн | 1 |
| 30 | J680612 | Винт с шайбой | 1 |
| 31 | 4687729 | Резиновая прокладка | 2 |
| 33 | 4055311 | Ленточный зажим | 4 |
| 34 | 4687727 | Кронштейн | 1 |
| 35 | 4687728 | Резиновая прокладка | 1 |
| 36 | J271020 | Болт с шайбой | 2 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4688356 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
