Крышка (1) — HITACHI ZX65USB-3F

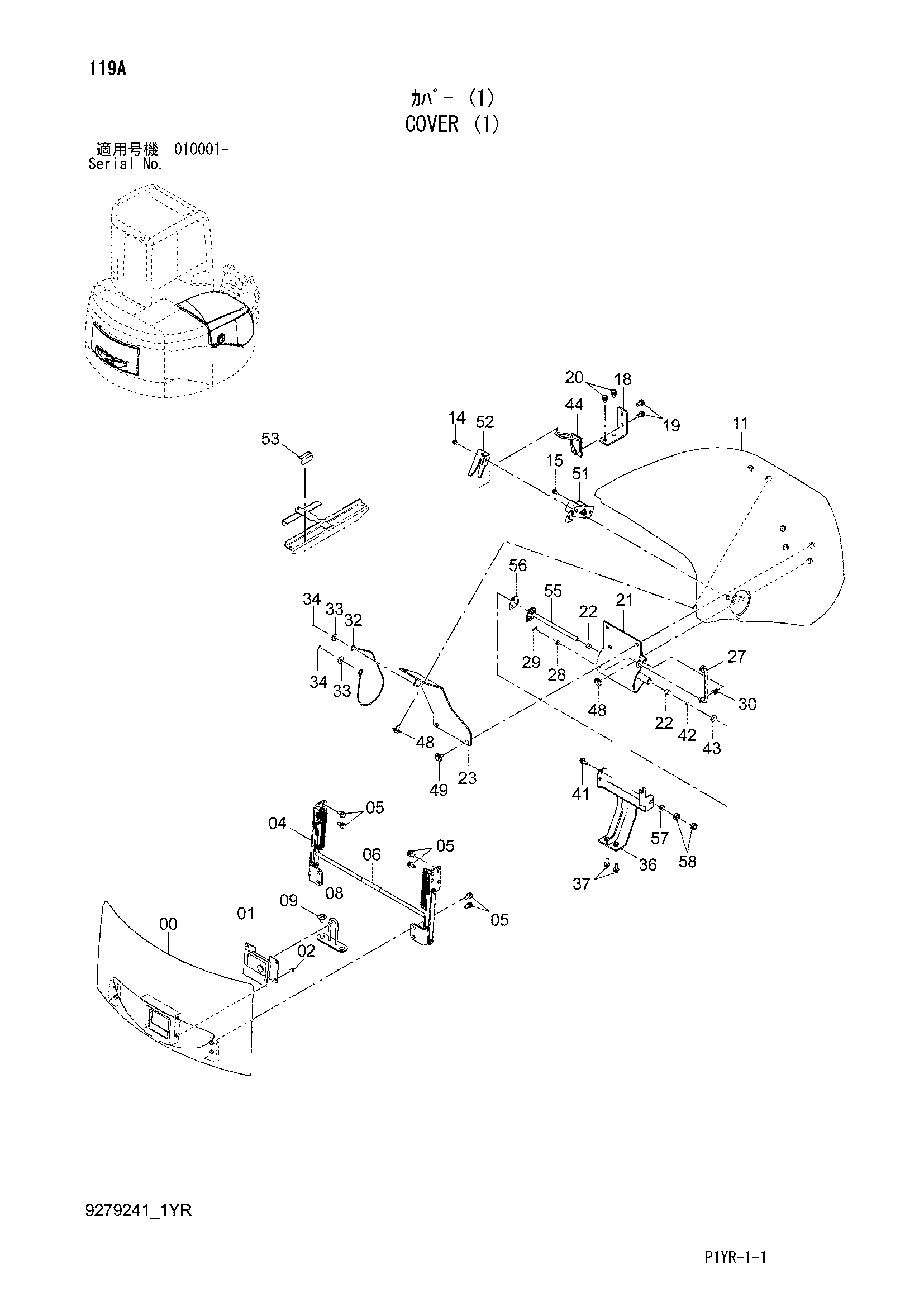

Заводская схема «Крышка (1)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7047413 | Крышка | 1 |
| 01 | 4618583 | Раткх | 1 |
| 02 | J260612 | Болт с шайбой | 4 |
| 02A | J900612 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 04 | 9243010 | Петля | 1 |
| 05 | J271025 | Болт с шайбой | 8 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4641021 | Виниловый шланг | 1 |
| 08 | 9762301 | Защёлка | 1 |
| 09 | J281025 | Болт с шайбой | 2 |
| 09A | J901025 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 11 | 2056041 | Крышка | 1 |
| 14 | J260820 | Болт с шайбой | 1 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J260816 | Болт с шайбой | 1 |
| 15A | J900816 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 18 | 4672780 | Кронштейн | 1 |
| 19 | J271025 | Болт с шайбой | 2 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | J271020 | Болт с шайбой | 2 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 8110168 | Тяга | 1 |
| 22 | 4280301 | Втулка | 2 |
| 23 | 8110167 | Кронштейн | 1 |
| 27 | 9763908 | Стойка | 1 |
| 28 | A590108 | Плоская шайба | 1 |
| 29 | 4022697 | Стопорный палец | 1 |
| 30 | 4399244 | Держатель | 1 |
| 32 | 4672779 | Провод | 1 |
| 33 | 4340301 | Шайба | 2 |
| 34 | 4022695 | Стопорный палец | 2 |
| 36 | 8110169 | Кронштейн | 1 |
| 37 | J271030 | Болт с шайбой | 2 |
| 37A | J901030 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 41 | J271025 | Болт с шайбой | 2 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 44 | 8114208 | Защёлка | 1 |
| 48 | J281020 | Болт с шайбой | 4 |
| 48A | J901020 | Болт | 1 |
| 48B | 4486055 | Шайба | 1 |
| 49 | J281025 | Болт с шайбой | 2 |
| 49A | J901025 | Болт | 1 |
| 49B | 4486055 | Шайба | 1 |
| 51 | 4695896 | Замок | 1 |
| 52 | 9770693 | Направляющая | 1 |
| 53 | 4638289 | Сиденье | 1 |
| 55 | 8118055 | Палец | 1 |
| 56 | 4701258 | Пластина | 1 |
| 57 | A590110 | Плоская шайба | 1 |
| 58 | J950010 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
