Радиатор (2) — HITACHI ZX65USB-3F

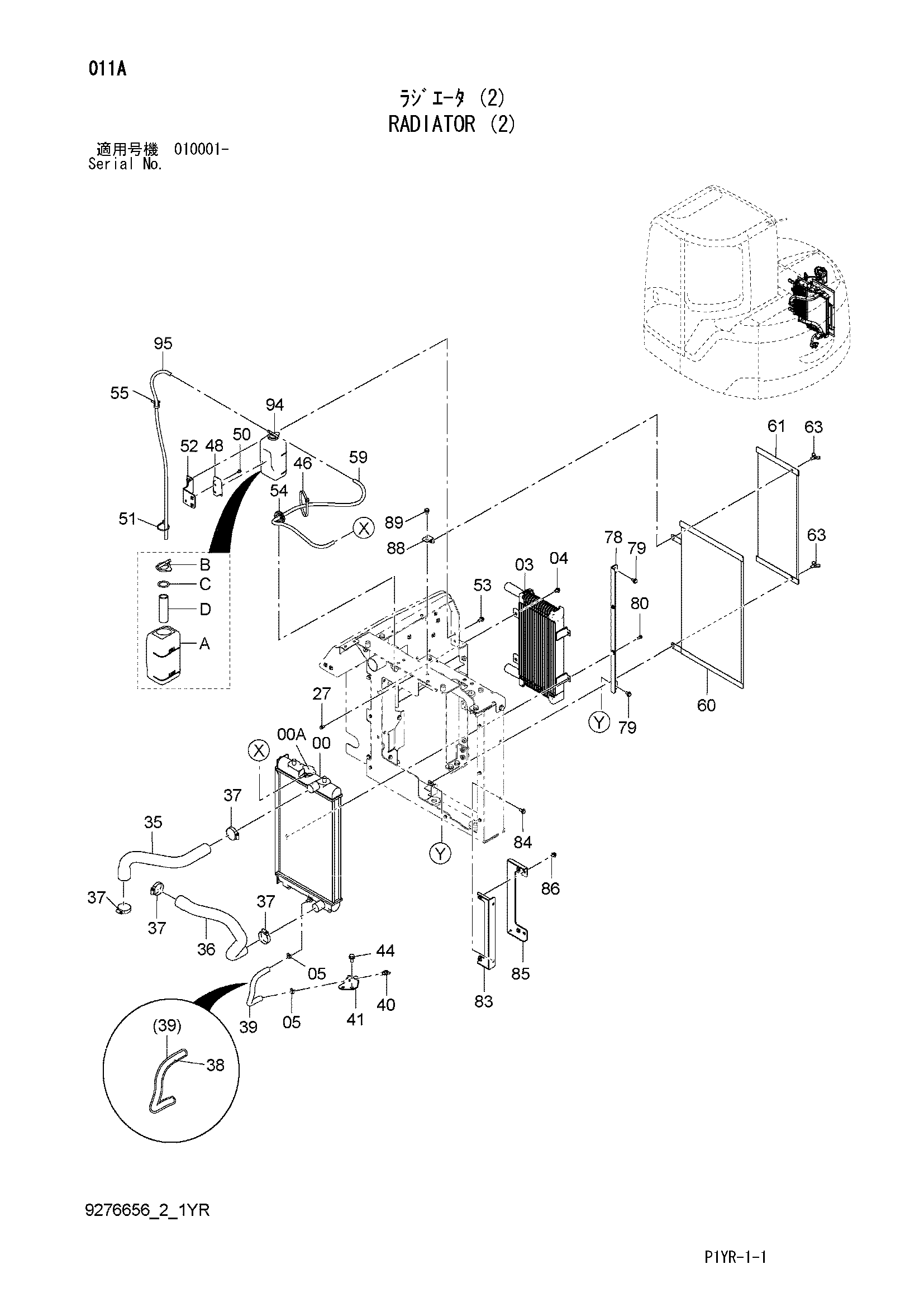

Заводская схема «Радиатор (2)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4667323 | Радиатор | 1 |
| 00A | 4435704 | Колпачок | 1 |
| 03 | 4667324 | Масляный радиатор | 1 |
| 04 | J260816 | Болт с шайбой | 2 |
| 04A | J900816 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4339258 | Хомут шланга | 2 |
| 35 | 4669403 | Водяной шланг | 1 |
| 36 | 3110121 | Водяной шланг | 1 |
| 37 | 4011675 | Хомут шланга | 4 |
| 38 | 4295002 | Водяной шланг | 1 |
| 39 | 4414582 | Трубка | 1 |
| 40 | 4401687 | Кран | 1 |
| 41 | 4401686 | Кран | 1 |
| 44 | J271025 | Болт с шайбой | 2 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | 4323613 | Ленточный зажим | 1 |
| 48 | 4367147 | Пластина | 1 |
| 50 | J260612 | Болт с шайбой | 2 |
| 50A | J900612 | Болт | 1 |
| 50B | A590106 | Плоская шайба | 1 |
| 51 | 4055312 | Ленточный зажим | 1 |
| 52 | 9768281 | Кронштейн | 1 |
| 53 | J260820 | Болт с шайбой | 2 |
| 53A | J900820 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 54 | 4228905 | Резиновая втулка | 1 |
| 55 | 4254600 | Зажим | 1 |
| 59 | 4699139 | Водяной шланг | 1 |
| 60 | 8110420 | Сетка | 1 |
| 61 | 8110421 | Сетка | 1 |
| 63 | M360816 | Болт винг | 2 |
| 78 | 8111848 | Опора | 1 |
| 79 | J260816 | Болт с шайбой | 2 |
| 79A | J900816 | Болт | 1 |
| 79B | A590108 | Плоская шайба | 1 |
| 80 | J260620 | Болт с шайбой | 2 |
| 80A | J900620 | Болт | 1 |
| 80B | A590106 | Плоская шайба | 1 |
| 83 | 8111852 | Кронштейн | 1 |
| 84 | J260820 | Болт с шайбой | 2 |
| 84A | J900820 | Болт | 1 |
| 84B | A590108 | Плоская шайба | 1 |
| 85 | 8111851 | Кронштейн | 1 |
| 86 | J260816 | Болт с шайбой | 2 |
| 86A | J900816 | Болт | 1 |
| 86B | A590108 | Плоская шайба | 1 |
| 88 | 9768871 | Кронштейн | 1 |
| 89 | J260816 | Болт с шайбой | 1 |
| 89A | J900816 | Болт | 1 |
| 89B | A590108 | Плоская шайба | 1 |
| 94 | 4680433 | Бак воды | 1 |
| 94A | 4397682 | Бак воды | 1 |
| 94B | 4688252 | Колпачок | 1 |
| 94C | 4398054 | Манжета | 1 |
| 94D | 4398055 | Резиновый шланг | 1 |
| 95 | 4690118 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
