Сиденье базовый — HITACHI ZX65USB-3F

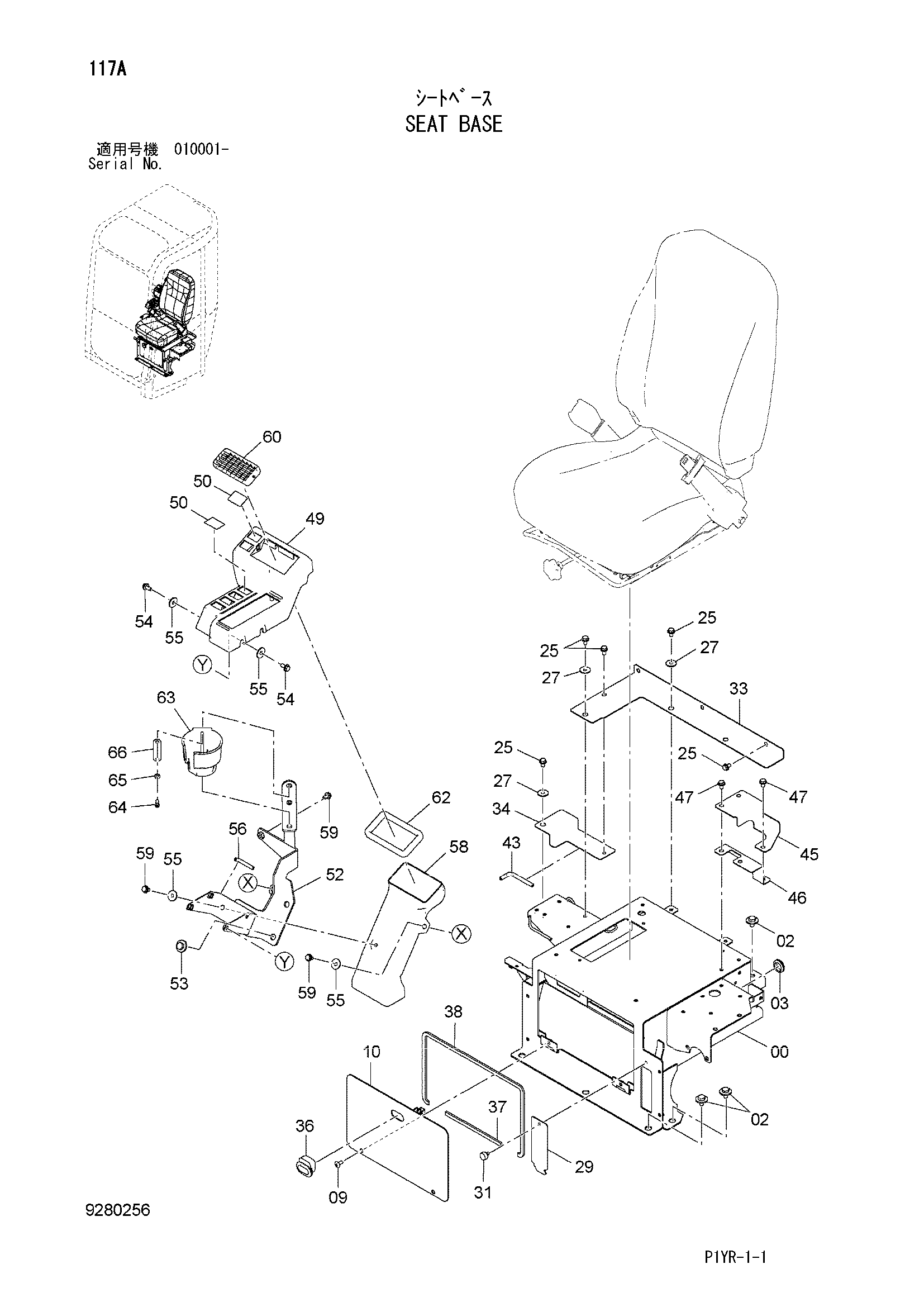

Заводская схема «Сиденье базовый» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011540 | Кронштейн | 1 |
| 02 | J281020 | Болт с шайбой | 7 |
| 02A | J901020 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | 4223991 | Резиновая втулка | 1 |
| 09 | J650816 | Винт | 2 |
| 10 | 7053270 | Крышка | 1 |
| 25 | J260816 | Болт с шайбой | 8 |
| 25A | J900816 | Болт | 1 |
| 25B | A590108 | Плоская шайба | 1 |
| 27 | 4338215 | Шайба | 4 |
| 29 | 4673223 | Крышка | 1 |
| 31 | 4678367 | Ручка | 1 |
| 33 | 4678307 | Крышка | 1 |
| 34 | 9768849 | Крышка | 1 |
| 36 | 4678861 | Рукоятка | 1 |
| 37 | 4678862 | Резиновая прокладка | 1 |
| 38 | 4678863 | Резиновая прокладка | 1 |
| 43 | 4431011 | Амортизатор | 1 |
| 45 | 3114121 | Крышка | 1 |
| 46 | 8114506 | Крышка | 1 |
| 47 | J260816 | Болт с шайбой | 3 |
| 47A | J900816 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 49 | 4673321 | Крышка | 1 |
| 50 | 4633774 | Информационная табличка | 2 |
| 52 | 7054677 | Кронштейн | 1 |
| 53 | J281020 | Болт с шайбой | 2 |
| 53A | J901020 | Болт | 1 |
| 53B | 4486055 | Шайба | 1 |
| 54 | J260820 | Болт с шайбой | 4 |
| 54A | J900820 | Болт | 1 |
| 54B | A590108 | Плоская шайба | 1 |
| 55 | 4338215 | Шайба | 6 |
| 56 | 4683548 | Амортизатор | 1 |
| 58 | 4673318 | Воздуховод | 1 |
| 59 | J260816 | Болт с шайбой | 3 |
| 59A | J900816 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 60 | 4682686 | Решётка | 1 |
| 62 | 4692928 | Резиновая прокладка | 1 |
| 63 | 4626962 | Держатель | 1 |
| 64 | J780620 | Болт с внутренним шестигранником | 2 |
| 65 | J222006 | Шайба | 2 |
| 66 | 4626724 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
