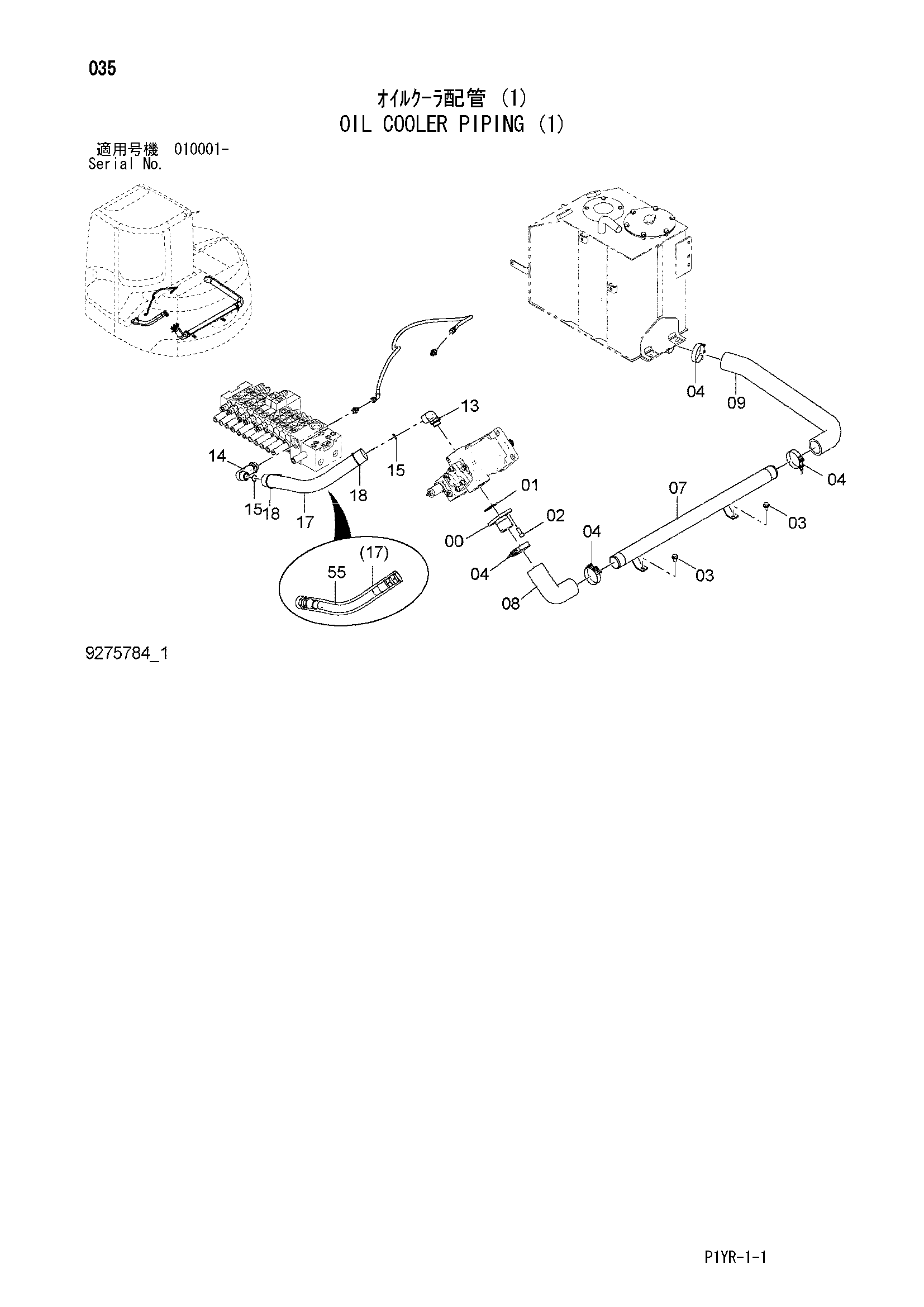

Масляный радиатор трубопроводы (1) — HITACHI ZX65USB-3F
Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9767698 | Всасывающая трубка | 1 |
| 01 | A810060 | Уплотнительное кольцо | 1 |
| 02 | J781230 | Болт с внутренним шестигранником | 4 |
| 03 | J271225 | Болт с шайбой | 2 |
| 03A | J901225 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4285236 | Хомут шланга | 4 |
| 07 | 8110772 | Всасывающая трубка | 1 |
| 08 | 4668157 | Резиновый шланг | 1 |
| 09 | 4668158 | Резиновый шланг | 1 |
| 13 | A853388 | Угловой штуцер | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4668212 | Угловой штуцер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 2 |
| 17 | 4658436 | Защитный кожух | 1 |
| 18 | 4323613 | Ленточный зажим | 2 |
| 55 | 4685537 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
