Дополнительные гидролинии (верхняя платформа) — HITACHI ZX65USB-3F

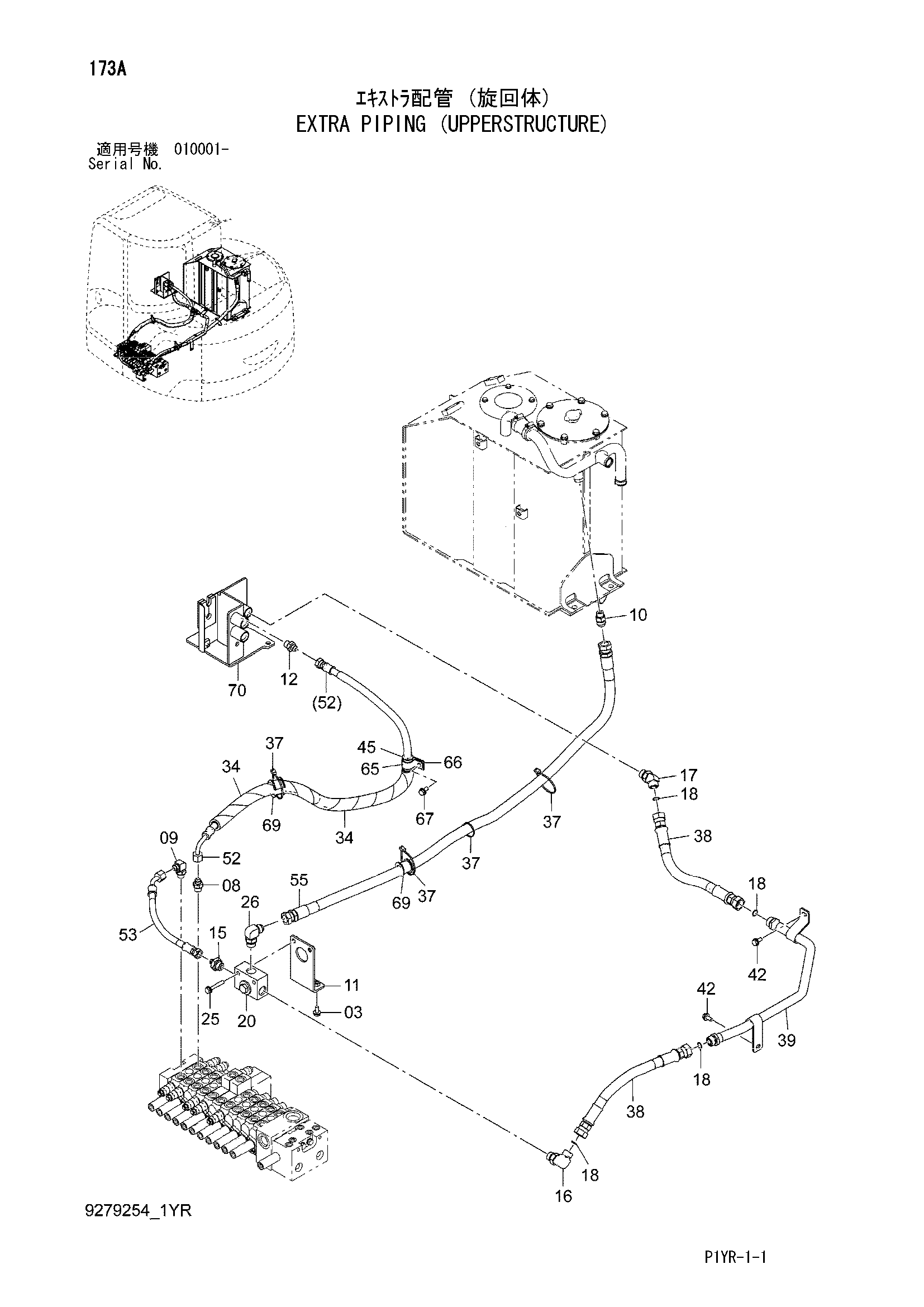

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 08 | A852144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4288001 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 9769137 | Кронштейн | 1 |
| 12 | A852144 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4279302 | Адаптер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | A853366 | Угловой штуцер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A853266 | Угловой штуцер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 4 |
| 20 | 4690260 | Клапан селектор | 1 |
| 25 | J271065 | Болт с шайбой | 2 |
| 25A | J901065 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | A852366 | Угловой штуцер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4432868 | Трубка | 2 |
| 37 | 4055312 | Ленточный зажим | 4 |
| 38 | 4681279 | Шланг | 2 |
| 39 | 8112585 | Трубка | 1 |
| 42 | J271025 | Болт с шайбой | 2 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 45 | 4463996 | Резиновая втулка | 1 |
| 52 | 4685544 | Шланг (A11) | 1 |
| 53 | 4685545 | Шланг | 1 |
| 55 | 4685547 | Шланг | 1 |
| 65 | 4635170 | Зажим | 1 |
| 66 | 4635175 | Пластина | 1 |
| 67 | J271025 | Болт с шайбой | 1 |
| 67A | J901025 | Болт | 1 |
| 67B | J222010 | Шайба | 1 |
| 69 | 4625450 | Резиновая втулка | 2 |
| 70 | 7054488 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
