Электрооборудование (1) — HITACHI ZX65USB-3F

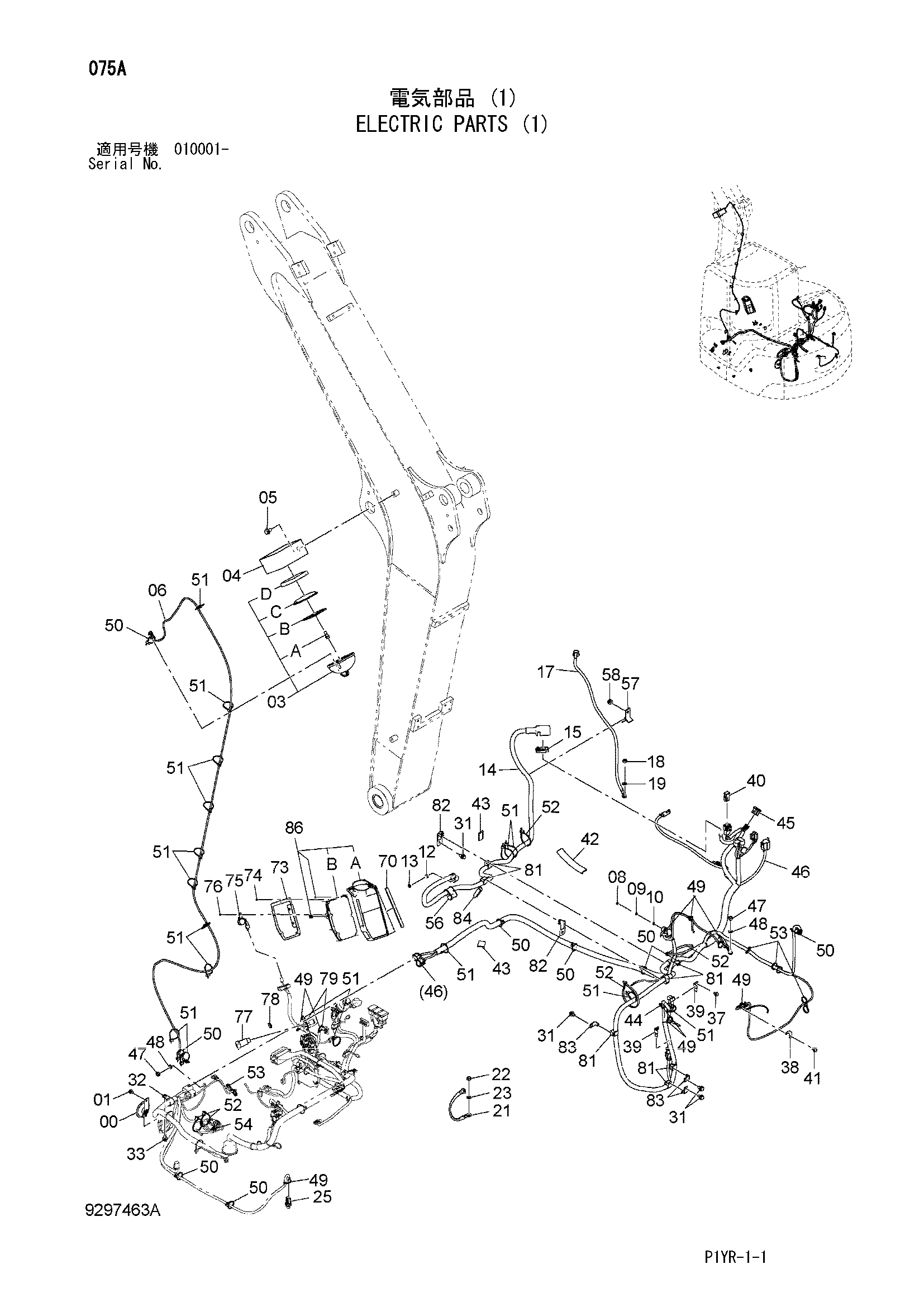

Заводская схема «Электрооборудование (1)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608386 | Звуковой сигнал | 1 |
| 01 | J260816 | Болт с шайбой | 1 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 03 | 4608379 | Фара | 1 |
| 03A | 4375215 | Лампа | 1 |
| 03B | 4428123 | Прокладка | 1 |
| 03C | 4634053 | Рассеиватель | 1 |
| 03D | 4634054 | Обод | 1 |
| 04 | 4457415 | Защитный кожух | 1 |
| 05 | J271225 | Болт с шайбой | 1 |
| 05A | J901225 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4673341 | Жгут проводов | 1 |
| 08 | M500605 | Гайка | 1 |
| 09 | A590906 | Пружинная шайба | 1 |
| 10 | A590106 | Плоская шайба | 1 |
| 12 | M500807 | Гайка | 1 |
| 13 | A590908 | Пружинная шайба | 1 |
| 14 | 4673299 | Трос батт. | 1 |
| 15 | 4673311 | Клемма | 1 |
| 17 | 4673298 | Трос батт. | 1 |
| 18 | J950010 | Гайка | 1 |
| 19 | A590910 | Пружинная шайба | 1 |
| 21 | 4666690 | Жгут проводов | 1 |
| 22 | J950010 | Гайка | 1 |
| 23 | A590910 | Пружинная шайба | 1 |
| 25 | 4436535 | Датчик давления | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 31 | J271020 | Болт с шайбой | 4 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4190263 | Зажим | 1 |
| 33 | J271025 | Болт с шайбой | 1 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 37 | J260816 | Болт с шайбой | 1 |
| 37A | J900816 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 38 | 4336875 | Кронштейн | 1 |
| 39 | 4381930 | Кронштейн | 2 |
| 40 | 4414201 | Фусибле-линк | 1 |
| 41 | J260816 | Болт с шайбой | 1 |
| 41A | J900816 | Болт | 1 |
| 41B | A590108 | Плоская шайба | 1 |
| 42 | 4656708 | Резиновая прокладка | 1 |
| 43 | 4673315 | Резиновая прокладка | 2 |
| 44 | 4665161 | Базовый | 1 |
| 45 | 4670088 | Предохранитель | 1 |
| 46 | 1035765 | Жгут проводов | 1 |
| 47 | J950010 | Гайка | 2 |
| 48 | A590910 | Пружинная шайба | 2 |
| 49 | 4326365 | Ленточный зажим | 9 |
| 50 | 4055311 | Ленточный зажим | 9 |
| 51 | 4055312 | Ленточный зажим | 16 |
| 52 | 4323613 | Ленточный зажим | 5 |
| 53 | 4371049 | Ленточный зажим | 4 |
| 54 | 4641521 | Зажим | 1 |
| 56 | 4680038 | Резиновая втулка | 1 |
| 57 | 9768966 | Кронштейн | 1 |
| 58 | J271016 | Болт с шайбой | 1 |
| 58A | J901016 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 70 | 4694158 | Сиденье | 1 |
| 73 | 2052020 | Кронштейн | 1 |
| 74 | 4381572 | Винт | 5 |
| 75 | 4330649 | Зуммер | 1 |
| 76 | 4337246 | Самонарезающий винт | 1 |
| 77 | 4432965 | Разъём | 1 |
| 78 | 4156881 | Резиновая втулка | 1 |
| 79 | 4289709 | Опора | 2 |
| 81 | 4686460 | Хомут | 7 |
| 82 | 3114047 | Кронштейн | 2 |
| 83 | 4687871 | Кронштейн | 3 |
| 84 | 4346916 | Амортизатор | 1 |
| 86 | 4712401 | Монитор | 1 |
| 86A | 4631771 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
