Пилотные гидролинии (JIS тип) — HITACHI ZX65USB-3F

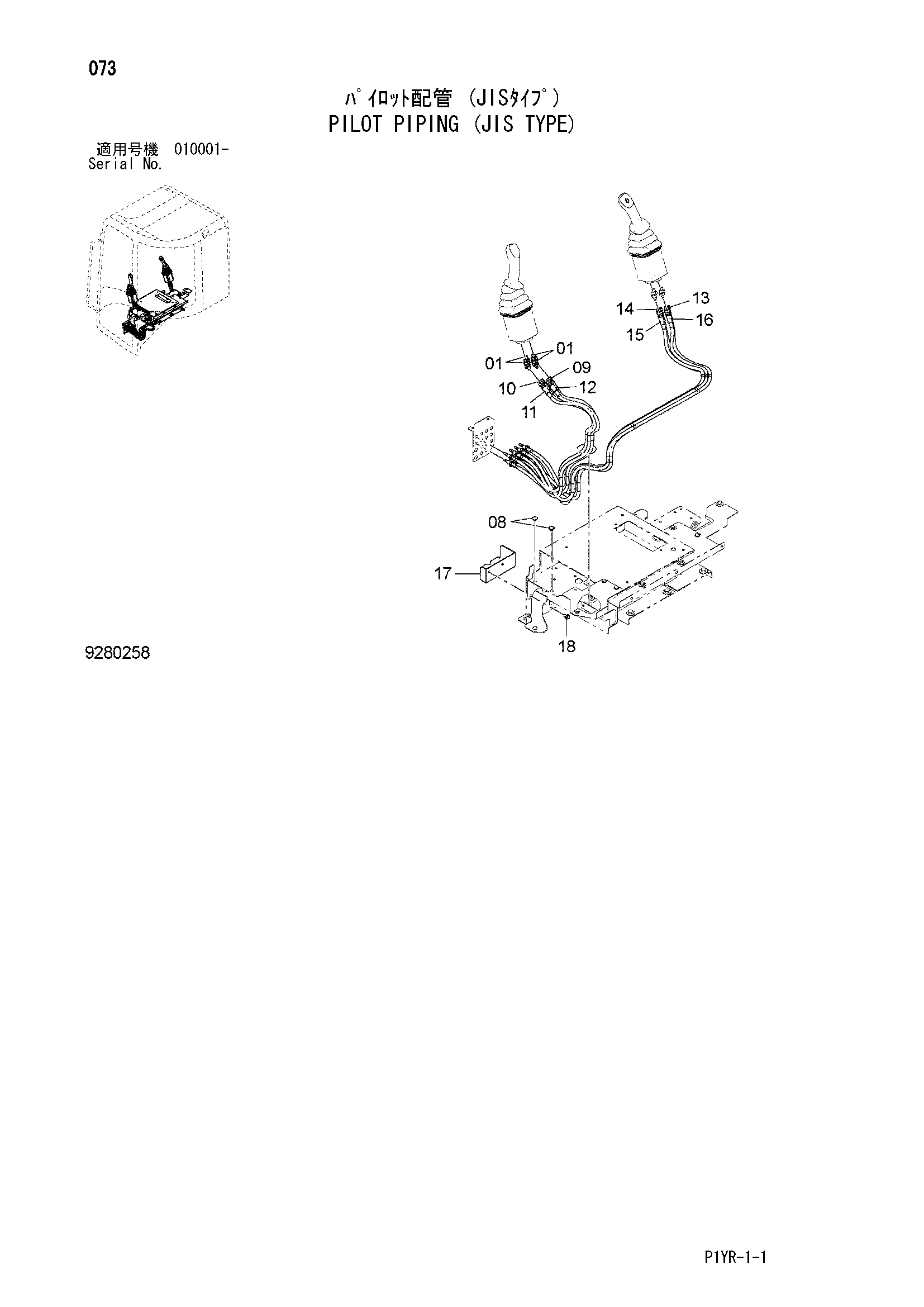

Заводская схема «Пилотные гидролинии (JIS тип)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852222 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4352415 | Пробка | 2 |
| 09 | 4677648 | Шланг (L1) | 1 |
| 10 | 4677649 | Шланг (L2) | 1 |
| 11 | 4677650 | Шланг (L3) | 1 |
| 12 | 4677651 | Шланг (L4) | 1 |
| 13 | 4677652 | Шланг (R1) | 1 |
| 14 | 4677653 | Шланг (R2) | 1 |
| 15 | 4677654 | Шланг (R3) | 1 |
| 16 | 4677655 | Шланг (R4) | 1 |
| 17 | 8112348 | Крышка | 1 |
| 18 | J260816 | Болт с шайбой | 2 |
| 18A | J900816 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
