Ковш 0.27m3 (JIS 94)(950mm широкий с боковой резец)(реинфоркемент — HITACHI ZX65USB-3F

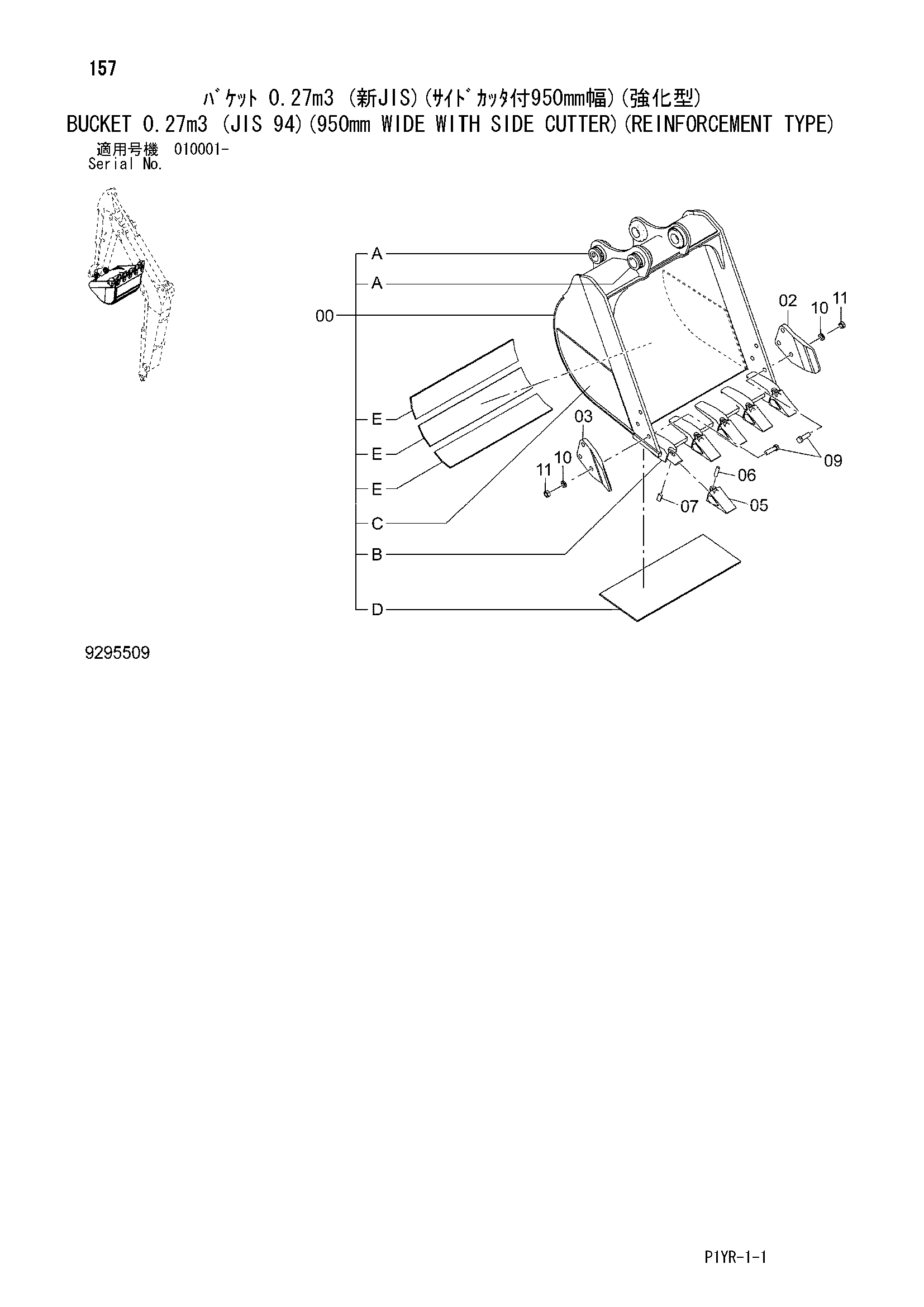

Заводская схема «Ковш 0.27m3 (JIS 94)(950mm широкий с боковой резец)(реинфоркемент» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9295509 | Ковш в сборе | 1 | |
| 00 | 5013105 | Ковш | 1 |
| 00A | 4197029 | Ограничитель | 2 |
| 00B | 4245518 | Адаптер | 5 |
| 00C | 4663942 | Пластина | 2 |
| 00D | 4715384 | Пластина | 1 |
| 00E | 4716203 | Пластина | 3 |
| 02 | 3066997 | Боковой резец | 1 |
| 03 | 3066998 | Боковой резец | 1 |
| 05 | 4339865 | Наконечник | 5 |
| 06 | 4339868 | Стопорный палец | 5 |
| 07 | 4339867 | Резиновый фиксатор | 5 |
| 09 | J921655 | Болт | 6 |
| 10 | A590916 | Пружинная шайба | 6 |
| 11 | J951016 | Гайка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
