Дверь — HITACHI ZX65USB-3F

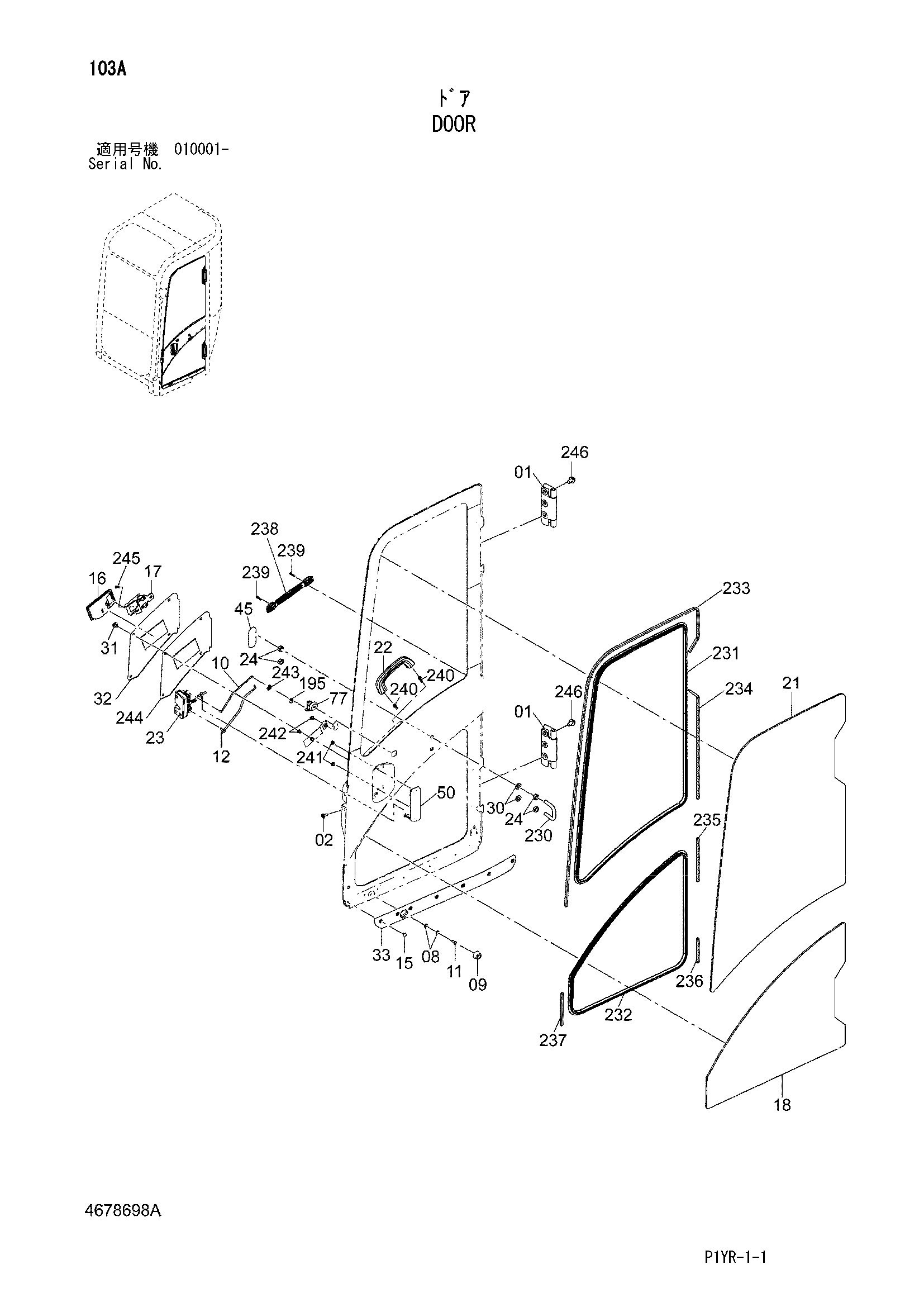

Заводская схема «Дверь» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4678698 | Дверь | 1 | |
| 01 | 4348013 | Петля | 2 |
| 02 | 4380970 | Болт | 3 |
| 08 | 4698874 | Шайба | 2 |
| 09 | 4678940 | Резиновая прокладка | 1 |
| 10 | 4680260 | Шток | 1 |
| 11 | 4380957 | Винт | 1 |
| 12 | 4642339 | Шток | 1 |
| 15 | 4678942 | Зажим | 7 |
| 16 | 4348017 | Крышка | 1 |
| 17 | 4348016 | Рукоятка | 1 |
| 18 | 4678936 | Стекло | 1 |
| 21 | 4678934 | Стекло | 1 |
| 22 | 4348027 | Рукоятка | 1 |
| 23 | 4646484 | Защёлка | 1 |
| 24 | 4424763 | Гайка | 4 |
| 30 | 4646474 | Шайба | 2 |
| 31 | 4680259 | Заклёпка | 4 |
| 32 | 4678938 | Крышка | 1 |
| 33 | 4678941 | Резиновая прокладка | 1 |
| 45 | 4642341 | Уплотнение | 1 |
| 50 | 4348015 | Рукоятка | 1 |
| 77 | 4628484 | Шпонка | 1 |
| 195 | 4625582 | Держатель | 1 |
| 230 | 4642324 | Ответная планка | 1 |
| 231 | 4678935 | Уплотнительная окантовка | 1 |
| 232 | 4678937 | Уплотнительная окантовка | 1 |
| 233 | 4698869 | Резиновая прокладка | 1 |
| 234 | 4698870 | Резиновая прокладка | 1 |
| 235 | 4698871 | Резиновая прокладка | 1 |
| 236 | 4698872 | Резиновая прокладка | 1 |
| 237 | 4698873 | Резиновая прокладка | 1 |
| 238 | 4697551 | Рукоятка | 1 |
| 239 | 4698875 | Винт | 2 |
| 240 | 4380957 | Винт | 2 |
| 241 | 4424761 | Гайка | 2 |
| 242 | 4690216 | Винт | 2 |
| 243 | 4436362 | Палец | 1 |
| 244 | 4678939 | Уплотнение | 1 |
| 245 | 4646485 | Винт | 1 |
| 246 | 4424764 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
