Шланг защита — HITACHI ZX65USB-3F

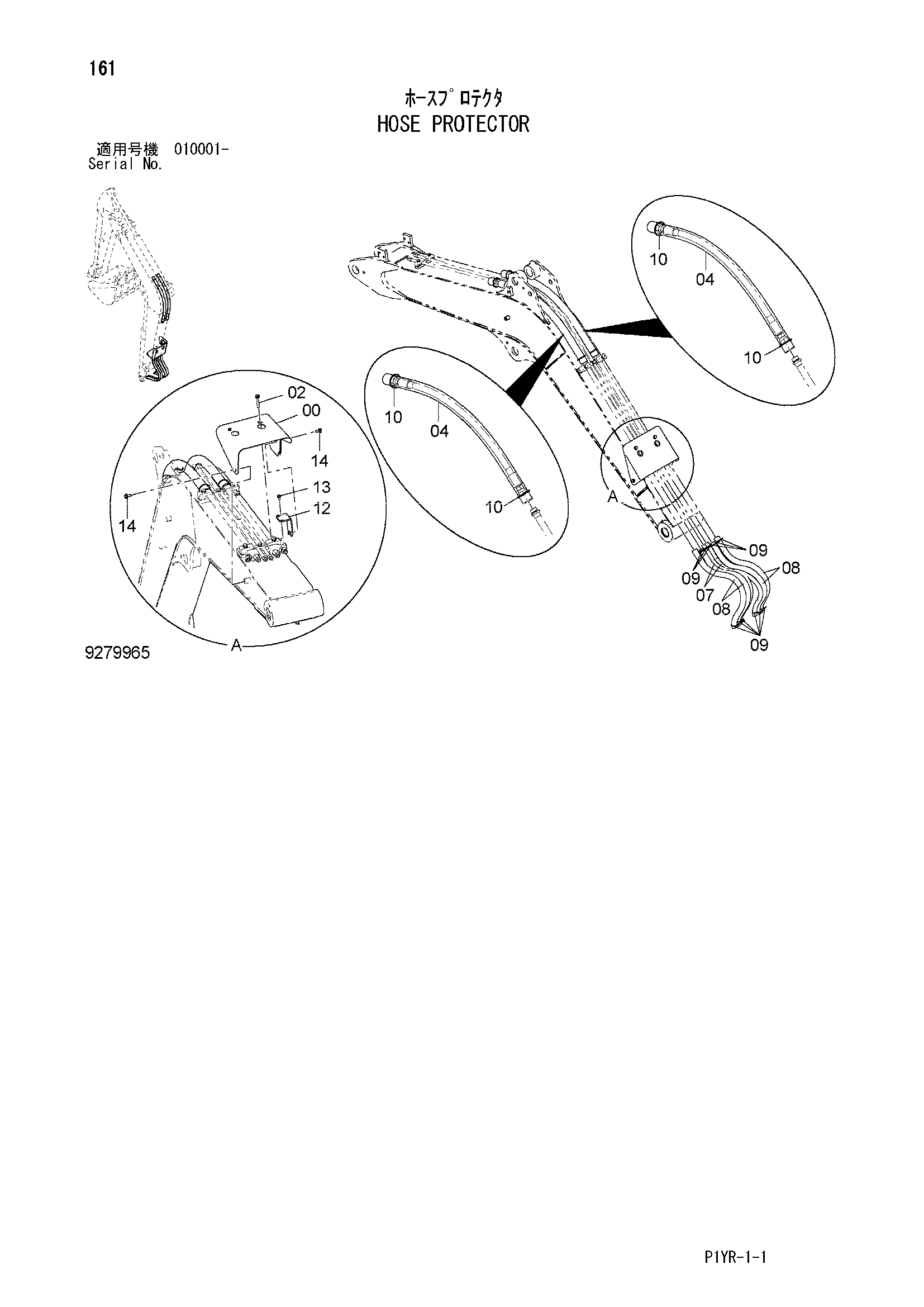

Заводская схема «Шланг защита» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110278 | Крышка | 1 |
| 02 | J271065 | Болт с шайбой | 2 |
| 02A | J901065 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4636689 | Защита шланга | 2 |
| 07 | 4483334 | Защита шланга | 2 |
| 08 | 4489565 | Защита шланга | 4 |
| 09 | 4326365 | Ленточный зажим | 12 |
| 10 | 4055312 | Ленточный зажим | 4 |
| 12 | 9769726 | Кронштейн | 1 |
| 13 | J260820 | Болт с шайбой | 2 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
