Гусеничная рама — HITACHI ZX65USB-3F

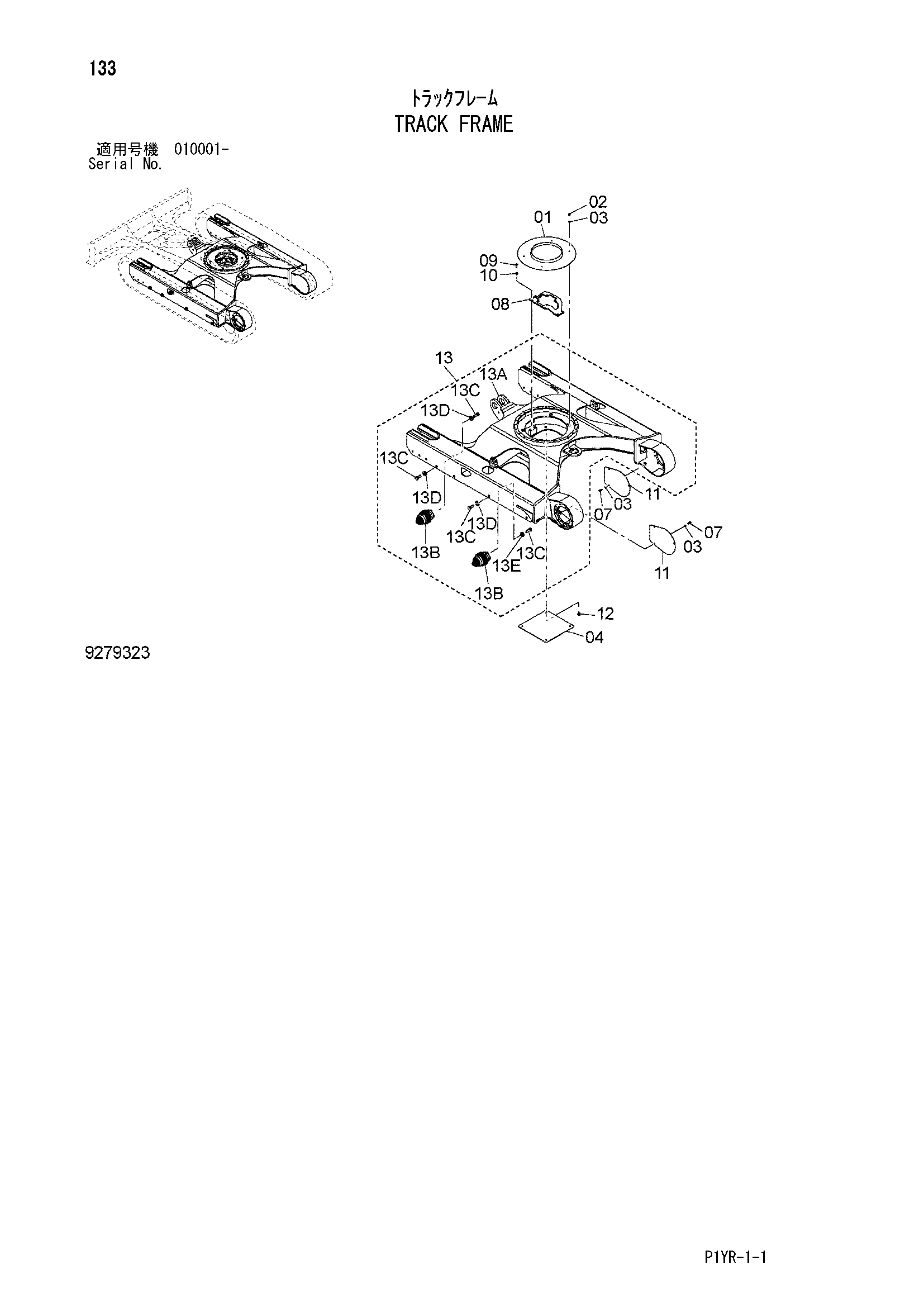

Заводская схема «Гусеничная рама» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3110668 | Держатель | 1 |
| 02 | J901016 | Болт | 4 |
| 03 | J222010 | Шайба | 10 |
| 04 | 4672826 | Крышка | 1 |
| 07 | J781025 | Болт с внутренним шестигранником | 6 |
| 08 | 2052022 | Пластина | 1 |
| 09 | J921235 | Болт | 4 |
| 10 | J222012 | Шайба | 4 |
| 11 | 4672683 | Крышка | 2 |
| 12 | J281025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | 4486055 | Шайба | 1 |
| 13 | 9297313 | Гусеничная рама | 1 |
| 13A | 5011474 | Гусеничная рама | 1 |
| 13B | 4671711 | Каток нижний | 8 |
| 13C | 4272502 | Болт | 16 |
| 13D | 4693004 | Проставка | 14 |
| 13E | 4403508 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
