Пилотные гидролинии (2) — HITACHI ZX65USB-3F

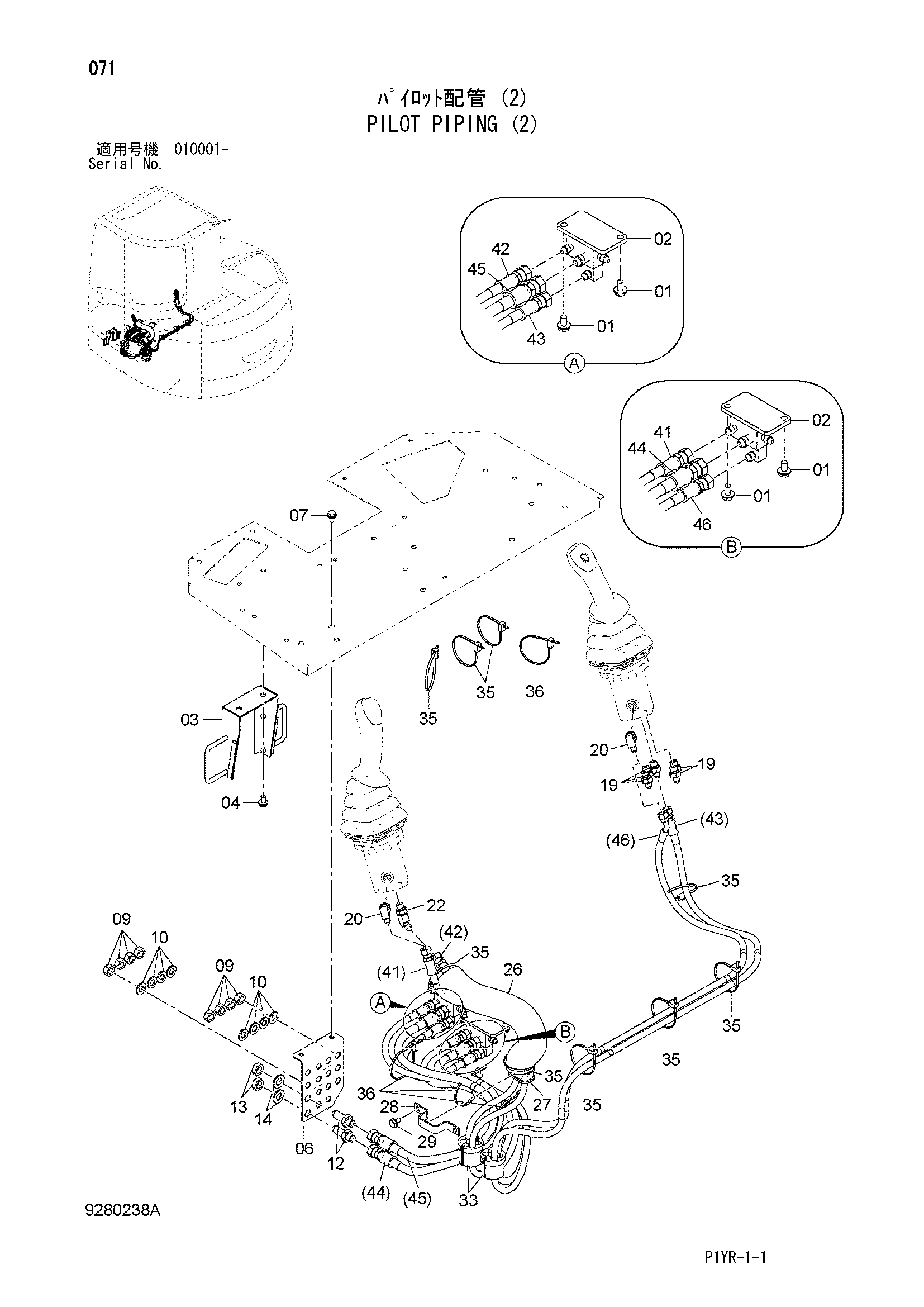

Заводская схема «Пилотные гидролинии (2)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J260816 | Болт с шайбой | 4 |
| 01A | J900816 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4716886 | Коллектор | 2 |
| 03 | 8110282 | Направляющая шланг | 1 |
| 04 | J260816 | Болт с шайбой | 2 |
| 04A | J900816 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 06 | 8110270 | Кронштейн | 1 |
| 07 | J260816 | Болт с шайбой | 2 |
| 07A | J900816 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | J950012 | Гайка | 8 |
| 10 | A590112 | Плоская шайба | 8 |
| 12 | 4656269 | Адаптер | 2 |
| 13 | 4202531 | Гайка | 2 |
| 14 | A590114 | Плоская шайба | 2 |
| 19 | A852122 | Адаптер | 5 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4652861 | Фильтр | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4636326 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4677800 | Защитный кожух | 1 |
| 27 | 4458033 | Резиновая втулка | 1 |
| 28 | 4458038 | Хомут | 1 |
| 29 | J260816 | Болт с шайбой | 2 |
| 29A | J900816 | Болт | 1 |
| 29B | A590108 | Плоская шайба | 1 |
| 33 | 4673237 | Резиновая прокладка | 2 |
| 35 | 4055312 | Ленточный зажим | 9 |
| 36 | 4323613 | Ленточный зажим | 4 |
| 41 | 4677549 | Шланг (LP) | 1 |
| 42 | 4677550 | Шланг (LT) | 1 |
| 43 | 4677551 | Шланг (RT) | 1 |
| 44 | 4677552 | Шланг (P) | 1 |
| 45 | 4677553 | Шланг (T) | 1 |
| 46 | 4677554 | Шланг (RP) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
