Каталог запчастей HITACHI

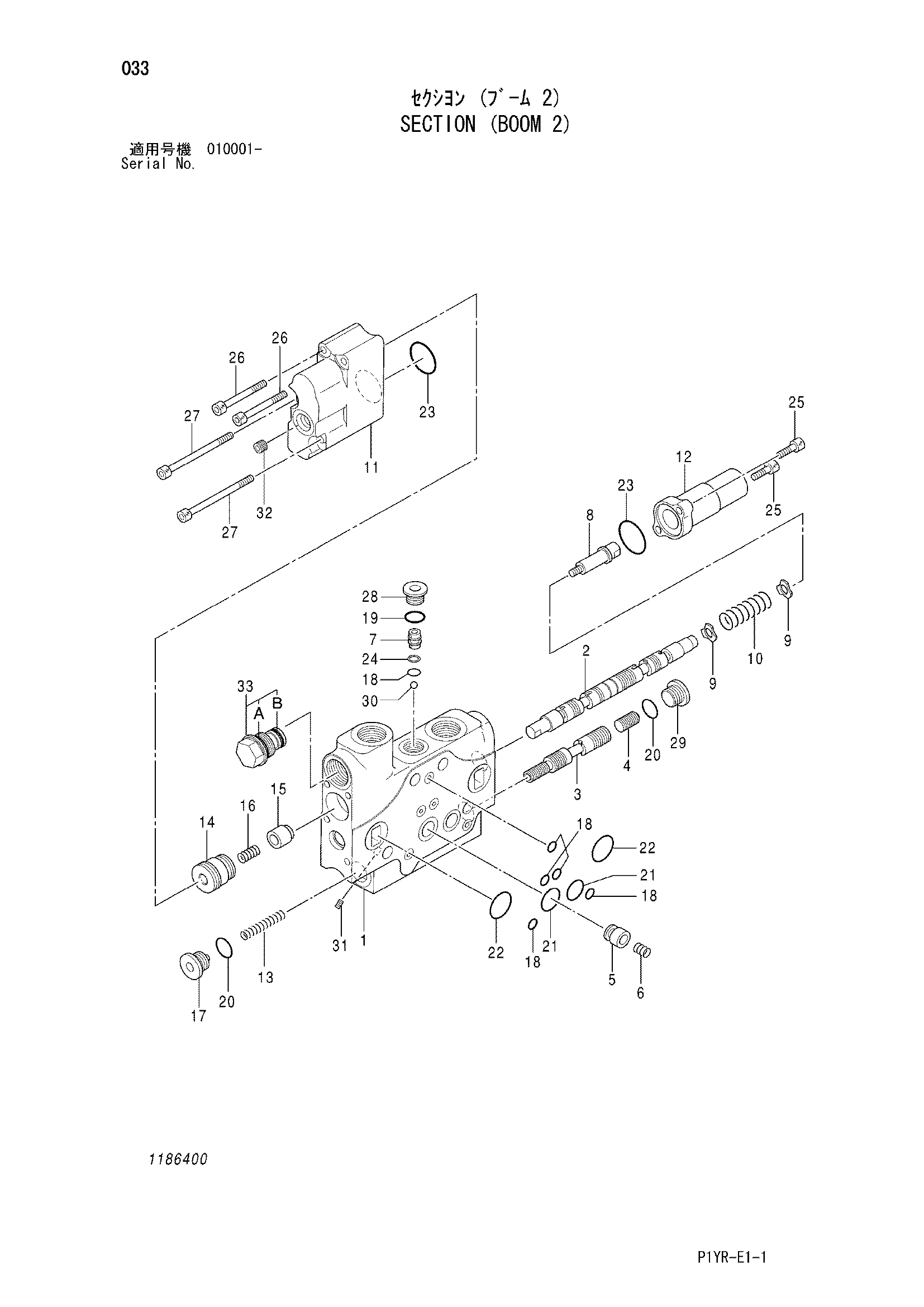

Секция (стрела 2) — HITACHI ZX65USB-3F
Заводская схема «Секция (стрела 2)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4693324 | Секция | 1 | |
| 5 | 0798601 | Обратный клапан | 1 |
| 6 | 0798602 | Пружина | 1 |
| 7 | 4639073 | Сиденье | 1 |
| 11 | 1186401 | Колпачок | 1 |
| 12 | 0798605 | Колпачок | 1 |
| 13 | 4639077 | Пружина | 1 |
| 14 | 4695704 | Втулка | 1 |
| 17 | 4695700 | Пробка | 1 |
| 18 | 4506407 | Уплотнительное кольцо | 6 |
| 19 | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4509180 | Уплотнительное кольцо | 2 |
| 21 | 4506418 | Уплотнительное кольцо | 2 |
| 22 | 4509181 | Уплотнительное кольцо | 2 |
| 23 | A811025 | Уплотнительное кольцо | 2 |
| 24 | 4046168 | Опорное кольцо | 1 |
| 25 | 0798607 | Болт с внутренним шестигранником | 2 |
| 26 | 0798703 | Болт с внутренним шестигранником | 2 |
| 27 | 0798704 | Болт с внутренним шестигранником | 2 |
| 28 | 0733210 | Пробка | 1 |
| 29 | 0798412 | Пробка | 1 |
| 30 | 0665007 | Шарик | 1 |
| 32 | 0861302 | Кхоке | 1 |
| 33 | 4695702 | Пробка | 1 |
| 33A | 4506420 | Уплотнительное кольцо | 1 |
| 33B | 0843201 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
