Трубопроводы масляного радиатора (2) — HITACHI ZX65USB-3F

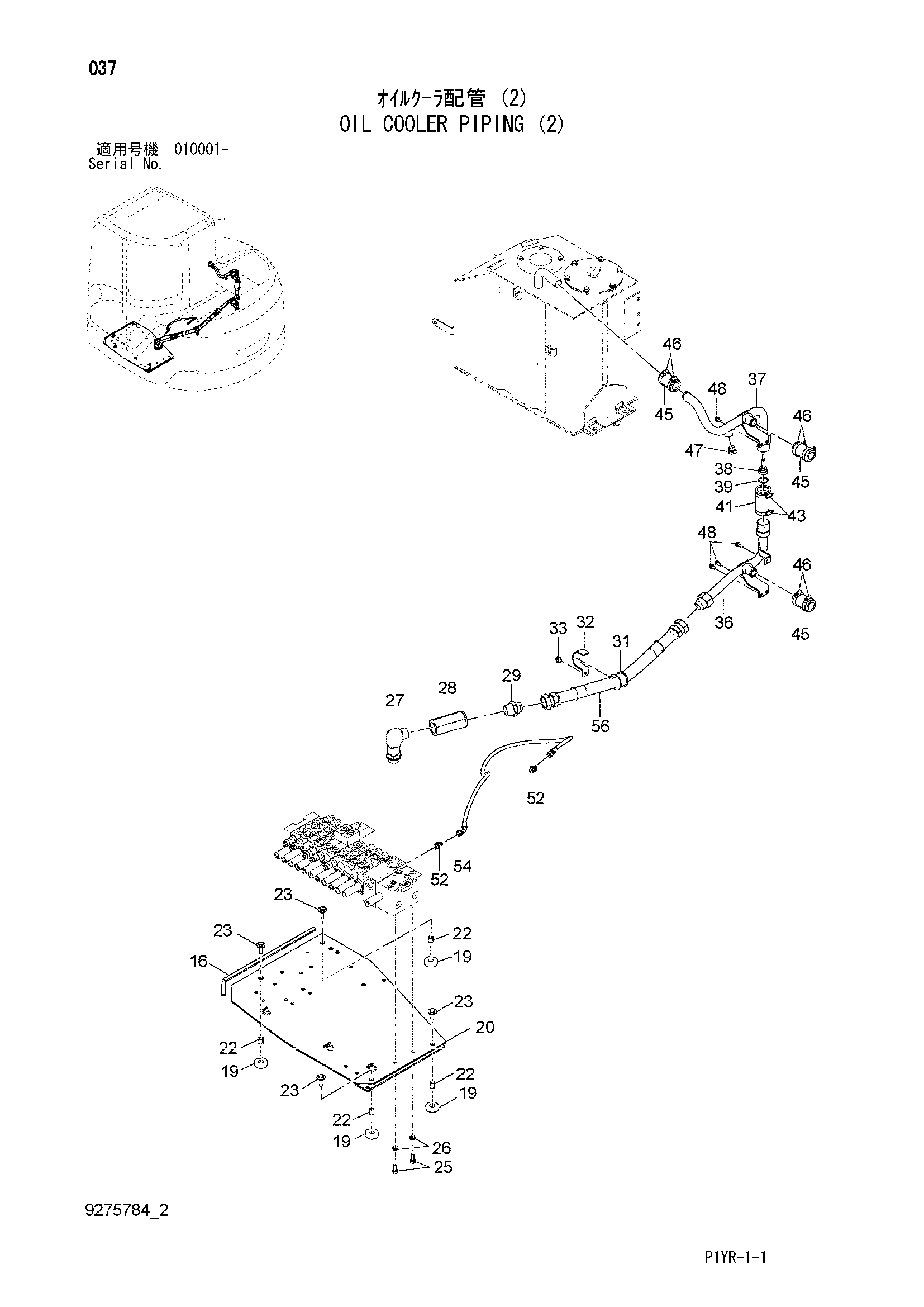

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI ZX65USB-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 4681187 | Амортизатор | 1 |
| 19 | 4680630 | Резиновая подушка | 4 |
| 20 | 7052466 | Пластина | 1 |
| 22 | 4633516 | Втулка | 4 |
| 23 | J281040 | Болт с шайбой | 4 |
| 23A | J901040 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 25 | 4609014 | Болт с шайбой | 4 |
| 26 | J222010 | Шайба | 4 |
| 27 | 4668213 | Угловой штуцер | 1 |
| 27A | 970860 | Уплотнительное кольцо | 1 |
| 28 | 4668793 | Обратный клапан | 1 |
| 29 | 4222037 | Адаптер | 1 |
| 31 | 4668206 | Резиновая втулка | 1 |
| 32 | 4668207 | Зажим | 1 |
| 33 | J271020 | Болт с шайбой | 1 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 36 | 8108903 | Трубка | 1 |
| 37 | 8108904 | Трубка | 1 |
| 38 | 4255212 | Клапан | 1 |
| 39 | 446751 | Стопорное кольцо | 1 |
| 41 | 4087298 | Резиновый шланг | 1 |
| 43 | 4504198 | Хомут шланга | 2 |
| 45 | 4668209 | Резиновый шланг | 3 |
| 46 | 4011675 | Хомут шланга | 6 |
| 47 | A885004 | Пробка | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | J260820 | Болт с шайбой | 5 |
| 48A | J900820 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 52 | A852133 | Адаптер | 2 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4670236 | Шланг (M) | 1 |
| 56 | 4685538 | Шланг (T1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX65USB-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
